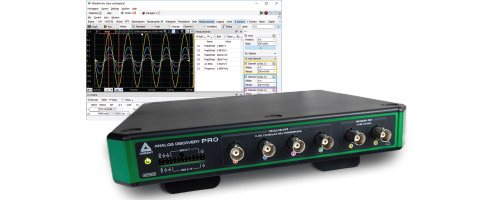

Analog Discovery PRO 3000 시리즈

휴대용 계측기의 유연성을 통해 전문적인 전문 벤치탑 장비의 효용을 제공합니다.

전 세계 엔지니어는 Digilent의 테스트 및 계측 기기를 사용하여 오실로스코프, 로직 애널라이저, 파형 발생기 등을 더 가까이 둠으로써 설계 주기 시간을 줄이고 그 영향을 강화하고 있습니다. Digilent는 테스트 및 계측 라인을 전문 엔지니어링 분야로 확장하고 Analog Discovery Pro 기기 제품군에 ADP 3450 및 ADP 3250을 추가했습니다.

추천 제품

동영상

Digilent의 Analog Discovery Pro(ADP3450) - 완벽한 작업 도구!

Analog Discovery PRO 3000 시리즈

디지털 전원 공급장치, 디지털 출력, 2채널 임의 파형 발생기, 외부 전용 트리거 2개가 포함된 Analog Discovery Pro는 당사의 무료 소프트웨어인 WaveForms를 통해 혼합 신호 시스템을 분석할 수 있는 12개의 계측기와 함께 제공됩니다.

  • 오실로스코프
  • 전원공급장치
  • 데이터 로거
  • 패턴 생성기
  • 스펙트럼 분석기
  • 임피던스 분석기
  • 파형 발생기
  • 전압계
  • 로직 애널라이저
  • 정적 I/O
  • 네트워크 분석기
  • 프로토콜 분석기

강력한 다중 계측 소프트웨어 애플리케이션

리눅스 테스트 환경

고급 트리거링

특징

아날로그 입력

  • 오실로스코프, 네트워크 분석기, 스펙트럼 분석기, 전압계, 임피던스 분석기, 데이터 로거에 사용됨
  • ADP3450: 전면 패널 BNC 커넥터를 통해 액세스할 수 있는 4개의 아날로그 입력 채널
  • ADP3250: 전면 패널 BNC 커넥터를 통해 액세스할 수 있는 2개의 아날로그 입력 채널 채널 타입: 싱글 엔드
  • 아날로그 대역폭: 3dB에서 55+ MHz
  • 노이즈 제한 하드웨어 대역폭 필터: 20MHz - 활성화 또는 비활성화할 수 있음
  • 14비트 해상도(오버샘플링을 통한 16비트 해상도)
  • 입력 범위 ±25V(±50V diff)
  • 보호 입력: ±50V
  • 최대 샘플링 비율:
    • 0.5GS/s (오버샘플링 활성화 시)
    • 100MS/s 기본
  • AC 또는 DC 커플링
  • 입력 버퍼 사이즈
    • 기록 모드에서 총 128MS
    • 반복/전환/화면 모드에서 채널 당 32k + 샘플

디지털 입출력:

  • 로직 애널라이저, 패턴 생성기, 프로토콜 애널라이저, 디지털 I/O에 사용됨
  • 채널: 16
  • 입력 로직 표준: LVCMOS (1.2V~3.3V로 조정 가능, 5V 허용)
  • 출력 로직 표준: LVCMOS (1.2V~3.3V로 조정 가능, 8mA)
  • 최대 샘플링 비율 125MS/s
  • 로직 애널라이저 버퍼 메모리:
  • 기록 모드에서 총 64MS
  • 반복/전환/화면 모드에서 채널 당 32k+

고급 트리거링:

  • 트리거 소스: 오실로스코프 아날로그 채널, 함수 발생기 시작, 디지털 I/O 라인, 외부 트리거, 수동 트리거 버튼
  • 트리거 모드
    • 없음, 자동, 수동(강제 트리거), 싱글
  • 아날로그 트리거
    • 엣지, 펄스, 전환, 조건, 레벨, 히스테리시스(hysteresis), 홀드오프
  • 디지털 트리거
    • 엣지, 레벨, 패턴, 글리치, 프로토콜

아날로그 출력

  • 파형 생성기, 임피던스 분석기, 네트워크 분석기에 사용됨
  • 전면 패널 BNC 커넥터를 통해 액세스할 수 있는 2개의 임의 파형 발생기 채널
  • 14비트 해상도
  • AC 진폭(최대): ±5V
  • 아날로그 대역폭: 3dB에서 15MHz
  • 최대 샘플링 속도 125MS/s

디지털 전원공급장치:

  • 1개의 전원공급장치에 2개의 액세스 포인트
  • 전압 범위: 1.2V~3.3V
  • 출력 전류: 300mA

연결성

  • 장치 - 컴퓨터: USB 또는 이더넷 연결 (리눅스 또는 표준 모드에서)
  • 주변 장치 연결용 고속 USB 2.0 포트 4개(Linux 모드 활성화 시)
  • 설치 및 테스트가 완료된 WiFi 동글을 위해 활성화됨(리눅스 모드에서)

기타:

  • 보조 구동
  • 치수: 23.40cm x 19.40cm x 3.81cm (9.2인치 x 7.6인치 x 1.5인치)
  • 중량: 450g

구성:

  • ADP3450 1개 / ADP3250 1개
  • USB A to B 케이블 1개
  • 19V 3.4A 전원공급장치 브릭 1개
  • US IEC 케이블 1개
  • EU IEC 케이블 1개
  • 2x12 MTE 케이블 1개

소프트웨어

전력 측정

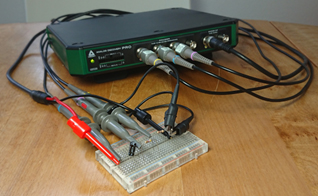

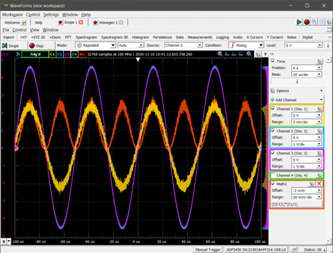

이 데모는 Analog Discovery Pro의 오실로스코프를 사용하여 RC 회로의 전력을 측정합니다. 오실로스코프는 전압만을 측정하기 때문에 감지 저항기가 오실로스코프의 수학 채널과 함께 사용되어 회로를 통과하는 전류를 계산하고, 각 구성 요소의 전력을 추가로 계산합니다.

더 알아보기

맨체스터 인코딩 신호 디코딩하기

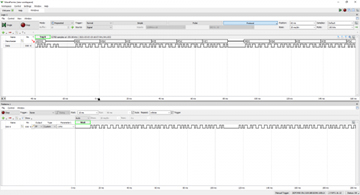

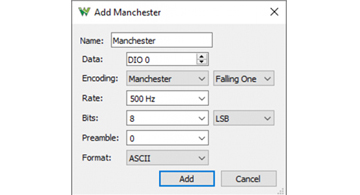

WaveForms의 로직 애널라이저 도구를 사용하여 맨체스터 인코딩 신호를 쉽게 디코딩할 수 있습니다. 다음 가이드는 맨체스터 인코딩이 무엇인지, 인코딩되지 않은 디지털 신호에 비해 장점이 무엇인지, WaveForms에서 로직 애널라이저 도구, 간단한 루프백 설정에서 테스트 및 로직 애널라이저 계측 기기를 사용하여 해당 신호를 디코딩하는 방법 등을 제공합니다.

더 알아보기

자동 계측

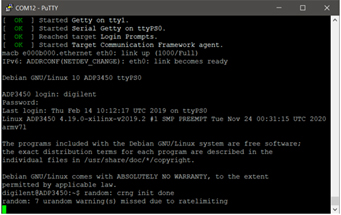

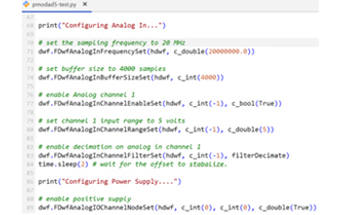

Analog Discovery Pro는 리눅스 모드에서도 작동합니다. 이 모드에서 ADP는 장치에 설치된 데비안(Debian)의 터미널 기반 리눅스 배포판으로 부팅됩니다. 이를 통해 호스트 컴퓨터 없이 WaveForms SDK의 API를 통해 파이썬, C, C++, C#, 비주얼 베이직으로 작성된 자동 테스트 스크립트를 실행할 수 있습니다. 그런 다음 Analog Discovery Pro가 임베디드 장치로서 작동하여 유연성과 연결성을 추가합니다.

더 알아보기
