산업용 애플리케이션을 강화하는 Maxim/ADI의 센서용 전력 솔루션

센서 쇼케이스를 위한 전력 솔루션

µSLIC 전력 모듈을 이용한 정밀 광학 센서의 크기 축소

광학 센서는 전 세계의 공장, 공정, 물류 자동화 솔루션에 사용되며, 공정을 안전하고 효율적으로 제어하기 위한 토대를 제공하며, 사람을 사고로부터 보호하고 환경 파괴를 막습니다.

애로 사항

광학 근접 스위치의 성능은 개선하는 반면 크기는 10% 이상 줄여야 합니다.

솔루션

  • MAXM15462 42VIN Himalaya™ µSLIC 스텝다운 전력 모듈
  • MAX14827A IO-링크 디바이스 트랜시버

장점

  • 엄격한 전력 및 성능 요구 사항 충족
  • 가장 좁은 PCB 공간 요구 사항 초과 충족
  • 통합이 증가하고 외부 디스크리트가 줄면서 BOM/PCB 감소
전체 글 보기

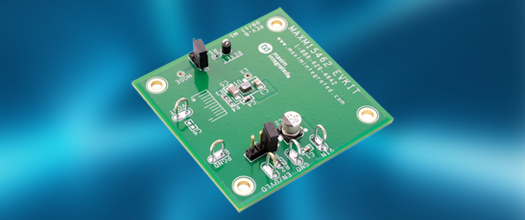

MAXM15462 300mA 42VIN Himalaya™ µSLIC 스텝다운 전력 모듈

고효율의 새로운 마이크로-SLIC 패키지에 담긴 공간 절약형, 열 감소, 300mA 동기식 벅

지금 구매데이터시트 다운로드

MAXM15462는 조절형 출력(0.9V~5V) 모듈입니다. 이 모듈은 디자인 복잡성, 제조 위험을 크게 줄이고 진정한 플러그 앤 플레이 전력/공급장치 솔루션으로 출시 시간을 단축합니다. MAXM15462/3/4 모듈은 피크 전류 모드 제어 아키텍처를 사용합니다. 입력 돌입 전류를 줄이기 위해 이 모듈은 고정된 4.1ms 소프트 스타트 시간을 제공합니다. MAXM15462/3/4 모듈은 슬림한 컴팩트형 10핀, 2.6mm × 3mm × 1.5mm, uSLIC™ 패키지로 제공됩니다.

블록 다이어그램

주요 기능

사용 간편
  • 넓은 4.5V ~ 42V 입력 범위
  • 조절형 0.9V ~ 5V 출력
  • 고정 3.3V 및 5V 출력 (MAXM15463 및 MAXM15464)
  • ±1.5% 피드백 정확도
  • 최대 300mA 출력-전류 용량
  • 내부 보상
  • 전체 세라믹 커패시터
고효율성
  • 선택 가능한 PWM- 또는 PFM- 작동 모드
  • 셧다운 전류 2.2μA(typ)
유연한 설계
  • 내부 소프트 스타트 및 프리바이어스 스타트업
  • 오픈 드레인 PGO(Power Good Output) 출력(RESET 핀)
  • 프로그래머블 EN/UVLO 임계치
강력한 동작
  • 히컵 과전류(Hiccup Overcurrent) 보호
  • 과열 보호
  • -40°C~+125°C 주변 작동 온도/-40°C~+150°C 접합부 온도
러기드
  • CISPR22(EN55022) 클래스 B 전도 및 복사 방출 규격 준수
  • 낙하, 충격, 진동 표준 통과: JESD22-B103, B104, B111
4-20mA 전류-루프 구동 센서
배터리 구동 장비
범용 POL(Point-of-Load)
HVAC 및 빌딩 제어
산업용 센서 및 프로세스 제어
LDO 교체

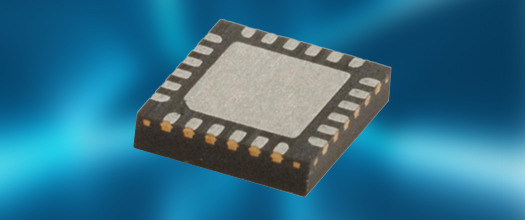

MAX14827A IO-링크 디바이스 트랜시버

저전력, 초소형, 듀얼 드라이버, IO-링크 장치 트랜시버

지금 구매데이터시트 다운로드

MAX14827A는 드라이버 및 레귤레이터 등 산업용 센서에 일반적으로 사용되는 고전압 기능을 통합합니다. MAX14827A는 활성 역극성 보호 기능이 있는 두 개의 초저전력 드라이버가 특징입니다. 공칭 24V 공급 전압에서 최대 60V까지 작동합니다. 마이크로 TVS 사용이 가능한 높은 전압 허용오차 덕분에 과도상태 보호가 단순화되었습니다. 이 장치에는 저노이즈 아날로그/로직 공급 레일을 위한 온보드 3.3V 및 5V 리니어 레귤레이터가 포함됩니다. MAX14827A는 (4mm x 4mm) 24핀 TQFN 패키지 및 (2.5mm x 2.5mm) 25핀 웨이퍼-수준 패키지(WLP)로 제공되며, 넓은 -40°C ~ +125°C 온도 범위에서 사용할 수 있습니다.

블록 다이어그램

주요 기능

소형 센서를 위한 낮은 전력 손실
  • 2.3Ω/2.7Ω(typ)의 드라이버 온저항
  • 70mW(typ) 전력 손실 @ 100mA(C/Q 및 DO 드라이버가 모두 구동 중일 때)
높은 구성 효율성 및 통합으로 SKU 감소
  • 보조 24V 디지털 출력 및 입력
  • 선택 가능한 드라이버 전류: 50mA ~ 250mA
  • SPI/핀 제어 인터페이스 구성 및 모니터링
  • 멀티플렉스 SPI/UART 인터페이스 옵션
  • 5V 및 3.3V 리니어 레귤레이터
  • 옵션인 외부 트랜지스터로 높은 레귤레이터 부하 용량 지원
  • 통합 LED 드라이버
선택형 드라이버 통합 보호로 강력한 통신 지원
  • 인터페이스 및 서플라이 핀의 65V 절대 최대 정격 전압으로 유연한 TVS 보호 가능
  • 9V ~ 60V 규격으로 작동
  • 버스트 회복력 개선 및 노이즈를 위한 글리치 필터
  • 열 셧다운 자동 재시도 주기
  • 핫 플러그 공급장치 보호
  • 모든 센서 인터페이스 입력/출력에 대한 역극성 보호
  • -40°C ~ +125°C 작동 온도 범위
산업용 센서
IO-링크 센서 및 액추에이터
안전 애플리케이션

소형 센서에 그 어느 때보다 많은 전력 패킹

자동화와 데이터 교환을 사용하는 스마트 팩토리를 만드는 현재 추세(Industry 4.0라고도 함)는 센서 기술의 발전과 함께 진행됩니다. 사물 인터넷(IoT) 장치와 센서는 소형화되고 복잡해짐에 따라, 그 온보드 전압 레귤레이터도 복잡해집니다. 더 작아진 공간에서 열 발생을 최소화하면서도 더 많은 전력을 공급해야 하며, 빠른 사이클 타임으로 인해 설계가 쉬워야 합니다. 이런 요구 사항을 달성하는 방법은??

솔루션

  • MAXM17532 100mA 42VIN Himalaya™ µSLIC 스텝다운 전력 모듈
  • MAXM15462 300mA 42VIN Himalaya™ µSLIC 스텝다운 전력 모듈

장점

  • 고효율
  • 러기드: 낮은 EMI
  • 러기드: 낙하, 충격. 진동 내성
  • 고전류에 효율적
전체 글 보기

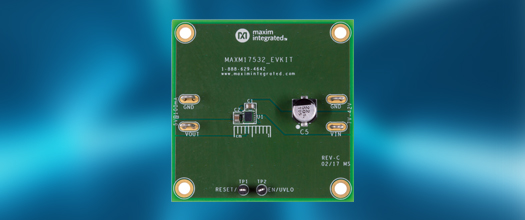

MAXM17532 100mA 42VIN Himalaya™ µSLIC 스텝다운 전력 모듈

고도로 통합된 DC-DC 전력 모듈은 쉬운 설계와 작은 솔루션 설치 공간을 가능하게 합니다.

지금 구매데이터시트 다운로드

Himalaya 시리즈의 전압 레귤레이터 IC 및 전력 모듈은 더 시원하고 작고 간단한 전원공급장치 솔루션을 가능하게 합니다. MAXM17532는 고효율 동기식 스텝다운 DC-DC 전력 모듈로 내장 컨트롤러, MOSFET, 보상 구성품, 그리고 입력 전압 범위가 넓은 인덕터를 갖추고 있습니다. MAXM17532 모듈은 피크 전류 모드 제어 아키텍처를 사용합니다. 입력 돌입 전류를 줄이기 위해 이 장치는 5.1ms의 기본 소프트 스타트 시간 등 소프트 스타트 기능을 제공합니다. MAXM17532 모듈은 슬림한 컴팩트형 10핀, 2.6mm × 3mm × 1.5mm, uSLIC™ 패키지로 제공됩니다.

블록 다이어그램

주요 기능

사용 간편
  • 넓은 4V ~ 42V 입력
  • 조절형 0.9V ~ 5.5V 출력
  • ±1.75% 피드백 정확도
  • 최대 100mA 출력 전류
  • 내부 보상
  • 전체 세라믹 커패시터
고효율
  • 고정-주파수 PWM
  • 펄스 주파수 변조(PFM) 모드로 경부하 효율성 개선
  • 1.2µA(typ)까지 낮은 셧다운 전류
유연한 설계
  • 프로그래머블 소프트 스타트 및 프리 바이어스 스타트업
  • 오픈 드레인 PGO(Power Good Output) 출력(액티브 로우 RESET 핀)
  • 프로그래머블 EN/UVLO 임계치
강력한 동작
  • 히컵 과전류 보호
  • 과열 보호
  • -40°C~+125°C 주변 작동 온도/-40°C~+150°C 접합부 온도
러기드
  • CISPR22(EN55022) 클래스 B 전도 및 복사 방출 규격 준수.
  • 낙하, 충격, 진동 표준 JESD22–B103, B104, B111 통과
4mA ~ 20mA 전류-루프 구동 센서
배터리 구동 장비
HVAC 및 빌딩 제어
산업용 센서 및 인코더
LDO 교체

MAXM15462 300mA 42VIN Himalaya™ µSLIC 스텝다운 전력 모듈

고효율의 새로운 마이크로-SLIC 패키지에 담긴 공간 절약형, 열 감소, 300mA 동기식 벅

지금 구매데이터시트 다운로드

MAXM15462는 조절형 출력(0.9V~5V) 모듈입니다. 이 모듈은 디자인 복잡성, 제조 위험을 크게 줄여주고 진정한 플러그 앤 플레이 전력/공급장치 솔루션으로 출시 시간을 단축합니다. MAXM15462/3/4 모듈은 피크 전류 모드 제어 아키텍처를 사용합니다. 입력 돌입 전류를 줄이기 위해 고정된 4.1ms 소프트 스타트 시간을 제공합니다. MAXM15462/3/4 모듈은 슬림한 컴팩트형 10핀, 2.6mm × 3mm × 1.5mm, uSLIC™ 패키지로 제공됩니다.

블록 다이어그램

주요 기능

사용 간편
  • 넓은 4.5V ~ 42V 입력 범위
  • 조절형 0.9V ~ 5V 출력
  • 고정 3.3V 및 5V 출력 (MAXM15463 및 MAXM15464)
  • ±1.5% 피드백 정확도
  • 최대 300mA 출력-전류 용량
  • 내부 보상
  • 전체 세라믹 커패시터
고효율
  • 선택 가능한 PWM- 또는 PFM- 작동 모드
  • 셧다운 전류 2.2μA(typ)
유연한 설계
  • 내부 소프트 스타트 및 프리 바이어스 스타트업
  • 오픈 드레인 PGO(Power Good Output) 출력(RESET 핀)
  • 프로그래머블 EN/UVLO 임계치
강력한 동작
  • 히컵 과전류 보호
  • 과열 보호
  • -40°C~+125°C 주변 작동 온도/-40°C~+150°C 접합부 온도
러기드
  • CISPR22(EN55022) 클래스 B 전도 및 복사 방출 규격 준수
  • 낙하, 충격, 진동 표준 통과: JESD22-B103, B104, B111
4-20mA 전류-루프 구동 센서
배터리 구동 장비
범용 POL(Point-of-Load)
HVAC 및 빌딩 제어
산업용 센서 및 프로세스 제어
LDO 교체

스텝다운 스위칭 레귤레이터

부품 번호세부사항VIN(최소)(V)VIN(최대) (V)VOUT1(최소)(V)VOUT1(최대)(V)IOUT1(최대)(A)
MAXM38643작은 1.8V – 5.5V 입력, 330nA I Q, 600mA nanoPower 벅 모듈1.85.50.73.30.6
MAXM38643A작은 1.8V – 5.5V 입력, 330nA I Q, 600mA nanoPower 벅 모듈1.85.50.73.30.6
MAXM176252.9V ~ 5.5V, 600mA Himalaya uSLIC 스텝다운 전력 모듈2.75.50.81.50.6
MAXM176262.9V ~ 5.5V, 600mA Himalaya uSLIC 스텝다운 전력 모듈2.75.51.53.30.6
MAXM150684.5V ~ 60V, 200mA Himalaya uSLIC 스텝다운 전력 모듈4.5605120.2
MAXM175374.5V ~ 60V, 3A SiP 전력 모듈4.5608243
MAXM1763036V, 1A, 초소형, uSLIC 전력 모듈4.5363.33.31
MAXM1763136V, 1A, 초소형, uSLIC 전력 모듈4.536551
MAXM1763236V, 1A, 초소형, uSLIC 전력 모듈4.5360.9121
MAXM1763336V, 2A, 초소형, uSLIC 전력 모듈4.5363.33.32
MAXM1763436V, 2A, 초소형, uSLIC 전력 모듈4.536552
MAXM1763536V, 2A, 초소형, uSLIC 전력 모듈4.5360.9122
MAXM1771260V uSLIC 모듈, 벅 + LDO4601.23.30.15
MAXM1772060V uSLIC 모듈, 벅 + LDO460550.15
MAXM1772460V uSLIC 모듈, 벅 + LDO4601.55.50.15
MAXM175364.5V ~ 60V, 4A SiP 전력 모듈4.5600.9124
MAXM150654.5V ~ 24V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.5603.33.30.3
MAXM150664.5V ~ 60V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.560550.3
MAXM150674.5V ~ 60V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.5600.96.30.3
MAXM179044.5V ~ 24V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.5243.33.30.3
MAXM179064.5V ~ 24V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.5240.96.30.3
MAXM154654.5V ~ 42V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.5423.33.30.3
MAXM154664.5V ~ 42V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.542550.3
MAXM154674.5V ~ 42V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.5420.96.30.3
MAXM176232/4MHz, 1A, 동기식 스텝다운 DC-DC uSLIC 전력 모듈2.95.50.83.31
MAXM176242/4MHZ, 1A, 동기식 스텝다운 DC-DC USLIC 전력 모듈2.95.51.53.31
MAXM179004.0V ~ 24V, 100mA Himalaya uSLIC 스텝다운 전력 모듈4240.95.50.1
MAXM175524.0V ~ 60V, 100mA Himalaya uSLIC 스텝다운 전력 모듈4600.95.50.1
MAXM150624.5V ~ 60V, 300mA, 스텝다운 uSLIC 모듈, 3.3V 고정 VOUT4.5603.33.30.3
MAXM150634.5V ~ 60V, 300mA, 스텝다운 uSLIC 모듈, 5.0V 고정 VOUT4.560550.3
MAXM150644.5V ~ 60V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.5600.950.3
MAXM179014.5V ~ 24V, 300mA, 스텝다운 uSLIC 모듈, 3.3V 고정 VOUT4.5243.33.30.3
MAXM179034.5V ~ 24V, 300mA Himalaya uSLIC 스텝다운 전력 모듈4.5240.93.30.3
MAXM175464.5V ~ 42V, 5A 고효율성, 스텝다운 Himalaya 전력 모듈(내장 인덕터)4.5420.9125
MAXM154624.5V ~ 42V, 300mA, uSLIC 패키지의 동기식 벅 전력 모듈4.5420.950.3
MAXM154634.5V ~ 42V, 300mA, 스텝다운 uSLIC 모듈, 3.3V 고정 VOUT4.5423.33.30.3
MAXM154644.5V ~ 42V, 300mA, 스텝다운 uSLIC 모듈, 5.0V 고정 VOUT4.542550.3
MAXM175324V ~ 42V, 100mA 컴팩트 스텝다운 전력 모듈4420.95.50.1
MAXM175744.5 ~ 60V, 3A, 고효율, DC-DC 스텝다운 전력 모듈(내장 인덕터)4.5600.9153
MAXM175754.5V ~ 60V, 1.5A, 고효율, DC-DC 스텝다운 전력 모듈(내장 인덕터)4.5600.9121.5
MAXM177614.5 ~ 76V, 1A, 고효율, DC-DC 스텝다운 전력 모듈(내장 인덕터)4.5760.851
MAXM175024.5V ~ 60V, 1A DC-DC 스텝다운 전력 모듈(내장 인덕터)4.5600.951
MAXM1750360V, 2.5A, 고효율, 동기식 스텝다운 DC-DC 전력 모듈(내장 인덕터)4.5600.9122.5
MAXM1750460V, 3.5A, 고효율, 동기식 스텝다운 DC-DC 전력 모듈(내장 인덕터)4.5600.9123.5
MAXM1750560V, 1.7A, 고효율, 동기식 스텝다운 DC-DC 전력 모듈(내장 인덕터)4.5600.9121.7
MAXM175144A, 2.4V ~ 5.5V 입력, 고효율, DC-DC 전력 모듈(내장 인덕터)2.45.50.753.64
MAXM175155A, 2.4V ~ 5.5V 입력, 고효율, DC-DC 전력 모듈(내장 인덕터)2.45.50.753.65
MAXM175166A, 2.4V ~ 5.5V 입력, 고효율, DC-DC 전력 모듈(내장 인덕터)2.45.50.751.86
MAXM175434.5V-42V 2.5A, 고효율, 동기식 스텝다운 DC-DC 전력 모듈(내장 인덕터)4.5420.9122.5
MAXM175444.5V-42V 3.5A, 고효율, 동기식 스텝다운 DC-DC 전력 모듈(내부 보상)4.5420.9123.5
MAXM175454.5V-42V 1.7A, 고효율, 동기식 스텝다운 DC-DC 전력 모듈(내장 인덕터)4.5420.9121.7

효율적이며 노이즈가 낮은 센서 및 인코더용 전원공급장치 설계

스마트하고 정확한 센서와 인코더는 자동화된 산업용 장비의 지능을 새로운 수준에 올려 놓고 있습니다. 실제로 광범위한 제조 환경에서 스마트 팩토리가 현실화되면서 생산성과 효율성이 향상되고 있습니다. 이러한 컴팩트 센서 및 인코더가 안정적으로 작동하려면 높은 수준의 전력 효율이 필요합니다. 이 문서에서는 기존 전력 관리 솔루션이 이러한 유형의 애플리케이션에 적합하지 않은 이유와 이러한 애로 사항을 극복하는 새로운 기술을 논합니다.

솔루션

  • 50mA 리니어 레귤레이터를 갖춘 MAX17671 150mA 60VIN 동기식 스텝다운 DC-DC 컨버터

장점

  • 넓은 입력 전압
  • 총 기기 전력 손실을 줄여주는 새로운 솔루션
  • 해당 시스템은 5xWith IO-링크를 이용해 실시간으로 센서를 조절, 구성, 진단할 수 있습니다.
전체 글 보기

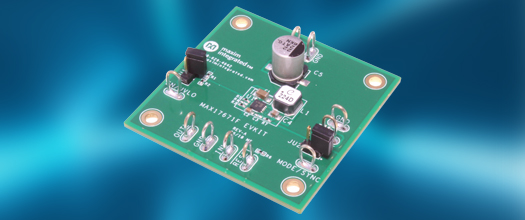

50mA 리니어 레귤레이터를 갖춘 MAX17671 150mA 60VIN 동기식 스텝다운 DC-DC 컨버터

고도로 통합된 산업용 PMIC가 솔루션 소형화를 가능하게 합니다

지금 구매데이터시트 다운로드

블록 다이어그램

Himalaya 시리즈의 전압 레귤레이터 IC, 전력 모듈, 충전기는 더 차갑고 작고 간단한 전원공급장치 솔루션을 가능하게 합니다. MAX17670, MAX17671, MAX17672는 듀얼 출력 레귤레이터로 4V ~ 60V, 150mA 고전압, 고효율 Himalaya 동기식 스텝다운 컨버터, 내부 MOSFET, 고PSRR 저노이즈 2.35V ~ 5.5V, 50mA 리니어 레귤레이터를 통합한 제품입니다. MAX17670와 MAX17671은 각각 3.3V 및 5V의 고정 스텝다운 컨버터 출력 전압을 제공합니다. MAX17672 스텝다운 컨버터의 출력 전압은 조절 가능합니다(0.8V 최대 VIN의 90%까지). 3.3V(MAX17671와 MAX17672만 해당), 3.0V, 2.5V, 1.8V, 1.5V, 1.2V 리니어 레귤레이터 출력 전압 옵션을 지원합니다.

주요 기능

외부 구성품 및 총비용 감소
  • 쇼트키 아님, 동기식 작동
  • 내부 보상
  • 빌트인 소프트 스타트
  • 전체 세라믹 커패시터, 컴팩트 레이아웃
  • 스텝다운 컨버터 출력에서 유도성 단락 방지
확보해야 할 DC-DC 레귤레이터 수 감소
  • 스텝다운 컨버터 레귤레이터를 위한 4V ~ 60V의 넓은 입력 범위
  • 최대 98% 듀티 사이클 스텝다운 작동
  • 200kHz ~ 2.2MHz 조절형 스위칭 주파수, 스텝다운 컨버터를 위한 외부 동기화
  • 리니어 레귤레이터를 위한 2.35V ~ 5.5V 입력 범위
  • 최대 50mA 부하 전류 용량을 갖춘 리니어 레귤레이터
전력 손실 감소
  • 50μA 무부하 공급 전류
  • PFM으로 경부하 효율성 개선
  • 2.5μA 셧다운 전류
  • 부트스트랩 바이어스 입력으로 효율성 개선
불리한 환경 조건에서 안정적인 작동
  • 피크 전류 제한 보호
  • 빌트인 출력 전압 모니터링과 액티브 로우 RESET
  • 저항기, 프로그래머블 EN/UVLO 임계치
  • 단조성 스타트업 프리 바이어스 부하
  • 과열 보호
  • 높은 산업용 -40°C ~ +125°C 주변 작동 온도 범위 / -40°C ~ +150°C 접합부 온도 범위
러기드
  • CISPR22(EN55022) 클래스 B 전도 및 복사 방출 규격 준수
  • 낙하, 충격, 진동 표준 통과: JESD22-B103, B104, B111
배터리 구동 장비
고전압 리니어 레귤레이터 교체
HVAC 및 빌딩 제어
산업용 센서 및 프로세스 제어
