OMRON 전력 릴레이는 고용량 출력으로 충전 시간을 단축하는 EV 충전기 개발을 지원합니다. EV 충전의 신뢰성, 안전성, 에너지 효율성을 극대화하는 OMRON의 전력 릴레이 제품군은 설치 공간이 컴팩트하고 내구성이 뛰어난 솔루션이며, 상시 고정 전력이 공급되는 월박스 및 스테이션 충전기에 사용할 수 있습니다.

애플리케이션 / 시장

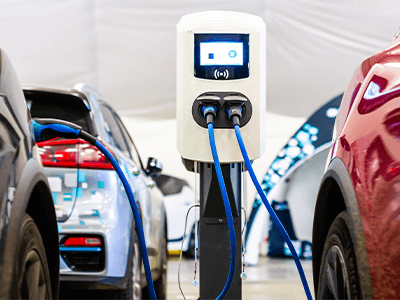

EV 충전기

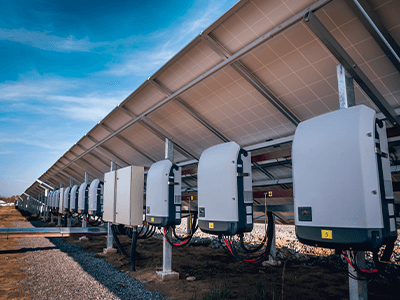

PV 인버터

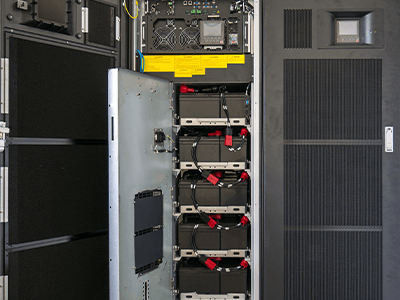

무정전 전원 공급 장치

제품

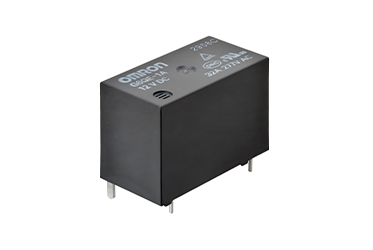

G6QE PCB 파워 릴레이

G6QE는 소형 PCB 전력 릴레이로 36A의 높은 스위칭 용량과 10kV 충격 내전압을 갖추고 있습니다. 또한 이 제품은 높이가 낮은 단극 전력 릴레이로 정격 코일 소비량과 비교해 전력 소비가 12% 감소하였습니다. 홀딩 전압 방법으로 애플리케이션의 열 발생을 낮추어 에너지를 절약합니다.

핵심 기능 및 장점
  • 스위칭 용량: 250VAC에서 36A(10,000회 작동), 250VAC에서 30A(100,000회 작동)
  • 10kV 충격 내전압
  • cULus, EN 및 CQC 준수
  • 소형 크기
  • 정격 코일 소비량에 비해 전력 소비 12% 감소
지금 구매하기

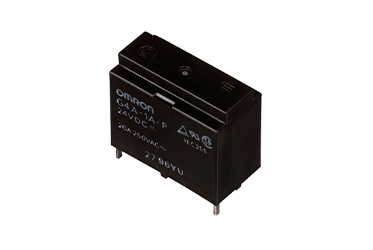

G4A PCB 파워 릴레이

G4A-1A 릴레이 모델은 소형 사이즈에 높은 스위칭 전력과 긴 내구성을 제공합니다. 이 단극 릴레이의 서지 전류는 80A, 스위칭 전류 용량은 20A입니다. 또한 높은 노이즈 저항성 단열 및 6.4mm의 연면 간격으로 UL 및 CSA 표준을 준수합니다.

핵심 기능 및 장점
  • ROHS 준수
  • 20A 릴레이, 80A 서지 전류
  • 높은 소음 저항성 단열 자재 사용
  • UL, CSA, IEC 및 VDE 준수
지금 구매하기

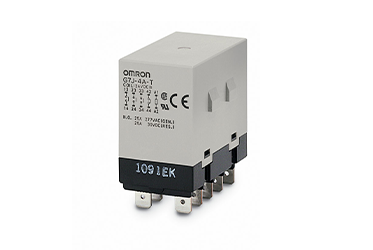

G7J 전력 계전기

접촉기로 활용되는 OMRON G7J 시리즈는 고용량, 높은 유전체 강도를 갖춘 다극 전력 계전기입니다. 초소형 힌지가 포함되어 모터 부하뿐만 아니라 저항성 및 유도성 부하에 대한 스위칭 전력을 극대화합니다 극성이 다른 접점 사이 및 코일과 접점 사이에서 4kV 이상을 견디므로 정격 전압의 최대 50%까지 일시적 전압 강하에도 접점 떨림이 발생하지 않습니다. G7J 표준 모델은 UL 및 CSA의 승인을 받았습니다.

핵심 기능 및 장점
  • 고용량, 다극 계전기
  • 높은 유전체 강도
  • 스위칭 전력 극대화를 위한 초소형 힌지
  • 정격 전압의 최대 50%까지 일시적 전압 강하에도 접점 떨림 없음
  • 방염 소재 사용
지금 구매하기

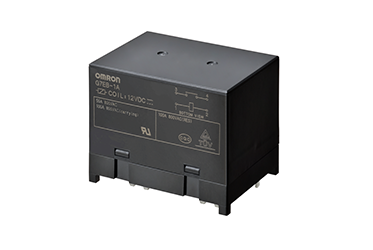

G7EB PCB 파워 릴레이

OMRON G7EB는 800VAC에서 최대 100A, 60VDC에서 최대 100A의 스위칭 용량을 갖추었습니다. 5mΩ의 극저 접점 저항으로 부품 내부의 열 발생을 크게 줄이고 에너지 낭비를 최소화합니다. 그 결과 G7EB는 100A 운반전류 사용 시 온도가 약 +40ºC 정도까지 상승합니다. 크기가 40.5 x 50.5 x 37mm인 이 계전기는 전체 시스템 크기를 줄이는 데 도움이 되며, 방열판의 필요가 줄어 시스템 디자이너에게 추가적으로 공간을 절약해줍니다.

핵심 기능 및 장점
  • 스위칭 용량: 800VAC에서 100A, 60VDC에서 100A
  • 낮은 접점 저항(5mΩ)
  • 주변온도 85°C
  • 10kV 충격 내전압
  • 접촉부 갭 ≥3.6mm
지금 구매하기

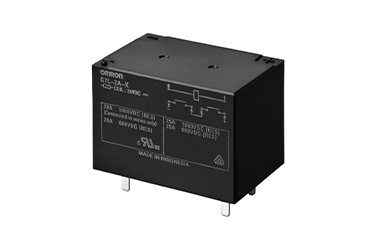

G7L-X PCB 파워 릴레이

OMRON G7L-X 시리즈는 컴팩트한 PCB 전력 릴레이(52.5mm × 35.5mm × 41.0mm)로, 600 ~ 1,000VDC 사이에서 고용량 DC 차단 및 스위칭을 수행합니다. 6.0mm 접촉부 갭으로 안전하게 설계된 2극 접촉부는 20A 또는 25A의 최대 스위칭 전류를 제공합니다. 응용 분야에는 에너지 저장 시스템, 광전지 전력 시스템, UPS, 인버터 및 DC 링크 등이 포함됩니다.

핵심 기능 및 장점
  • 600 ~ 1,000VDC 차단 및 스위칭
  • 6.0mm 접촉부 갭으로 안전한 설계(2극 직렬 배선)
  • UL 및 EN 준수
지금 구매하기

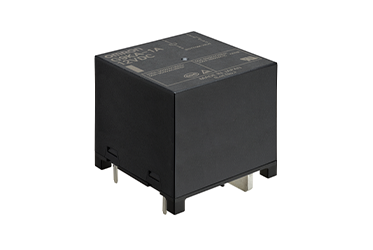

G9KA PCB 파워 릴레이

OMRON G9KA는 컴팩트하고 효율적인 800VAC/200A 고전력 릴레이로 재생 마이크로 발전기 및 EV 충전기, 인버터, UPS 애플리케이션과 관련된 파워 컨디셔너(PCS)를 대상으로 합니다. 높은 에너지 효율과 낮은 열 발생을 요구하는 애플리케이션에서 그리드 상호연결과 안전 중단에 사용되는 이상적인 릴레이 솔루션입니다. G9KA는 0.2mΩ에 불과한 동급 계전기 중 극도로 낮은 접점 저항 덕분에 계전기에서 발생하는 열이 현재 동급 장치와 비교해 30% 이상 감소합니다. 따라서 열 설계가 용이하고 설계 비용이 낮아집니다.

핵심 기능 및 장점
  • 800VAC/200A 차단
  • 낮은 초기 접점 저항(0.2mΩ)
  • 주변온도 최대 85°C
  • 10kV 충격 내전압
  • 접촉부 갭 ≥4.0mm
지금 구매하기
