PowiGaN은 Power Integrations가 내부적으로 개발한 질화 갈륨(GaN) 기술입니다. PowiGaN 스위치는 PI의 고집적 오프라인 플라이백 스위처 IC의 1차 측 기존 실리콘 트랜지스터를 대체하여 스위칭 손실을 줄이고 실리콘 대체 제품보다 충전기, 어댑터, 오픈 프레임 전원 공급 장치를 더 효율적이고 작고 가벼워지게 합니다.

어떤 PI InnoSwitch 제품에 PowiGaN 기술이 적용되었습니까?

PowiGaN 기반 IC는 밀폐형 어댑터 구현에서 방열판 없이 풀 부하 범위에서 최대 100W, 최대 95%의 효율성을 달성합니다.

  • InnoSwitch3-CP - 정전력 충전에 최적
  • InnoSwitch3-EP - 오픈 프레임 전원 공급 장치에 최적
  • InnoSwitch3-Pro - USB PD PPS 애플리케이션 등 동적 제어 전압 및 전류에 최적
  • MinE-CAP - 충전기의 커패시터 크기를 줄이는 데 최적, InnoSwitch3 스위처 IC를 위한 옵션 컴패니언 디바이스

주요 기능

  • 독보적인 효율성
  • 간단한 설계 과정
  • VDS(MAX) 750V
  • InSOP™ 패키지에서 최대 100W
  • JEDEC 표준 충족

높은 집적도에 따른 컴팩트한 설치 공간

통합형 1차 측 스위치, 동기식 정류기, FluxLink 피드백 및 정전력 프로필을 갖춘 오프라인 CV/CC QR 플라이백 스위처 IC

IC의 InnoSwitch3-CP 제품군은 플라이백 전력 변환기(특히 높은 효율성과 컴팩트한 크기가 필요한 전력 변환기)의 설계와 제조를 획기적으로 간소화합니다. InnoSwitch3-CP 제품군은 고전압 1차 측 스위치, 1차 및 2차 컨트롤러, 안전 등급의 피드백을 단일 IC에 통합합니다. InnoSwitch3-CP 제품군 장치들은 라인 과전압 및 저전압 보호, 출력 과전압 및 과전류 제한, 과열 셧다운을 포함한 다중 보호 기능이 포함되어 있습니다.

고속 충전 등의 애플리케이션과 USB PD 설계에 필요한 래칭 및 자동 재시작 동작의 일반적인 조합을 지원하는 기기도 제공합니다. 케이블 전압 강하 보정 포함 또는 미포함으로 제공됩니다.

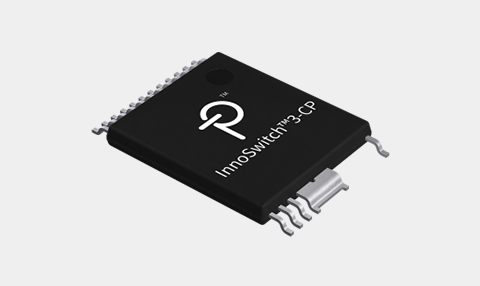

InnoSwitch3-CP

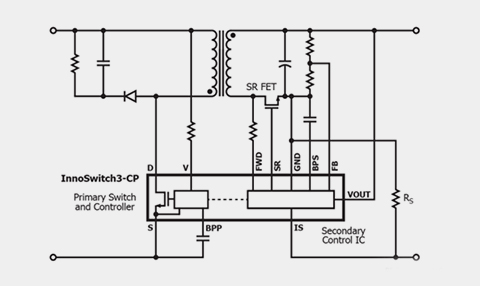

InnoSwitch3-CP-Schematic
지금 구매하기

주요 제품:

높은 집적도, 작은 설치 공간

  • 유사 공진(QR)/CCM 플라이백 컨트롤러, 고전압 1차 측 스위치, 2차 측 센싱 및 동기식 정류 드라이버
  • 통합형 FluxLink, HIPOT 절연, 피드백 링크
  • 부하 지향 및 고속 충전 프로토콜 IC에 대한 쉬운 인터페이스
  • 정전력(CP) 프로파일은 출력 전류 및 전압을 지속해서 조정하여 충전 시간을 최소화합니다.
  • 외부 부품의 영향을 받지 않는 정확한 CV/CC/CP
  • 외부 IS 저항은 맞춤형 CC 프로그래밍을 가능하게 합니다.
  • 즉각적인 과도 응답(0%-100%-0% 부하 단계)

PowiGaN 기술

  • PI의 질화 갈륨 독점 기술
  • 방열판 없이 최대 100W 출력
  • INN3278, INN3279, INN3270

EcoSmart – 에너지 효율적

  • 풀 로드 범위에서 최대 95% 효율
  • 30mW 미만의 무부하 전력 소비(라인 센스 포함)
  • 전 세계 에너지 효율 규정을 쉽게 충족합니다
  • 낮은 열 손실

고급 보호 / 안전 기능

  • 2차 측 또는 다이오드 단락 보호
  • 오픈 SR FET-게이트 감지
  • 빠른 입력 라인 UV/OV 보호

옵션 기능

  • 다양한 설정을 통한 케이블 전압 강하 보정
  • 가변 출력 전압, 정전류 프로파일
  • 출력 OVP/UVP를 위한 자동 재시작 또는 래칭 결함 응답
  • 다중 출력 UV 결함 기준
  • 래칭 또는 히스테리시스 1차 측 과열 보호

높은 안전성 및 규정 준수

  • 절연 강화
  • 절연 전압 >4000VAC
  • 100% 생산 HIPOT 테스트
  • UL1577 및 TUV(EN60950, EN62368) 안전성 승인
  • 뛰어난 노이즈 내성으로 인해 EN61000-4-2, 4-3(30V/m), 4-4, 4-5, 4-6, 4-8(100A/m), 4-9(1000A/m)를 포함하는 EN61000-4 및 Ford FMC1278(RI-115)의 클래스 "A" 성능을 충족하는 설계 가능

높은 집적도에 따른 컴팩트한 설치 공간

통합형 1차 측 스위치, 동기식 정류, FluxLink 피드백을 갖춘 오프라인 CV/CC QR 플라이백 스위처 IC

IC의 InnoSwitch3-EP 제품군은 플라이백 전력 변환기(특히 높은 효율성과 컴팩트한 크기가 필요한 경우)의 설계와 제조를 획기적으로 간소화합니다. InnoSwitch3-EP 제품군은 고전압 1차 측 스위치, 1차 및 2차 컨트롤러, 안전 등급의 피드백을 단일 IC에 통합합니다.

InnoSwitch3-CP 제품군 장치들은 라인 과전압 및 저전압 보호, 출력 과전압 및 과전류 제한, 과열 셧다운을 포함한 다중 보호 기능이 포함되어 있습니다. 표준 및 피크 전력 공급 옵션으로 제공되며, 일반적으로 자동 재시작 보호 기능이 사용됩니다.

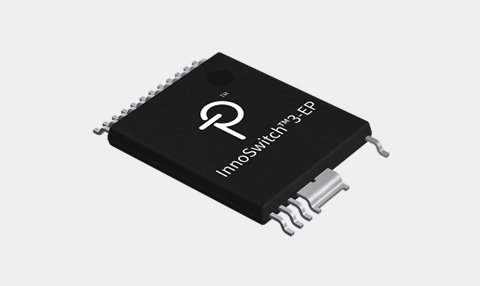

InnoSwitch3-EP

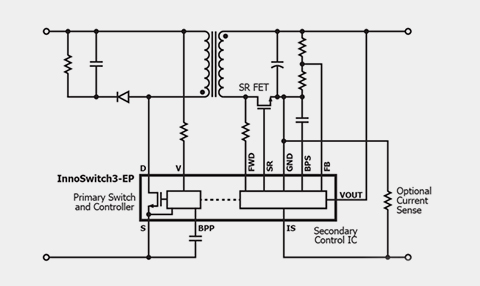

InnoSwitch3-EP-Schematic
지금 구매하기

주요 제품:

높은 집적도, 작은 공간

  • 풀 로드 범위에서 매우 높은 효율
  • 다중 모드 유사 공진(QR) / CCM 플라이백 컨트롤러, 고전압 스위치, 2차 측 센싱, 동기식 정류 드라이버 통합
  • 가중 2차 측 조정(SSR) 피드백 및 동기식 FET로 탁월한 다중 출력 교차 조정
  • 통합형 FluxLink, HIPOT 절연, 피드백 링크
  • 외부 부품의 영향을 받지 않는 매우 뛰어난 CV/CC 정확도
  • 외부 출력 감지 저항기를 사용해 조정 가능한 정확한 출력 전류 감지

PowiGaN 기술

  • PI의 독점 질화 갈륨 기술
  • 방열판 없이 최대 100W 출력
  • INN3678, INN3679 및 INN3670

EcoSmart – 에너지 효율적

  • 30mW 미만의 무부하 전력 소비(라인 센스 포함)
  • 전 세계 에너지 효율 규정 준수
  • 낮은 열 손실

친환경 패키지

  • 무 할로겐, RoHS 준수

고급 보호 / 안전 기능

  • 오픈 SR FET-게이트 감지
  • 빠른 입력 라인 UV/OV 보호
  • 출력 OVP를 위한 자동 재시작 결함 응답
  • 탁월한 서지 보호용 750V 스위치 등급 시리즈

옵션 기능

  • 자동 재시작 출력 UV 보호, 피크 전력 공급 옵션

높은 안전성 및 규정 준수

  • 절연 강화
  • 절연 전압 >4000VAC
  • 100% 생산 HIPOT 테스트
  • UL1577 및 TUV(EN60950, EN62368) 안전성 승인
  • 뛰어난 노이즈 내성으로 인해 EN61000-4-2, 4-3(30V/m), 4-4, 4-5, 4-6, 4-8(100A/m), 4-9(1000A/m)를 포함하는 EN61000-4 제품군 및 Ford FMC1278(RI-115)의 클래스 "A" 성능 기준을 충족하는 설계 가능

높은 집적도에 따른 컴팩트한 설치 공간

통합형 고전압 스위치, 동기식 정류, FluxLink 피드백을 갖춘 디지털 제어 오프라인 CV/CC QR 플라이백 스위처 IC

IC의 InnoSwitch3-Pro 시리즈 제품군은 전체 프로그래밍이 가능하고 효율성이 탁월한 전원 공급 장치(특히 컴팩트 인클로저 내의 전원 공급 장치)의 개발과 제조를 획기적으로 간소화합니다. 범용 I²C 인터페이스를 통해 설정 가능한 많은 기능으로 출력 전압과 전류를 동적으로 관리할 수 있습니다. 원격 분석을 통해 프로그래밍된 기능과 고장 모드를 보고합니다.

InnoSwitch3-Pro 장치는 미세한(10mV, 50mA) 출력 전압/전류 조정이 필요한 AC/DC 전원 공급 장치 애플리케이션에 최적입니다. 일반적인 구현에는 전력 서브 시스템의 작동을 구성, 관리, 감독하기 위해 사용되는 I²C 포트가 있는 시스템 마이크로프로세서 또는 전용 마이크로컨트롤러가 포함됩니다. uVCC 핀은 USB PD 어댑터와 충전기 등 독립 실행형 장치 내의 마이크로프로세서에 바이어스를 제공합니다.

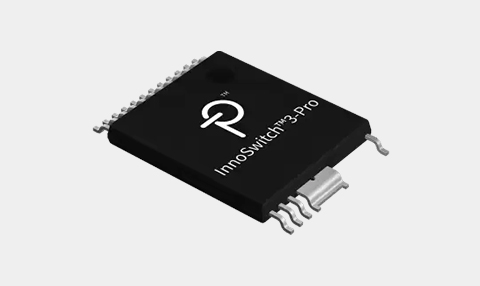

InnoSwitch3-Pro

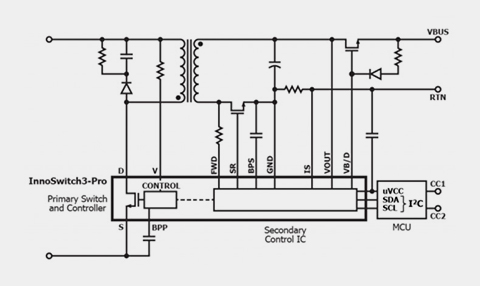

InnoSwitch3-Pro-Schematic
지금 구매하기

주요 제품:

I²C 인터페이스 통한 디지털 제어

  • 전원 공급 전압과 전류의 동적 조정
  • 프로세서 인터럽트를 이용한 원격 분석 상황 되읽기(read-back )
  • 설정 가능한 기능의 종합 세트

PowiGaN 기술

  • PI의 독점 질화 갈륨 기술
  • 방열판 없이 최대 100W 출력
  • INN3378, INN3379, INN3370

높은 집적도, 작은 설치 공간

  • 다중 모드 유사 공진(QR)/CCM 플라이백 컨트롤러, 고전압 1차 측 스위치, 2차 측 센싱 및 동기식 정류기 드라이버
  • 라인과 부하 범위에 최적화된 효율성
  • 통합형 FluxLink, HIPOT 절연, 피드백 링크
  • 즉각적인 과도 응답
  • 저비용 N-채널 FET 시리즈 부하 스위치 구동
  • 외부 MCU를 위한 통합형 3.6V 공급
  • 4.7Ω 초고속 SR 풀다운 저항(H302 부품과 함께 사용 가능)

EcoSmart – 에너지 효율적

  • 30mW 미만의 무부하 전력(라인 센스와 MUC 포함)
  • 전 세계 에너지 효율 규정 준수
  • 낮은 열 손실

고급 보호 / 안전 기능

  • 정확한 브라운-인/브라운-아웃과 과전압 보호를 지원하는 입력 전압 모니터
  • 독립적으로 구성되는 응답으로 출력 OV/UV 결함 탐지
  • 오픈 SR FET게이트 감지
  • 히스테리시스 열 셧다운
  • 시스템 결함을 위한 프로그래머블 워치독 타이머 기능
  • 전원 공급 장치 상태 및 고장 모니터링을 위한 원격 분석
  • IS 핀 단락/출력 단락 회로 결함 감지(H302 부품)

높은 안전성 및 규정 준수

  • 절연 강화
  • 절연 전압 >4000VAC
  • 100% 생산 HIPOT 준수 테스트
  • UL1577 및 TUV(EN60950, EN62368) 안전성 승인

친환경 패키지

  • 무 할로겐, RoHS 준수

응용 분야

  • 고효율 USB PD 3.0 + PPS/QCA 어댑터
  • 급속 충전, AFC, FCP, SCP를 포함한 다중 프로토콜 어댑터
  • 직접 충전 모바일 기기 충전기
  • 다중 화학 도구 및 범용 배터리 충전기
  • 조정 가능한 CV 및 CC LED 밸러스트
