고급 마그네틱 솔루션
AECQ-200, 광범위한 산업 및 소비자 등급 제품군
업계를 선도하는 카탈로그 및 커스텀 마그네틱의 가장 광범위한 포트폴리오 중 하나이며, 고효율, 고주파수 전력 인덕터 및 변압기 EMC 준수 디바이스, 신호 변환기, 공통 모드 초크, 페라이트 코어 등이 포함됩니다.
고급 마그네틱 부품은 다음 항목에 적용되는 필수 전력 애플리케이션의 요구 사항을 충족하도록 설계되었습니다.
전력 변환
절연
EMC 규정 준수
신호 무결성
전력 밀도 증가
우수한 열 관리
응용 분야 / 시장
제품
평면 변압기 신제품 - PLN 모델 시리즈
새로 출시된 평면 변압기는 로우 프로파일 및 고전력 밀도를 요구하는 48~70W PoE 애플리케이션을 위해 설계되었습니다.
핵심 기능 및 장점
- DC-DC 변압기: 48~70와트
- 포워드 컨버터 기술
- 낮은 누설 인덕턴스
- 로우 프로파일 부품
- 표면 장착
- 작동 온도: -40°C ~ +125°C
- ROHS 준수

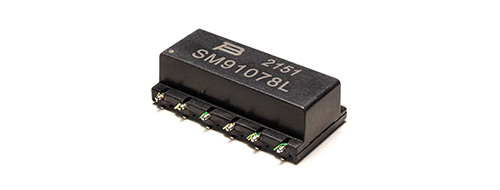

LAN 100베이스-TX 이더넷 변압기 - 모델 SM91078L
이 단일 포트 100베이스- TX 이더넷 절연 변압기 모듈에는 이더넷 애플리케이션의 노이즈 제거를 위한 공통 모드 초크가 포함되어 있습니다.
핵심 기능 및 장점
- 100베이스-Tx 이더넷
- 최대 1500VDC의 작동 전압
- Hi-Pot: 4000 VAC
- 설계 구조: IEC62368-1에 따른 기본 절연
- 연면 거리 8mm 최소, 오염도 2, 물질 그룹 CTI I
- 공간 거리 8mm 최소, 과전압 카테고리 III, 최대 4km 해수면
- RoHS 준수
차폐형 전력 인덕터 - 모델 SPB0705, SPB1005, SPB1007, SPB1012, SPB1308 시리즈
이 인덕터는 높은 정격 전류, 낮은 DC 저항, 자기장 방사가 낮은 차폐 구조가 특징입니다.
핵심 기능 및 장점
- 방사가 낮은 차폐 구조
- 높은 정격 전류
- 낮은 DCR
- RoHS 준수 및 무할로겐
AEC-Q200 준수 차폐형 전력 인덕터 - 모델 SRR1050HA 시리즈
자기장 방사를 낮추는 페라이트 코어 / 페라이트 실드로 설계된 전력 인덕터로, 저 노이즈 작동 환경이 필수인 응용 분야에 최적입니다.
핵심 기능 및 장점
- 방사가 낮은 차폐 구조
- 장착 강도가 강화된 U-clip 단자
- 넓은 작동 온도 범위
- AEC-Q200 준수
- RoHS 준수 및 무할로겐
산업 등급 이더넷 전원 장치(PoE) 변압기 - 모델 POE 시리즈
Bourns® POE 시리즈 변압기는 많은 플라이백 컨트롤러와 함께 작동하도록 설계되었으며, VoIP 폰, WLAN AP, 보안 IP 카메라, 라우터, 게이트웨이 등 다양한 애플리케이션의 전압 및 회로 절연에 최적화되었습니다.
핵심 기능 및 장점
- 표면 장착
- 12~72W 전력
- 3.3~12V 출력 전압
- 정격 온도: -40°C ~ +165°C
- RoHS 준수
AEC-Q200 준수 2.25와트 플라이백 변압기 - Model BA60951CS
이 변압기는 자동차 등급으로 AEC-Q200을 준수하며 완전 자동화 생산 라인에서 제조되었습니다.
핵심 기능 및 장점
- 절연형 플라이백 변압기
- 120kHz에서 작동되는 절연 전원공급장치용으로 설계됨
- 작동 전압: 800V
- 기본 절연
- 2.25와트 출력 전력
- RoHS 준수
- AEC-Q200 준수
전류 감지 변압기 신제품 - 모델 PCS020 및 PCS040 시리즈
두 시리즈 모두 스위치 모드 전원공급장치, 모터 제어, 과부하 감지, 기타 AC 전류 애플리케이션 등 다양한 애플리케이션 용도에 적합합니다.
핵심 기능 및 장점
- PCS020의 경우 1차 정격 전류 최대 20A, PCS040의 경우 최대 40A
- 표면 장착
- 주파수 최대 1MHz
- 작동 온도: -40°C ~ 125°C
- RoHS 준수
전력선 통신(PLC) 변압기 - 모델 PFB 시리즈
모델 PFB 시리즈는 ST Micro 8500 PLC 시스템온칩(SoC)을 위해 설계되었으며 전송 특성이 탁월합니다. 이 시리즈는 스마트 그리드, 자동 검침(예: 에너지, 가스, 수도 계량기), PC 홈 네트워크 시스템, 가로등 시스템, 홈 오토메이션 시스템, CCTV 카메라 등 다양한 애플리케이션에 이상적입니다.
핵심 기능 및 장점
- 탁월한 전송 특성
- 컴팩트한 SMT 하우징
- PFBR45-ST는 작동 전압이 400VDC이며, 기능성 절연용으로 설계되었습니다.
- PFBR45-SP는 작동 전압이 400VDC이며, 강화 절연용으로 설계되었습니다.
- ST Micro 8500 PLC 시스템온칩(SoC)용으로 설계됨
- EN62368 및 EN61885 준수
- RoHS 준수
