Broadcom의 하이엔드 광학 감지 솔루션
- 동급 최고의 완전 통합형 3D ToF 거리 감지 센서를 통한 거리 측정
- 밝은 태양빛 아래에서도 정밀한 측정
- 초전기 감지기를 이용한 적외선 감지
- 거짓 경보 없음/보다 정밀한 측정 가능
- 실리콘 광증배관(SiPM) 제품의 단일 광자 감지
- 모든 단일 광자 포착
- UV-VIS-NIR 분광법을 이용한 스펙트럼 분석
- 산업 환경에 손쉽게 통합
- 안정적이고 견고한 분광계
- 및 감지 커튼용 IR/UV LED
- 모션 피드백 및 위치 지정용 인코더
- 모터 드라이브 하위 시스템의 전류 및 전압 측정 센서
신제품
TOF 센서
새로운 AFBR-S50-FEK 평가 키트 - 모든 센서를 위한 하나의 키트!
AFBR-S50-FEK TOF 평가 키트에는 Broadcom AFBR-S50 멀티 픽셀 TOF 센서 작업을 즉시 시작하는 데 필요한 모든 하드웨어가 포함되어 있습니다. Broadcom의 TOF 센서 제품군의 모든 제품과 함께 제공되며, 어댑터 보드의 센서 소켓에 쉽게 연결할 수 있습니다. 센서의 FOV 범위는 0.4° x 0.4°에서 13° x 6°이지만 일반적인 도달 가능 거리는 유형에 따라 10mm~50m입니다.
드론 애플리케이션에 이상적인 Broadcom의 TOF 센서 - 동영상 시청하기온디맨드 웨비나 - 비행 시간 3D 센서: 광학 측정의 새로운 도약
특징
- 마이크로컨트롤러 보드(STM32F401RE)
- TOF 소켓 탑재 브레이크아웃 보드
- TOF 센서 5개:
- AFBR-S50MV68B
- AFBR-S50MV85G
- AFBR-S50MV85I
- AFBR-S50LV85D
- AFBR-S50LX85D
- USB 케이블(USB를 통해 전원 공급)
- 정보 카드
응용 분야
- 거리 측정
- 공장 자동화 및 제어
- AMR/AGV
- UAV/드론
- 보안 감시
- 로봇 공학
- 인간과 기계의 상호 작용
- 이중화 및 기능 안전
- 재고 모니터링
- 충전 수준 모니터링
인코더
온디맨드 웨비나 - 배터리 없는 에너지 수확 인코더를 활용한 유지보수가 필요 없는 피드백 솔루션
에너지 수확 기술과 Broadcom AS20-M42M 시리즈 절대형 인코더를 소개합니다. 마그네틱 싱글턴 ASIC에 통합된 배터리 없는 멀티턴 카운터. 혁신적인 솔루션은 20mm 직경의 소형 패키지로 제공되며 SPI/SSI/BiSS-C/RS485의 프로토콜 옵션이 내장되어 있습니다.
신뢰할 수 있는 에너지 수확 멀티턴 인코더엄선된 인코더 백서 보기
스피커
Christian Liebhardt,
아날로그 및 신호 체인 기술 FAE, EBV Elektronik GmbH/Broadcom
Christian Liebhardt는 아날로그 및 신호 체인 제품 담당 기술 현장 응용 엔지니어이며, Munich 근처에 위치한 EBV Elektronik GmbH의 Broadcom 인코더 전문가입니다.
SiPM 제품
실리콘 광증배소자(SiPM) 제품을 이용한 단일 광자 감지
실리콘 광증배소자는 단일 광자 수준에 이르는 극히 약한 빛을 감지하도록 설계된 가이거 모드(SPAD)에서 작동하는 어발란체 포토다이오드 집합체입니다. 광원 및 적용 분야에 따라 수백~수천 개의 SPAD가 병렬로 연결되어 SiPM을 형성합니다. 각 SPAD에는 어발란체를 억제하고 다음에 들어오는 광자를 위해 다이오드를 리셋하는 일련의 내장 저항기가 포함되어 있습니다. SiPM 신호 출력은 센서에 부딪치는 광자의 수에 비례하는 전류입니다. 주 신호는 매우 높은 게인(>1 x 10⁶), 매우 빠른 응답, 짧은 회복 시간이 특징입니다.
적용 분야는 약한 빛 감지 및/또는 아주 양호한 타이밍 정보가 필요한 곳입니다. 전형적인 사례는 신틸레이터 기반 감지기 및 비행시간 시스템입니다. 사례에는 의료, IVDx, 유세포 분석, 안전 및 보안, 방사선 분광법, HEP 실험이 있습니다.
주요 장점:
- 높은 PDE
- 높은 다이내믹 레인지
- 낮은 크로스토크
- 낮은 다크 카운트 비율
- 짧은 회복 시간
추천 제품
Broadcom AFBR-S4N44P164M
매우 민감한 단일 광자 정밀 측정에 사용되는 실리콘 광증배소자(SiPM) 집합체.
Broadcom® AFBR-S4N44P164M은 매우 민감한 단일 광자 정밀 측정에 쓰이는 4×4 실리콘 광증배소자(SiPM) 집합체입니다. 이 제품은 낮은 다크 카운트 비율 및 낮은 크로스토크와 함께 동급 최고의 광자 감지 효율(PDE)을 제공합니다. SiPM의 피치는 양쪽 방향 모두에서 4mm입니다. 에폭시 투명 몰드 컴파운드로 캡슐화하였으며 UV 파장까지의 높은 투명도를 제공합니다.
애플리케이션 노트
초전 감지기
박막 초전 센서: 2um~14um 파장에서 적외선 감지
초전 감지기는 적외선 감지 부품으로 2~14um 파장 감지에 자주 사용됩니다. Broadcom의 박막 초전 센서는 독특하며 사용자에게 다양한 이점을 제공합니다.
당사는 TO-39 또는 SMD 패키지로 제공되는 박막 아날로그 및 디지털 감지기 부품 전체 제품군을 제공합니다. 당사의 감지기는 단일 또는 다중 채널 버전으로 제공됩니다. ezPyro 디지털 감지기에는 작은 SMD 패키지에 높은 수준의 구성 가능한 전기적 집적도를 구현한 고품질 센서가 내장되어 있습니다. 이러한 센서는 신뢰성이 높고 다양한 범위의 가스, 화염, 식품, 오일 감지에 사용됩니다.
주요 장점:
- 높은 응답성
- 가장 빠른 응답
- 시간 경과에 따른 성능 저하가 없음
- 견고한 패키지
- 낮은 마이크로포닉스
동영상: 초전 센서 기술
디지털 SMD의 핵심 이점:
- 소형 폼 팩터:
- 최저 시스템 비용
- 리플로우 납땜성
- 순간 설정 기능
- API 환경
- 가장 낮은 전력 소비
주요 응용 분야:
- NDIR 분광학 및 가스 감지
- 메탄 및 냉매 누설 감지
- 호기말 이산화탄소 분압측정, COPD, 수면 무호흡 모니터
- 현장 진료 의료 호기 분석
- 에탄올 호기 감지
- 화염 감지
- 화염 억제
- 수소 화염 모니터링 및 감지
- CCTV 화염 인식
추천 제품
Broadcom AFBR-S4N66P024M
Broadcom AFBR-S6PYxxxx 제품군
작은 SMD 패키지에 높은 수준의 구성 가능한 전기적 집적도를 구현한 고품질 센서.
초전기 센서
호기말이산화탄소분압측정용 초전기 센서 – 동영상 보기
TOF 센서
Broadcom - 혁신적 광학 기술을 이용한 스마트 센싱
Broadcom은 의료, 산업, 자동차, 바이오메디컬, 과학 연구 애플리케이션에 사용되는 스마트 센싱을 위한 일련의 독특한 광학 센서를 공급합니다. 이러한 제품군에는 거리 및 모션 측정용 ToF(Time-of-Flight) 센서와 센싱 애플리케이션을 위한 조명 커튼용 IR LED가 있습니다.
거리 및 모션 측정을 위한 ToF 3D 다중 픽셀 센서 제품군
광학 거리 측정은 산업용 애플리케이션에 다양하게 사용됩니다. 수년 동안 ToF 센서는 공장 자동화 및 생산에서 계측 및 모니터링 작업에 사용되어 왔습니다. 정밀한 3D 정보 및 드론이나 AMR/AGV 등 확장된 범위가 필요한 광학 거리 측정의 새로운 사용 사례가 등장했습니다.
다중 픽셀 거리 및 모션 측정 센서 IC 기술은 광학 ToF 원리에 기초합니다.
- AFBR-S50은 간접적인 ToF 원리에 기초한 다중 픽셀, 광학 거리 및 모션 측정 센서 모듈입니다.
- 이들 센서에는 내장 레이저 광원, 광학 수신기 어레이, 빔 조준 렌즈가 포함되어 있습니다.
특징:
- 최대 3kHz의 매우 빠른 측정 속도
- 최대 200kLux의 작동
- 3D 모션 탐지용 다중 픽셀
- 내장 보정 클럭 소스
- 평균 ±1% 이하의 정확도 오류
- 비모호범위(unambiguous range): 2f 모드에서 최대 100m
- 시스템 상태 모니터링용 참조 픽셀
- 레이저 등급 1, 눈에 안전함
동영상: 드론 응용 분야의 비행 시간 센서
Broadcom ToF 센서 AFBR-S50 센서 이점
- 100klux 이상의 주변 빛에 면역성이 있음
- 내장 레이저 광원(850nm/680nm)
- 높은 통합 수준
- 거리 범위 0.01 ~ 30m
- 오류 1% 이하의 정확도
- 다중 픽셀 옵션(1~32 픽셀)
- 모든 표면 조건에서 정상 작동
- 최대 3kHz 프레임 레이트
- 1등급 레이저(직접 응시해도 안전함)
- 시스템 상태 모니터링용 참조 픽셀
업계의 대상 애플리케이션
- 공장 자동화
- 산업용 센서
- 상품/팔레트 적재 수준
- 칸반 선반 적재 수준
- 컨테이너 점유
- 대상 감지
- 물류 - 상품 측정
- 로봇 - 내비게이션 및 충돌 감지
- HMI의 기능 안전
- 고속 자동 초점
- 스테레오 카메라 검증/참조
- GPS 음영 지역에서의 드론 내비게이션
- AMR, AGV, UAV 내비게이션
AFBR-S50 ToF 센서 제품군
| TOF 센서 | AFBR-S50MV85G | AFBR-S50LV85D | AFBR-S50LX85D | AFBR-S50MV68B | AFBR-S50MV85I |
|---|---|---|---|---|---|
| 표준 제품군 | ∼10m | ∼30m | ∼50m | ∼10m | ∼5m |
| 레이저 광원 | 850nm(IR) | 850nm(IR) | 850nm(IR) | 680nm(적색광) | 850nm(IR) |
| 1m 거리에서 빔 스팟 크기: | 7cm | 3.5cm | 3.5cm | 0.7cm | 23cm x 10.5cm |
| 조명 픽셀 |  7-16 (32) |  1-2 (32) |  1-2 (32) |  1 (32) |  32 |
| 불안정한 센서 Fov: | 4°x4° | 2°x2° | 2°x2° | 0.4°x0.4° | 12.4°x5.4° |
| 표준 적용 분야: | 거리 및 방향 | 거리 | 장거리 | 가시 스팟을 포함한 거리 | 내비게이션, 충돌, 회피, 오버행 |
| 생산 상태: | 생산 | 생산 | 생산 | 생산 | 생산 |
추천 제품
AFBR-S50-FEK ToF 제품군 평가 키트
평가 키트 구성품:
- 마이크로컨트롤러 보드
- 어댑터 보드 및
- AFBR-S50MV85G
- AFBR-S50MV85I
- AFBR-S50LV85D
- AFBR-S50LX85D
- AFBR-S50MV68B
- USB 케이블
추가 문서:
UV–VIS–NIR 분광법
Broadcom 분광기 솔루션
Broadcom은 광범위한 산업 및 모바일 분야에 적용할 수 있는 UV–VIS–NIR 측정용 소형 모듈식 분광계 장치를 제공합니다.
분광기 특징:
- 190~1,700nm 파장
- 소형 크기
- 낮은 미광 및 높은 광학 성능
- 내구성
- 높은 안정성 및 열 안정성
- 다양한 디지털 인터페이스
기기에 구현하기가 최대한 쉬워집니다!
분광기: 190nm~1,700nm 스펙트럼 분석
디지털 SMD의 핵심 이점:
- 매우 신뢰할 수 있고 안정적인 성능
- 초소형 사이즈
- 산업 환경에 강함
- 쉽게 통합할 수 있음: USB, SPI, UART
- 정교한 무료 소프트웨어 및 오픈 소스 SDK
- 파장 범위 수정 가능
주요 응용 분야:
- 의료용 영상
- 임상전/전신 PET
- 광자계수 CT
- 생명과학
- 라돈 감지
- 유세포 분석
- 세포 분류
- 형광
- 태양광 시뮬레이터
- 범용 분광법
추천 제품
분광계 Qwave
220nm~1,040nm의 광학 측정을 위한 높은 광학 성능, 해상도, 감도를 제공하는 소형 분광계 Qwave 분광계는 작은 크기에서 높은 성능이 필요한 응용 분야에 이상적인 분광 계측기입니다.
특징
- 220nm~1,040nm의 3가지 파장 구성
- 스펙트럼 분해능: 0.3~0.6nm
- 높은 감도 및 해상도
- 독보적인 열 안정성
- 소프트웨어 및 소프트웨어 개발 키트 포함
- 크기: 89.5 x 68.0 x 19.5mm
지금 구매하기분광계 Qmini
190nm~1,100nm의 6가지 파장 구성으로 사용할 수 있는 소형 분광계 Qmini는 산업 및 현장 진료 적용 분야를 위한 많은 수의 OEM 요구 사항을 충족하는 유연하고 밀접한 통합을 위해 최적화되어 있습니다.
특징
- 190nm~1,100nm의 6가지 파장 구성
- 스펙트럼 분해능: 0.3~1.5nm
- 소형 크기
- 다양한 디지털 인터페이스(USB,UART, SPI)
- 소프트웨어 및 소프트웨어 개발 키트 포함
- 크기: 64.0 x 42.0 x 14.5mm
지금 구매하기IR/UV LED
Broadcom의 IR 및 UV-A LED
Broadcom은 가시 LED부터 비가시 제품까지 모든 LED 고객을 위한 원스톱 상점입니다. LED 성능, 효율성, 안정성으로 유명한 Broadcom은 고조도/고전력 LED, PLCC 표면 장착 LED와 디스플레이 백라이트 모듈 솔루션을 포함한 광범위한 제품 포트폴리오를 제공합니다.
적외선 LED 및 UV-A LED가 포트폴리오에 추가되었습니다.

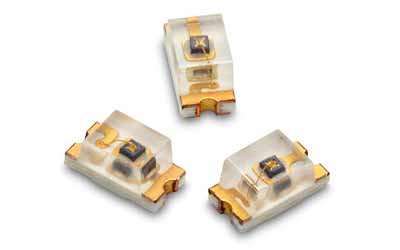

IR LED – 새 제품군
Broadcom의 와이드 레인지 IR 이미터의 파장은 850nm, 880nm, 890nm, 940nm로 구성되며, THT, ChipLED, PLCC2, PLCC4, PolyLED, 고전력 및 SMT-램프 등 다양한 패키지 형태로 제공됩니다. . 요청 시 감지기도 구매할 수 있습니다.
적용 분야는 라이트 커튼, 전기, 수도 가스 계량기, 연기 감지기, 가전제품, 머신 비전, 주차 제어입니다.
UV LED: LED 기술의 장점
기술에 대한 열정
에피소드 1
추천 제품
엔코더
Broadcom 엔코더를 사용한 효율성 향상
친환경 애플리케이션을 지원하는 다재다능한 엔코더 솔루션
모션 및 피드백 제어를 위해 단회전 및 다회전 포지션 모두 제공
- 서보 모터 속도 제어를 위한 증분형 엔코더
- 혹독하고 까다로운 환경에 필요한 온도에서 작동하도록 설계된 광학 및 마그네틱 엔코더
풍력 터빈
엔진실(모든 발전 구성품, 기어박스, 드라이브 트레인 등을 하우징하는 주요 구조)의 요(Yaw) 제어 모니터링에 절대형 엔코더가 사용됩니다. 절대형 엔코더는 다양한 바람 조건에 맞추기 위한 블레이드 피치 제어에 이상적입니다.
발전기 속도 모니터링에 증분형 엔코더를 사용할 수 있습니다.
태양광 패널
절대형 엔코더는 최적의 태양광 방향 및 조건에 맞춰 조절하기 위한 패널 위치 모니터링에 이상적인 솔루션입니다.
자율 주행 전기차의 LiDAR
폴리곤/회전 미러, 속도 제어용 반사형 및 마그네틱 엔코더
자료
Broadcom 엔코더를 사용한 효율성 향상
Broadcom이 친환경 애플리케이션을 지원하는 방법 알아보기
온디맨드 웨비나
- 신뢰할 수 있는 에너지 하베스팅 다회전 엔코더
백서
- BLDC 정류 및 피드백 시스템 간소화
- 소형 반사식 엔코더 - 휴대용 의료 기기 시장을 위한 합리적인 가격의 센서
AEAT-9922
Broadcom AEAT-9922는 360° 전체 회전에 걸쳐 정확하게 각도를 측정하는 각도 마그네틱 회전 센서입니다
AR18
AR18 시리즈는 공간 제약 애플리케이션의 수요 증가에 대응하기 위해 설계된 미니어처 절대형 엔코더 ASIC입니다
AR25 시리즈
AR25 시리즈는 공간 제약 애플리케이션의 수요 증가에 대응하기 위해 설계된 미니어처 절대형 엔코더 ASIC입니다.

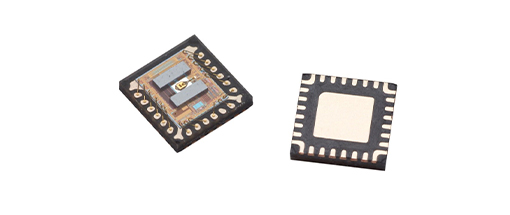

Broadcom AEDR-9820/9830
3채널 증분형 엔코더 AEDR-9820(225LPI) 및 AEDR-9830(318LPI)은 넓은 온도 및 주파수 범위에서 작동하는 소형 반사식 아날로그/디지털 증분형 엔코더입니다.
Broadcom AS38-H39x 시리즈 39비트 절대형 엔코더 제품군
AS38-H39E-Sxxx는 39비트 분해능(23비트 단회전 및 16비트 다회전)을 갖는 다회전 절대형 엔코더 시리즈입니다.
추천 제품
실리콘 광증배소자(SiPM) 제품을 이용한 단일 광자 감지
실리콘 광증배소자는 단일 광자 수준에 이르는 극히 약한 빛을 감지하도록 설계된 가이거 모드(SPAD)에서 작동하는 어발란체 포토다이오드 집합체입니다.
동급 최고의 내장 3D ToF 제품군을 이용한 거리 측정
Broadcom은 의료, 산업, 자동차, 바이오메디컬, 과학 연구 애플리케이션에 사용되는 거리 및 모션 측정용 비행시간(ToF) 센서를 포함하는 일련의 독특한 스마트 센싱용 광학 센서를 공급합니다.
