임베디드 계측을 위해 개발자와 엔지니어에게 제공되는 유연한 개방형 솔루션
신호 처리 애플리케이션은 높은 컴퓨팅 성능과 전력 효율성이 필요합니다. Digilent의 신제품 Eclypse Z7과 USB 104 A7이 그 솔루션을 제공할 수 있습니다. 모듈형 확장을 위한 고속 Zmod 포트가 특징인 두 플랫폼은 신속하고 유연하며, 엔지니어와 연구자가 에지 컴퓨팅, 의료, 통신 애플리케이션을 위한 혁신적이고 강력하며 새로운 고속 계측, 제어, 측정 시스템 개발에 걸리는 시간을 줄여줍니다.
Zmod는 SYZYGY 호환 확장 모듈입니다. SYZYGY는 훨씬 높은 디지털 속도/대역폭 제공을 목표로 하는 FPGA 보드용 고속 I/O 확장 표준입니다. SYZYGY 확장을 사용하여 베이스 보드에 연결하는 경우, 이 조합은 계측, 고속 제어 및 SDR 제품을 위한 강력한 프로토타이핑 플랫폼 역할을 합니다.
Eclypse Z7: SYZYGY 호환 확장 기능을 갖춘 Zynq-7000 SoC 개발 보드
USB104 A7: SYZYGY 호환 확장 기능의 Artix-7 FPGA 개발 보드
Zmod Scope 1410: 2채널 14비트 오실로스코프 모듈
Zmod AWG 1411: 2채널 14비트 임의 파형 발생기(AWG) 모듈
Digilent Eclypse Z7을 통해 생산성을 최적화하고 설계 흐름을 가속화하세요
계측 애플리케이션에 최적인 플랫폼
Eclypse Z7이란?
Digilent의 Eclypse Z7은 새로운 Eclypse 플랫폼의 첫 호스트 보드로서, 모듈형 기능과 고속 I/O는 물론 계측 애플리케이션을 위해 전력과 유연성을 결합한 FPGA SoC를 자랑합니다. Eclypse 플랫폼은 표준 개발 보드 이상의 가치를 제공합니다. 새롭게 개발된 소프트웨어 아키텍처와 결합하여 새로운 방식으로 설계 흐름을 간소화하고 가속하는 새로운 방식으로 생산성과 유연성에 최적화된 강력한 연구 및 프로토타이핑 플랫폼을 구현합니다. Xilinx의 Zynq 7020 FPGA SoC 외에도, Eclypse Z7는 Opal Kelly의 새로운 SYZYGY 표준을 사용하는 두 개의 고속 커넥터가 특징입니다. 이를 통해 Digilent의 새로운 Zmod 제품군에 연결하여 고성능 I/O를 지원합니다.
그러나 하드웨어는 Eclypse 플랫폼의 많은 장점 중 일부에 지나지 않습니다. Petalinux가 기본적으로 제공되며, 사전 구축된 리눅스 이미지가 대량 데이터 전송용 소프트웨어 API와 함께 제공됩니다. 소프트웨어 아키텍처는 완전 개방형이며 맞춤화 구성이 가능합니다. 이 시스템을 통해 새로운 사용자는 원할 때까지 하드웨어를 만지지 않고 시작할 수 있으며, 내장된 고급 API 지원을 통해 사용자는 FPGA와 직접 인터페이스하지 않고도 하드웨어 가속의 이점을 누릴 수 있습니다.
지금 구매하기동영상
특징
- Zynq 7020 SoC
- Zmod 확장을 위한 2x SYZYGY 표준 인터페이스 커넥터
- 표준 지원 최대 500MHz의 데이터 속도
- PL 전용 설계를 위해 Zynq PL에 연결된 125MHz 오실레이터
- Pmod 확장용 2x Pmod 커넥터
- USBUART와 JTAG 프로그래밍을 위한 Micro USB 포트
- JTAG 프로그래밍 헤더
- 프로그래밍 모드 선택 점퍼: JTAG, QSPI, SD
- 10/100/1000 이더넷 PHY를 갖춘 이더넷 커넥터
- 사용자 USB 호스트/디바이스/OTG를 위한 마이크로 USB 커넥터
- 마이크로SD 카드 슬롯
- 2x 사용자 RGB LED, 2x 사용자 버튼
- 키트 포함
- 12V 5A 전원공급장치, US 및 EU용 어댑터
- USB A-Micro B 프로그래밍 케이블
- USB A-Micro A 케이블 ("USB" 커넥터 용)

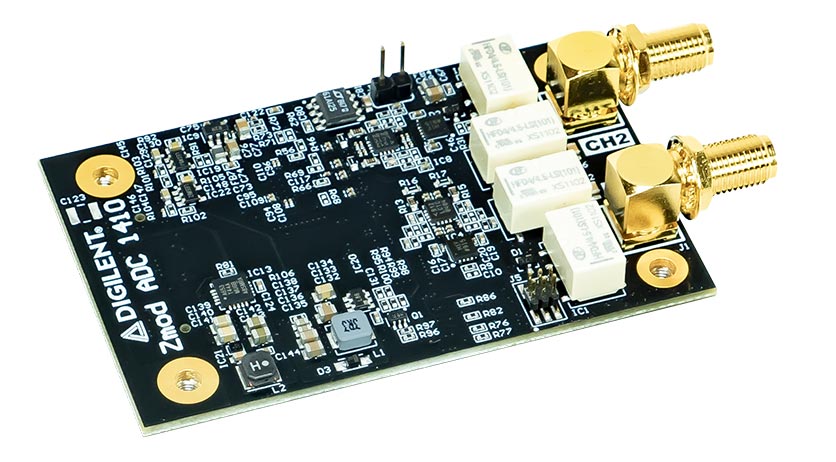

Zmod Scope 1410 SYZYGY 호환 듀얼 채널 14비트 아날로그-디지털 컨버터 모듈
Zmod Scope 1410이란?
Zmod Scope 1410은 Digilent의 최초 SYZYGY 호환 확장 모듈 중 하나입니다. SYZYGY 표준은 FMC보다 훨씬 작고 가격이 낮은 폼팩터로 Pmod보다 훨씬 높은 속도/대역폭의 디지털 인터페이스를 제공하며, 사용자가 애플리케이션에 적합한 I/O로 FPGA 개발 보드를 구성할 수 있도록 지원합니다.
Zmod Scope 1410은 아날로그 디바이스 AD9648, 듀얼 채널, 고속, 저전력, 14비트, 105MS/s 아날로그-디지털 컨버터(ADC)가 탑재되어 있습니다. SYZYGY 캐리어에 의해 구동되는 Zmod ADC는 두 개의 동시 신호
(1MΩ, ±25V, 싱글 엔드, 14비트, 100MS/s, 70MHz+ 대역폭)를 획득할 수 있습니다. 아날로그 입력은 SMA 케이블을 사용하여 회로에 연결할 수 있습니다.
Eclypse Z7 또는 Genesys ZU와 같은 SYZYGY 확장을 사용하여 베이스 보드에 연결하면 계측, 고속 , 제어 및 SDR 제품을 위한 강력한 프로토타이핑 플랫폼 역할을 합니다. 이러한 확장 기능을 활용함으로써 사용자는 디바이스의 컴포넌트 차원의 상호작용에 집중하는 대신 해당 솔루션의 분석 및 시스템 차원에 더 많은 시간을 할애할 수 있습니다.
지금 구매하기특징
- 아날로그 디바이스 AD9648
- 채널: 2
- 채널 유형: 싱글 엔드
- 분해능: 14비트
- 입력 범위: ±1V(높은 이득) 또는 ±25V(낮은 이득)
- 절대 분해능 0.13mV(높은 이득) 또는 3.21mV(낮은 이득)
- 샘플링 레이트(실시간): 100MS/s
- 입력 임피던스: 1MΩ||18pF
- 아날로그 대역폭: 70 MHz+ @ 3dB, 30 MHz @ 0.5dB, 20 MHZ @ 0.1dB
- 입력 보호 범위: ±50V
Zmod AWG 1411 SYZYGY 호환 듀얼 채널 14비트 디지털-아날로그 컨버터 모듈
Zmod AWG 1411이란?
Zmod AWG 1411은 Digilent의 최초 SYZYGY 호환 확장 모듈 중 하나입니다. SYZYGY 표준은 FMC보다 훨씬 작고 가격이 낮은 폼팩터로 Pmod보다 훨씬 높은 속도/대역폭의 디지털 인터페이스를 제공하며, 사용자가 애플리케이션에 적합한 I/O로 FPGA 개발 보드를 구성할 수 있도록 지원합니다.
Zmod AWG 1411은 아날로그 디바이스 AD9717, 듀얼 채널, 고속, 저전력, 14비트, 125MS/s 디지털-아날로그 컨버터(DAC)가 탑재되어 있습니다. SYZYGY 캐리어로 구동되는 Zmod DAC는 두 개의 동시 신호(50Ω, ±5V, 싱글 엔드, 14비트, 100MS/s, 40MHz+ 대역폭)를 생성할 수 있습니다. 아날로그 출력은 SMA 케이블을 사용하여 회로에 연결할 수 있습니다.
Eclypse Z7 또는 Genesys ZU와 같은 SYZYGY 확장을 사용하여 베이스 보드에 연결하면 계측, 고속 , 제어 및 SDR 제품을 위한 강력한 프로토타이핑 플랫폼 역할을 합니다. 이러한 확장 기능을 활용함으로써 사용자는 디바이스의 컴포넌트 차원의 상호작용에 집중하는 대신 해당 솔루션의 분석 및 시스템 차원에 더 많은 시간을 할애할 수 있습니다.
지금 구매하기특징
- 아날로그 디바이스 AD9717
- 채널: 2
- 채널 유형: 싱글 엔드
- 분해능: 14비트
- 절대 분해능 (진폭 ≤1.25V): 167μV
- 절대 분해능 (진폭> 1.25V): 665μV
- 출력 임피던스: 50Ω
- 샘플링 레이트(실시간): 100MS/s
- AC 진폭(최대): ±5V
- 아날로그 대역폭: 40 MHz @ 3dB, 20 MHz @ 0.5dB, 14 MHz @ 0.1dB
- 슬루율(2V 단계): 180V/μs
Eclypse Z7 번들은 임베디드 계측 시스템을 위한 최적의 플랫폼입니다
Eclypse Z7 번들이란?
Digilent의 Eclypse Z7 번들은 에지 컴퓨팅, 의료, 통신 애플리케이션을 위한 고속 계측, 제어 및 측정 시스템을 제작하기 위한 완벽한 솔루션을 제공합니다. Eclypse Z7 번들에는 Eclypse Z7, Zmod Scope 1410, Zmod AWG 1411이 포함됩니다. 두 Zmod 모두 100MSPS, 14비트 컨버터를 사용합니다. 다른 Zmod를 추가하여 번들을 커스터마이징할 수 있습니다.
Zmod Scope 1410은 아날로그 디바이스 AD9648, 듀얼 채널, 고속, 저전력, 14비트, 105MS/s 아날로그-디지털 컨버터(ADC)가 탑재되어 있습니다. SYZYGY 캐리어로 구동하는 Zmod ADC는 두 개의 동시 신호
(1MΩ, ±25V, 싱글 엔드, 14bit, 100MS/s, 70MHz+ 대역폭)를 생성할 수 있습니다. 아날로그 출력은 SMA 케이블을 사용하여 회로에 연결할 수 있습니다.
Zmod AWG 1411은 아날로그 디바이스 AD9717, 듀얼 채널, 고속, 저전력, 14비트, 125MS/s 디지털-아날로그 컨버터(DAC)가 탑재되어 있습니다. SYZYGY 캐리어로 구동되는 Zmod DAC는 두 개의 동시 신호(50Ω, ±5V, 싱글 엔드, 14비트, 100MS/s, 40MHz+ 대역폭)를 생성할 수 있습니다. 아날로그 출력은 SMA 케이블을 사용하여 회로에 연결할 수 있습니다.
Eclypse Z7 번들에는 무료 예제 프로젝트가 함께 제공되어, 사용자는 Eclypse Z7 번들에서 기본 신호 처리 애플리케이션이 구현되는 과정을 볼 수 있습니다.
지금 구매하기특징
세 가지 옵션
- Eclypse Z7 + Zmod ADC 1410 + Zmod DAC 1411
- Eclypse Z7 + 2개의 Zmod ADC 1410
- Eclypse Z7 + 2개의 Zmod DAC 1411
Eclypse Z7: Zynq-7000 SoC 개발 보드
- Zynq-7000 APSoC
- 1 GiB DDR3L, 32-bit bus @ 1066 MT/s
- 기가비트 이더넷 PHY
- SYZYGY 표준 인터페이스 사양을 따르는 두 개의 포트
Zmod Scope 1410
- 채널: 2개의 싱글 엔드
- 분해능: 14비트, 샘플링 레이트(실시간): 100MS/s
- 아날로그 대역폭: 70 MHz+ @ 3dB, 30 MHz @ 0.5dB, 20 MHZ @ 0.1dB
Zmod AWG 1411
- 채널: 2개의 싱글 엔드
- 분해능: 14비트, 샘플링 레이트(실시간): 100MS/s
- 아날로그 대역폭: 40 MHz @ 3dB, 20 MHz @ 0.5dB, 14 MHz @ 0.1dB
USB104 A7: SYZYGY 호환 확장 기능의 Artix-7 FPGA 개발 보드
USB104 A7이란?
Digilent의 USB104 A7은 강력한 기능과 다목적성을 자랑하며, 산업용 SWaP 애플리케이션을 위한 컴팩트하고 내구성 높은 패키지 형식입니다. 산업용 온도 범위에서 사용할 수 있게 설계된 USB104 A7은 작동 범위가 -40C~100C인 Xilinx Artix-7 XC7A100T가 특징입니다. 또한 USB104 A7은 Zmod 확장 모듈을 추가하여 고속 데이터 수집을 위한 SYZYGY 포트를 제공합니다. 이를 통해 사용자는 임베디드 시스템에서 커스터마이징된 FPGA 기반 데이터 수집과 신호 처리 애플리케이션을 신속하게 개발/운영할 수 있습니다. 이상적인 응용 분야에는 산업 자동화, 임베디드 OEM, 통신 및 군사 항공 분야 등이 포함됩니다.
USB104 A7은 작고 견고한 PC/104 보드 외형 및 장착 치수를 따릅니다. I/O는 온보드 LED와 푸시 버튼이 함께 제공됩니다. SYZYGY 호환 Zmod 확장은 12핀의 Pmod 포트와 함께 제공됩니다. 온보드 USB 허브 및 컨트롤러는 단일 연결로 USB104-A7을 JTAG, UART 및 병렬 데이터 인터페이스(DPTI)와 편리하게 연결할 수 있습니다. DPTI 데이터 전송 인터페이스를 통해 호스트-FPGA 데이터 전송이 이루어지며, Digilent의 Adept 2 애플리케이션으로 쉽게 관리할 수 있습니다. 이러한 사용 편의성과 고속 데이터 전송 덕분에 배포된 시스템에 특히 유용합니다.
지금 구매하기특징
- Xilinx의 산업용 온도 등급의 Artix-7 FPGA (XC7A100T-1CSG324I)
- 512 MB Micron DDR3, 16-bit bus @ 800 or 667 MT/s(전압 구성에 따름)
- 16MB Spansion Quad-SPI 플래시
- USB-JTAG 프로그래밍 회로
- USB-UART 브리지
- 호스트-FPGA 고속 데이터 전송을 위한 Adept DPTI/DSPI 데이터 전송 인터페이스
- 온보드 USB 허브로 인해 다중 USB 케이블 연결이 필요 없음
- 표준 SYZYGY 포트 1개(Zmod)
- 표준 Pmod 포트 3개
- PCB는 PC/104 폼팩터를 준수하며 표준 장착 구멍이 포함됩니다
- 배럴 잭에 부착된 5V 외부 DC 어댑터 또는 USB 헤더로 구동함
- USB와 외부 전원 간 자동 전환, 외부 수신 설정 기능
- NCP380 부하 스위치가 USB 전류를 2A로 제한하고 돌입 전류를 감소시킴
