사용이 쉬운 확장형 구성 가능 솔루션으로 Xilinx FPGA의 전원 설계를 단순화하고 가속화하십시오.

TIDA-050000 및 TIDA-01480 참조 설계는 비용 최적화된 Xilinx 포트폴리오(Spartan-7, Artix-7, Zynq-7000)의 설계와 Zynq UltraScale+ ZU2CG-ZU3EG MPSoC의 설계를 각각 단순화하고 가속화합니다.

이러한 설계는 다양한 Xilinx 장치에 전력을 공급할 수 있을 만큼 확장 가능하며 고객의 사용 사례에 맞게 구성할 수도 있습니다.

자세히 알아보고 싶으십니까? 그렇다면 4월 26일 개최되는 무료 웨비나에 참석해 보십시오. 지금 등록하십시오!

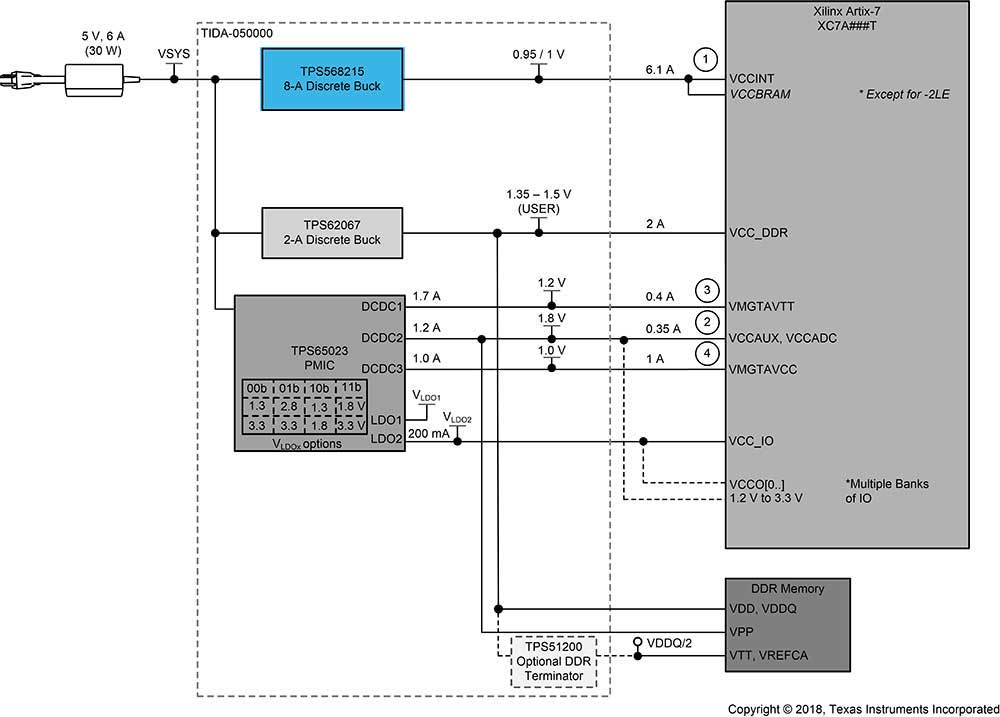

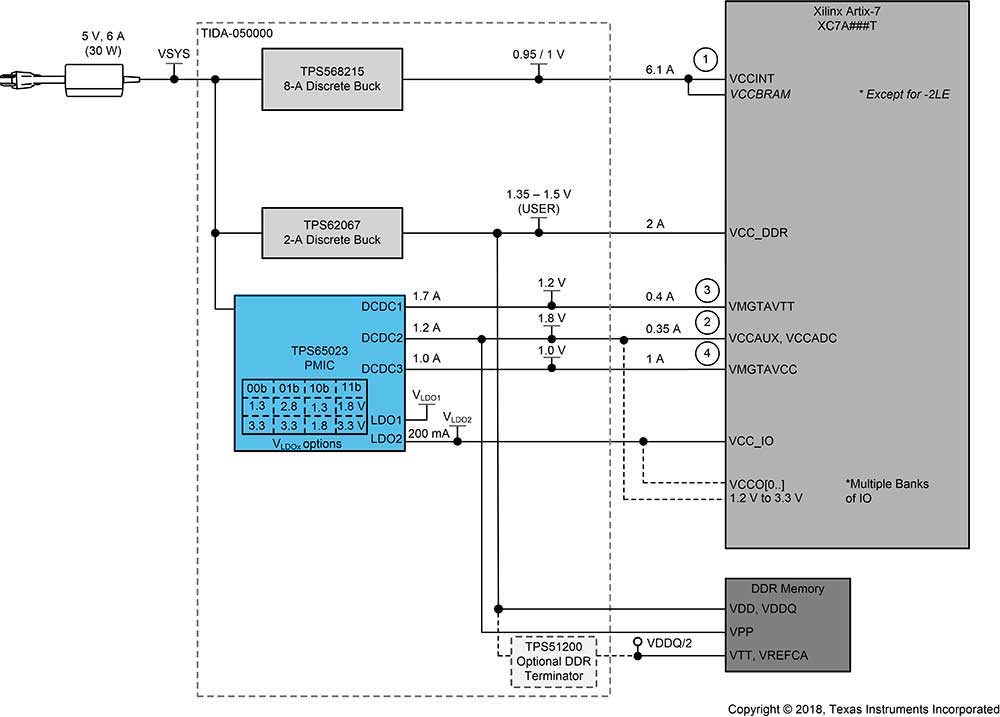

Xilinx Artix®-7 FPGA의 통합형 전원 공급 장치 참조 설계

TIDA-050000 참조 설계의 이 변형은 Artix-7 FPGA에 맞게 수정되었으며 Xilinx 전력 레일과 비슷한 명명법을 사용합니다. Artix-7용 이 참조 설계의 변형은 ZU+ 장치 제품군을 위한 TIDA-01480의 변형 001과 가장 비슷합니다. 솔루션 크기 = 1.008in2(650mm2)

Xilinx Spartan®-7 FPGA의 통합형 전원 공급 장치 참조 설계

TIDA-050000 설계의 이 변형은 변형 006과 동일한 부품을 사용하지만 Spartan-7 장치와 주변기기의 I/O에 전원을 공급하기 위한 예비 레일이 더 많습니다. TPS568215는 8A의 부하 전류를 지원합니다. TPS54418(4A)은 FPGA에 더 낮은 전류가 필요할 경우 최종 설계에서 대체될 수 있습니다. 솔루션 크기 = 1.008in2(650mm2)

제품 범위를 보려면 오른쪽의 부품 번호를 클릭하십시오.

`

Xilinx Zynq®-7000 FPGA의 통합형 전원 공급 장치 참조 설계

Zynq-7000 SoC는 TIDA-050000 참조 설계로 추구하는 가장 전력 최적화된 장치입니다. 그렇기 때문에 고전류 8A TPS568215는 이 변형에 포함되지 않습니다. 코어 레일 VCCINT에 최대 10A에 달하는 전류가 필요한 경우 TPS56C215는 PCB에 조립 가능합니다. 솔루션 크기 = 0.723in2(466mm2)

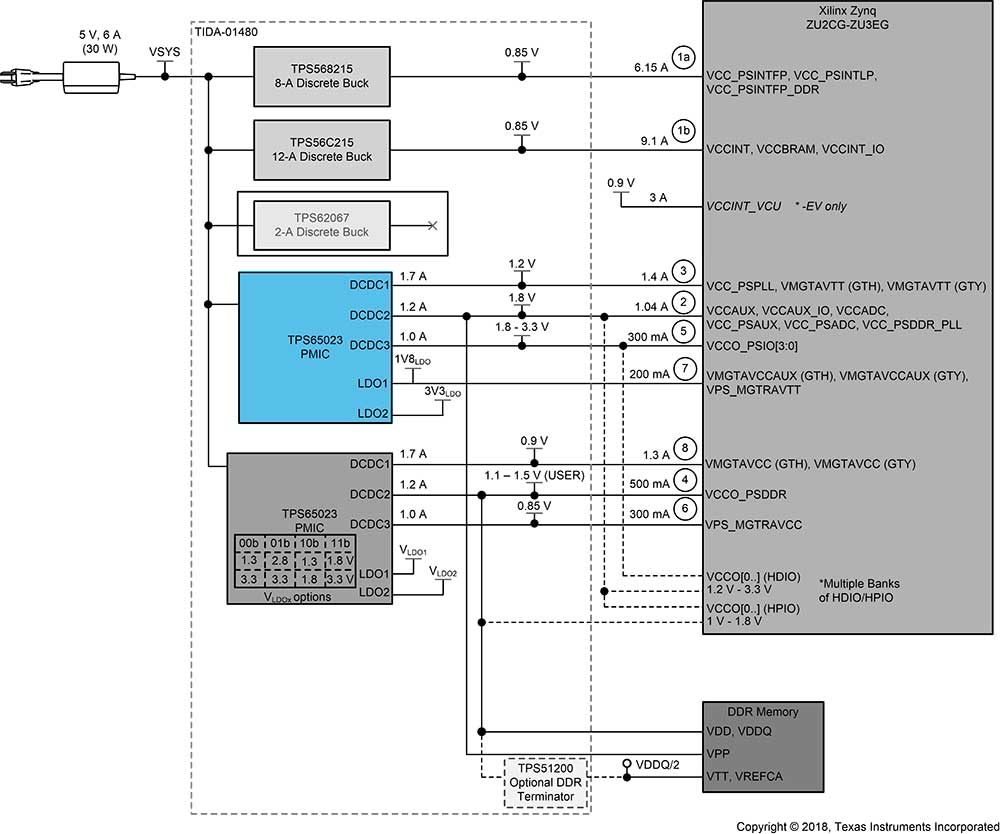

Xilinx Zynq UltraScale+의 통합형 전원 공급 장치 참조 설계

TIDA-01480 참조 설계는 조립 변형이 5가지입니다. 이 참조 설계의 변형들은 Zynq UltraScale+ 제품군에 전력을 공급하기 위한 용도이며 ZU+ 장치에서 원하는 최적화와 멀티-기가비트 트랜시버(MGT)의 사용 여부에 따라 명명됩니다. Always-On Cost-Optimized(MGT 사용)라는 변형 002가 참조용으로 나와 있습니다. 솔루션 크기 = 1.614in2(1041mm2), Xilinx 장치의 MGT가 사용되지 않는 변형 001에서는 1.337in2(863mm2)로 줄어듭니다.
