Infineon PSOC™ 4100T Plus MCU
시스템 제어 및 HMI 응용 분야에 적합한 고급 감지 솔루션을 위한 5세대 CAPSENSE™ 및 다중 감지 기술
Arm® Cortex®-M0+ 마이크로컨트롤러의 PSOC™ 4100T Plus 제품군은 아날로그 및 디지털 블록을 5세대 CAPSENSE™, 유도 감지, 액체 수위 감지를 포함한 Infineon의 고성능 다중 감지 기술과 결합합니다. PSOC™ 4100T Plus는 PSOC™ 4 제품군에서 상당한 업그레이드가 이루어진 버전으로 다중 감지, 향상된 ESD 보호, 개선된 클럭 정확도를 통해 고급 HMI 기능을 제공합니다.
Infineon의 5세대 CAPSENSE™ 기술은 이전 모델에 비해 상당히 개선된 성능을 제공하며, 신호 대 잡음비(SNR) 성능이 10배 더 높으면서도 전력 소비는 10배 더 낮습니다. 이러한 기초 위에 구축된 PSOC™ 4100T Plus 마이크로컨트롤러에는 고급 유도 감지 기능이 통합되어 있으며, 센서 인덕턴스와 작동 주파수 측면에서 유연성을 제공하는 차압 및 비율 메트릭 감지 아키텍처를 활용합니다. 또한 PSOC™ 4100T Plus 마이크로컨트롤러는 액체에 직접 접촉하지 않고 작동하는 액체 수위 감지 기술을 갖추고 있어 노이즈가 심한 환경에서도 사용하기에 적합합니다. 또한 이 기술은 폼 및 잔여물 간섭을 억제하면서 다양한 종류의 액체를 감지할 수 있는 기능을 갖추고 있어 전체적인 신뢰성과 정확도를 높입니다.
SAR ADC, MCU 주변 장치 및 다중 감지와 결합된 대용량 메모리 옵션은 PSOC™ 4100T Plus를 시스템 제어 및 HMI 응용 분야에 이상적인 MCU로 만들어 줍니다.
특징
32비트 MCU 하위 시스템
- 48MHz Arm® Cortex®-M0+ CPU
- 최대 128KB의 플래시
- 최대 32KB의 SRAM
- DMA 컨트롤러
아날로그
- 12비트, 1-Msps SAR ADC
저전력 1.71V ~ 5.5V 작동
- 8µA 상시 작동형 터치 감지 기능을 갖춘 딥슬립 모드
- 300μA(평균)의 활성 터치와 추적을 통해 저전력 최적화 자율 감지
5세대 CAPSENSE™ 및 다중 감지 기술
- 정전식 감지를 위한 동급 최고의 신호 대 잡음비 및 액체 내성
- 초저전력 하드웨어 기반 웨이크 온 터치 감지를 통한 딥슬립 모드에서의 "상시 작동형" 감지
- 금속 표면에서 HMI 유도 감지, 촉각 압력 감지, 금속 근접 감지
- 신뢰할 수 있는 비접촉식 액체 존재 및 수위 감지
- 지향 제어, 제스처 제어 및 CAPSENSE™ 호버 터치를 통한 고급 근접 감지
- 정전식 감지 설계를 간소화하는 Infineon 제공 ModusToolbox™ 미들웨어
다음을 포함한 최대 32개 센서 입력 지원:
- 자체 정전식 입력 최대 32개
- 상호 정전식 입력 최대 256개
- 유도 입력 최대 16개
- 프로그래밍 가능한 핀 최대 53개, 스마트 I/O 8개
프로그래밍 가능한 디지털 블록
- 6개의 16비트 타임/카운터/펄스 폭 변조기(TCPWW) 블록
- I2C, SPI 또는 UART 인터페이스를 지원하는 구성 가능한 2개의 직렬 통신 블록(SCB)
- 전용 UART 3개
향상된 안정성:
- ESD: 6.5KV(HBM)
- 1% IMO
ModusToolbox™ 소프트웨어
- 다양한 플랫폼 도구 및 소프트웨어 라이브러리를 포함하는 포괄적인 컬렉션
- 보드 지원 패키지(BSP), 주변 장치 드라이버 라이브러리(PDL), CAPSENSE™ 등의 미들웨어 포함
응용 분야
웨어러블 | 히어러블:
AR/VR 안경, OTE(Over-the-Ear) 헤드폰
스마트홈 | 가전 제품:
백색 가전, 조리대용 제품, 터치 컨트롤 스크린, 스마트 연결 IoT 제품
기타 소비자 | 산업:
PG 및 게임, 소비자 가전, 조광 컨트롤러, 원격 제어, 프린터, 터치 스크린
CAPSENSE™ 터치 감지 기술
최신 5세대 CAPSENSE™ 터치 감지 기술은 전력과 공간을 모두 절감할 수 있는 새로운 설계를 가능하게 하여 웨어러블 및 기타 배터리 구동 스마트 장치에 이상적인 솔루션입니다. 이 기술은 새로운 "상시 작동형" 감지 기술을 통해 활성 상태와 대기 상태 모두에서 전력 소모를 극도로 낮춰 배터리 수명을 연장하는 획기적인 기능을 구현합니다.
5세대 CAPSENSE™ 기술은 고유한 비율 메트릭 감지 방식을 통해 이전 세대보다 신호 대 잡음비(SNR) 성능을 10배 향상시켜 더 작은 소자 설계를 위한 더 작은 센서를 구현하며, 글러브 터치 지원, 향상된 근접 감지 및 제스처 제어, 액체 수위 감지 등의 직관적 감지, 금속 표면 위의 터치 감지, 까다로운 환경 조건에서의 뛰어난 노이즈 내성 및 매끄러운 설계 경험을 제공합니다. CAPSENSE™는 습한 환경에서도 터치 정확도를 유지하여 완전 방수 터치 버튼을 구현할 수 있습니다.
ModusToolbox™ 소프트웨어
ModusToolbox™ 개발 플랫폼 덕분에 CAPSENSE™ 애플리케이션은 여러 PSOC™ 마이크로컨트롤러 간에 쉽게 옮길 수 있어 다양한 제품군 설계에서 HMI 애플리케이션의 확장성을 제공합니다. ModusToolbox™ 소프트웨어는 확장 가능한 최신 개발 환경으로 PSOC™ 제품을 포함한 광범위한 Infineon 마이크로컨트롤러 디바이스를 지원합니다. 개발 도구, 라이브러리, 임베디드 런타임 자산 컬렉션으로 제공되는 이 제품은 유연하고 포괄적인 개발 경험을 제공합니다.
Infineon은 PSOC™ 4100T Plus를 지원하기 위한 풍부한 개발 리소스를 제공합니다. ModusToolbox™ 개발 플랫폼은 액체 수위 및 유도 감지를 위한 통합 센서 디자이너 도구와 신뢰할 수 있는 터치 인터페이스 설계를 위한 터치 펌웨어 라이브러리를 지원하여 CAPSENSE™ 기반 시스템의 개발을 뒷받침합니다. 또한 ModusToolbox™ 플랫폼을 활용하면, CAPSENSE™ 애플리케이션을 여러 PSOC™ 마이크로컨트롤러 간에 쉽게 옮길 수 있어, 다양한 제품군 설계에서 HMI 애플리케이션의 확장이 가능합니다.
ModusToolbox™ 패키지에는 다음 기능을 제공하는 데스크톱 프로그램이 포함되어 있습니다.
- 새로운 임베디드 애플리케이션 생성
- 소프트웨어 구성 요소 관리
- 장치 주변 장치 및 미들웨어 구성
- 컴파일, 프로그래밍, 디버깅

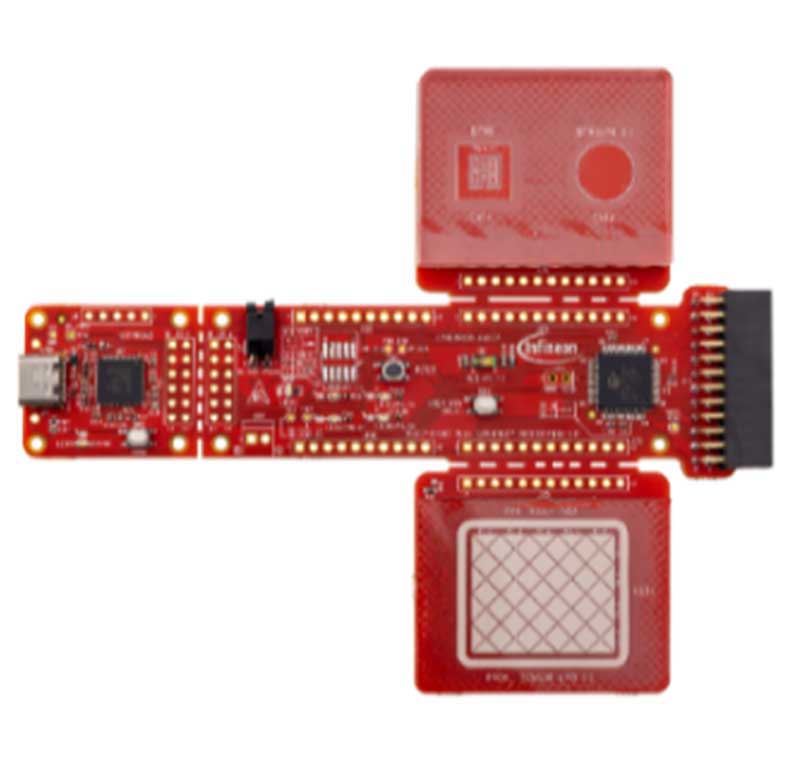

PSOC™ 4100T Plus 프로토타이핑 키트 - CY8CPROTO-041TP
- 5세대 CAPSENSE™ 및 다중 감지 기술을 갖춘 PSOC™ 4100T Plus MCU의 프로토타이핑용 개발 플랫폼입니다.
- 플러그 앤 플레이 키트로 개발자가 자체/상호 정전 용량 감지를 활용하는 애플리케이션을 만들고 테스트할 수 있습니다.
