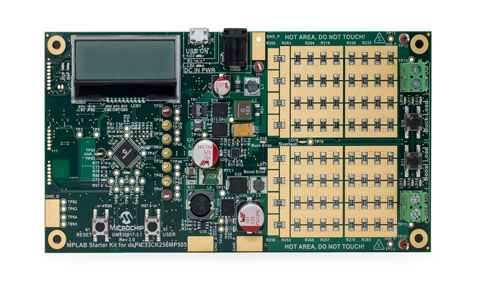

Microchip의 전력 제어 장치

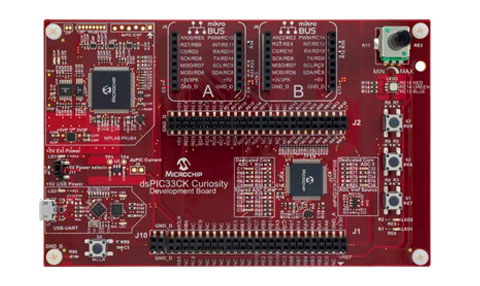

dsPIC33CK Curiosity 개발 보드

dsPIC33CK Curiosity 개발 보드(DM330030)는 싱글 코어 고성능 디지털 신호 제어기 dsPIC33CK 제품군을 위한 비용 효율적인 개발 및 시연 플랫폼입니다. Microchip의 MPLAB® X IDE를 최대한 활용하여 설계된 이 보드에는 통합 프로그래머/디버거가 포함되어 있고 추가 하드웨어가 필요하지 않아 dsPIC33CK 제품군을 알아보는 최적의 출발점입니다. Curiosity 플랫폼에 대한 더 자세한 정보는 당사의 Curiosity 디자인 센터(Curiosity Design Center)에서 확인하시기 바랍니다.

주요 기능

• dsPIC33CK256MP508 싱글 코어 고성능 DSC
• 통합형 PICkit™ 온보드(PKOB) 프로그래머/디버거
• 하드웨어 확장을 위한 2x mikroBUS™ 인터페이스, MikroElektronika의 다양한 기존의 Click boards™와 호환.
• dsPIC33CK와 외부 회로에 전력을 공급하는 3.3V LDO
• +5V USB 또는 외부 전력 선택용 설정형 점퍼
• 모든 3 연산 증폭기를 위한 아날로그 입력 필터 섹션
• 연산 증폭기를 위한 MCP6021 연산 증폭기 기준 전압 발생기
• 1x 레드/그린/블루(RGB) LED
• 2x 범용 그린 표시기 LED
• 3x 범용 푸시버튼
• 1x MCLR 리셋 푸시버튼
• 10k 전위차계
• USB-UART 인터페이스
• 모든 타깃 마이크로컨트롤러 GPIO 핀을 조사하고 이와 연결하기 위한 암(female), 100mil 피치, I/O 핀 액세스 헤더

패키지 구성품

• dsPIC33CK Curiosity 개발 보드

DM330029 디지털 전력 개발 보드

디지털 전력 개발 보드는 모든 호환 Microchip dsPIC33 디지털 전력 플러그인 모듈(DP PIM)을 위한 유연한 측정 플랫폼을 사용자에게 제공하는 데모 보드입니다.

DP PIM 모듈은 디지털 전력 개발 보드 중앙의 메이팅 소켓에 삽입할 수 있습니다. DP PIM의 모든 핀은 테스트 루프 또는 핀 헤더를 통해 액세스할 수 있습니다. 온보드 Micro USB 커넥터는 모든 회로에 DC 전력을 공급합니다. 또한 기능 확장을 위해 mikroBUS™ 소켓이 제공됩니다.

주요 기능

• DP PIM용 소켓
• 디지털 GPIO 테스트 포인트 디지털 테스트 포인트에 연결되는 핀 헤더
• ADC 및 DAC 테스트 포인트
• 외부 아날로그 신호 입력
• GND에서 +3.3V까지 DC 레벨 삽입을 위한 전위차계, ADC 입력의 아래 쪽에 연결 가능
• 아날로그 입력 연결 점퍼
• 사용자 푸시 버튼
• 리셋 푸시 버튼
• mikroBUS™ 소켓
• 온보드 MCU를 프로그래밍하는 ICSP™ 헤더(6핀, 2.54mm 헤더)
• 온보드 MCU를 프로그래밍하는 ICSP 헤더(RJ25 커넥터)
• 범용 납땜 패드 영역
• 접지 연결용 납땜 패드
• USB 커넥터
• Power Good(PG) 기능이 있는 온보드 LDO
• 전원 표시기 LED(그린)
• 사용자 LED(레드 및 그린)

MA330049: dsPIC33CH512MP506 디지털 전력 PIM

dsPIC33CH512MP506 디지털 전력 플러그인 모듈(DP PIM)은 다양한 전력 보드와 결합하여 Microchip dsPIC33CH512MP506 16-비트 디지털 신호 제어기(DSC) 기능을 시연하는 데모 보드입니다.

DP PIM은 dsPIC33CH512MP506 아날로그 입력, 디지털-아날로그 변환기(DAC) 출력, 펄스 폭 변조(PWM) 출력 및 범용 입/출력(GPIO) 포트에 대한 액세스를 제공합니다.

디지털 전력 개발 보드(부품 번호: DM330029) 및 저전압 PFC 개발 보드(부품 번호: DV330101)와 호환

주요 기능

• Microchip dsPIC33CH512MP506 16-비트 디지털 신호 제어기
• 마스터 코어용 ICSP™ 프로그래밍 헤더
• 두 코어 모두 하나의 ICSP 인터페이스를 통해 프로그래밍 및 디버깅 가능
• Power Good(PG) 기능이 있는 온보드 LDO
• 마이크로 USB 커넥터
• MCP2221A USB - UART/I2C 직렬 변환기
• 아날로그 입력/출력, PWM 출력 및 GPIO 포트를 위한 보드 에지 연결 인터페이스
• DAC 출력을 위한 테스트 포인트 루프

MA330048: dsPIC33CK256MP506 디지털 전력 PIM

dsPIC33CK256MP506 디지털 전력 플러그인 모듈(DP PIM)은 dsPIC33 제품군의 다양한 제품의 컨트롤러를 쉽게 교환할 수 있게 해주는 Microchip의 디지털 전력 개발 보드용 빌딩 블록입니다. 프로토타이핑 보드가 이러한 표준화된 DP PIM 커넥터를 통합한다면, DP PIM이 제공하는 유연성은 고객의 개발 활동에도 이익이 될 수 있습니다.

디지털 전력 개발 보드(부품 번호: DM330029) 및 저전압 PFC 개발 보드(부품 번호: DV330101)와 호환

주요 기능

• Microchip dsPIC33CK256MP506 16-비트 디지털 신호 제어기
• ICSP™ 프로그래밍 헤더
• Power Good(PG) 기능이 있는 온보드 LDO
• 마이크로 USB 커넥터
• MCP2221A USB - UART/I2C 직렬 변환기
• 아날로그 입력/출력, PWM 출력 및 GPIO 포트를 위한 보드 에지 연결 인터페이스.
• DAC 출력을 위한 테스트 포인트 루프

MA330043: dsPIC33EP128GS806 디지털 전력 PIM

dsPIC33EP128GS806 디지털 전력 플러그인 모듈(DP PIM)은 Microchip dsPIC33EP128GS806 16-비트 디지털 신호 제어기(DSC) 기능을 시연하는 데모 보드입니다.

DP PIM은 dsPIC33EP128GS806 아날로그 입력, 디지털-아날로그 변환기(DAC) 출력, 펄스 폭 변도(PWM) 출력 및 범용 입/출력(GPIO) 포트에 대한 액세스를 제공합니다.

주요 기능

• Microchip dsPIC33EP128GS806 16-비트 디지털 신호 제어기(64핀 TQFP 패키지)
• ICSP™ 프로그래밍 헤더(6핀, 2.54mm 헤더)
• Power Good(PG) 기능이 있는 온보드 LDO(3.6VDC~6.3VDC)
• 접지 연결용 납땜 패드
• 마이크로 USB 커넥터
• MCP2221A USB - UART/I2C 직렬 변환기
• 전원 표시기 LED(그린)
• 사용자 LED(레드)
• 아날로그 입력/출력, PWM 출력 및 GPIO 포트를 위한 보드 에지 연결 인터페이스
• 테스트 포인트 루프 커넥터를 통한 연산 증폭기 버퍼가 있는 아날로그 입력, 보데 플롯 측정에 사용 가능.
• DAC 출력을 위한 테스트 포인트 루프
