CompactDAQ

센서를 위한 매우 간단한 데이터 수집

CompactDaw는 엔지니어가 제품 검증 및 전기/센서 기반 신호의 측정에 사용하는 모듈형 데이터 수집 시스템입니다. 전체 시스템에는 다음 항목이 필요합니다.

컴퓨터에 연결된 USB 또는 이더넷 CompactDAQ 섀시
핫스왑 가능 모듈
데이터 수집 소프트웨어(무료로 포함됨) 또는 LabVIEW, Python 또는 C/C++용 드라이버로 개발된 맞춤형 소프트웨어.

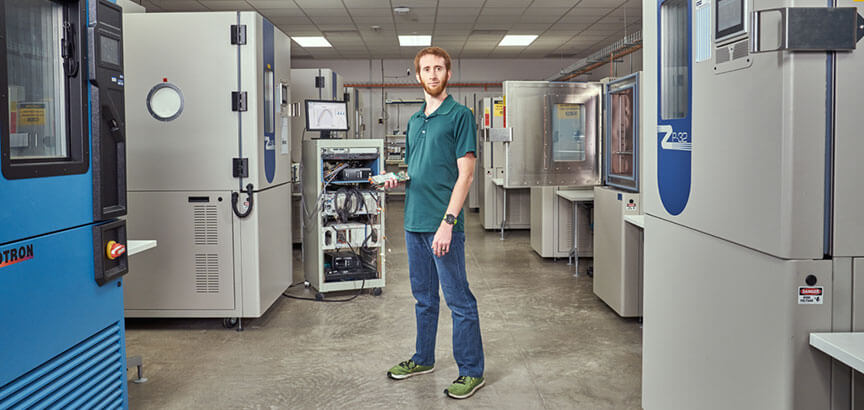

주요 응용 분야

전기 기계적 검증
부품 테스트
모터/펌프 테스트
구조 및 내구성 테스트
소음, 진동, 충격 테스트(NVH)
연구 측정

사이클 테스트 시스템
성능 벤치마킹
전력 및 열 테스트
전력 및 배터리 특성화
HALT/HASS 측정
센서 측정

왜 엔지니어들은 CompactDAQ을 사용할까요?

견고함

에어컨이 설치된 실험실에서 벗어나 -40°C~70°C 온도와 50g/5g 충격/진동 등급의 현장으로 나가십시오.

미래 대비형 제품

모듈식 하드웨어를 사용하여 변화에 발맞추십시오. 현재에 맞게 시스템을 맞춤화하고 향후 요구 사항이 변경되면 모듈, 섀시, 소프트웨어를 조정하세요.

고속 DAQ

NI는 고속 데이터 수집, 정밀 측정, 동기화 기술로 유명합니다. 제품 설계와 관련해 더 많은 전기 기계적 문제를 확인하려면 최대 1MS/s/Ch 성능의 모듈(동시 아키텍처가 많음)을 선택하십시오.

Select Your Modules

Selection Criteria	PN	Max Sample Rate	Channels (DI/SE)	Analog Input Resolution	Analog Input Voltage Range	Front Connection Type
Start here. General purpose.	785184-01	250 kS/s	16/32	16 bits	±10 V, ±5 V, ±1 V, ±10 V, ±200m V	Spring terminal
Faster sample rate with simultaneous sampling.	785188-01	100 kS/s/ch	16/0	16 bits	±10 V	Spring terminal
24-bit resolution. 250 V ch-ch isolation.	779593-01	50 kS/s/ch	4/0	24 bits	±10 V	Screw terminal
60 V input range	779785-01	50 kS/s/ch	4/0	24 bits	±60 V	Screw terminal
Lowest cost simultaneous sampling	783739-01	100 kS/s/ch	4/0	16 bits	±10 V	Spring terminal
Highest speed simultaneous sampling	781398-01	1 MS/s/ch	4/0	16 bits	±10 V	Screw terminal
Medium speed, medium cost.	781397-01	500 kS/s/ch	4/0	16 bits	±10 V	Screw terminal
Selectable filter, noise rejection	784400-01	10 kS/s/ch	16/0	24 bits	±10 V	Spring terminal
Low cost, high-speed 12-bit	783730-01	500 kS/s	0/8	12 bits	±10 V	Spring terminal

Selection Criteria	PN	Max Sample Rate	Channels (DI/SE)	Front Connection Type
Low Cost Thermocouple	785043-01	14 S/s	4	Spring terminal
Ch-Ch Isolated Thermocouple	782975-01	95 S/s/ch	8	Screw terminal
Thermocouple (most popular)	785185-01	75 S/s	16	Spring terminal
Higher accuracy thermocouple	781510-01	68 S/s	16	Screw terminal
0-400 mOhm RTD	785186-01	400 S/s	8	Spring terminal
0-4000 mOhm RTD	785189-01	400 S/s	8	Spring terminal

Selection Criteria	PN	Max Sample Rate	Channels (DI/SE)	Input Voltage Range	Front Connection Type
Start Here. Most popular.	779680-01	51.2 kS/s/ch	4	±5 V	BNC
2x faster sample rate, 30 V range	784397-01	102.4 kS/s/ch	3	±30 V	BNC
More channels/module	783610-01	51.2 kS/s/ch	8	±5 V	10-32 Coaxial
Lowest Cost.	784396-01	12.8 kS/s/ch	3	±30 V	BNC

Selection Criteria	PN	Max Sample Rate	Channels (DI/SE)	Bridge Configurations	Analog Input Voltage Range	Front Connection Type
Start here. General purpose.	780264-01	50 kS/s/ch	4	Full-, 1/4-, 1/2-bridge	±25 mV/V	D-SUB (add accessory PN 781503-01)
Lower cost/channel for 1/4-bridge gages	785995-01	10 kS/s/ch	8	1/4 bridge	±29.4 mV/V	Spring terminal

Selection Criteria	PN	Max Sample Rate	Channels (DI/SE)	Analog Input Resolution	Input Current	Front Connection Type	Analog Input Isolation
Start here. General purpose.	783731-01	200 kS/s	8	16 bits	±20 mA	Spring terminal	250 Vrms Ch-Earth Ground Isolation
5A input range	781099-01	50 kS/s/ch	4	24 bits	0 Arms to 5 Arms	Screw terminal	250 Vrms Ch-Ch Isolation
Connect to CT secondary	783920-01	50 kS/s/ch	3	24 bits	0 Arms to 20 Arms	Ring terminals	480 Vrms Ch-Ch Isolation

Selection Criteria	PN	Max Sample Rate	Channels (DI/SE)	Analog Output Resolution	Analog Output Voltage Range	Front Connection Type	Analog output isolation
Start here. General purpose.	785190-01	25 kS/s/ch	16	16 bits	±10 V	Spring terminal	250 Vrms bank isolation
Lower cost and channels. Faster.	783740-01	100 kS/s/ch	4	16 bits	±10 V	Spring terminal	250 Vrms Ch-Earth ground isolation
Ch-Ch Isolated Output, 40 V range.	781098-01	100 kS/s/ch	4	16 bits	±10 V	Screw terminal	250 Vrms Ch-Ch isolation

Selection Criteria	PN	Max Sample Rate	Channels (DI/SE)	Analog Input Resolution	Analog Input Voltage Range	Front Connection Type	Safety Voltages
Add multiple measurements that need one channel each. Voltage, Current, Thermocouple, RTD, Strain, Resistance, Strain-gages	785994-01	100 S/s/ch	4	24 bits	±60 V, ±15 V, ±4 V, ±1 V, ±125 mV	Spring terminal	250 Vrms Ch-Ch isolation
High-speed universal module. Voltage, current, accelerometers, microphones, current, and bridge measurements.	783362-01	51.2 kS/s/ch	2	24 bits	±16 V, ±65 mV	DSUB (See accessory guide pg 5)	±30 V pin-pin (max working) 60 VDC CAT I ch-ch, ch-Vsup (continuous isolation)

Selection Criteria	PN	Max Sample Rate	Channels (DI/SE)	Analog Input Resolution	Analog Input Voltage Range	Front Connection Type	Safety Voltages
120/240 AC voltage for electronics	783107-01	50 kS/s/ch	4	24 bits	250 Vrms L-N, 400 Vrms L-L	Screw terminal	250 Vrms L-N, 400 VRMS L-L (max working) 250 V RMS CAT III (max working channel-to-earth ground)
240/480 AC voltage for electronics	783106-01	50 kS/s/ch	4	24 bits	400 Vrms L-N, 400 Vrms L-L	Screw terminal	400 Vrms L-N, 800 VRMS L-L (max working) 400 V RMS CAT III (max working channel-to-earth ground)
Ch-Ch Isolation	780159-01	50 kS/s/ch	3	24 bits	300 Vrms	Screw terminal	300 Vrms CAT II (max working) 2,300 Vrms Ch-to-earth ground (5 sec withstand)

Digital Style	PN	Digital I/O Logic Levels	Channels	Front Connection Type	Digital I/O Isolation
Sinking Input Sourcing Output	785192-01	12 V, 24 V	16/6	Spring terminal	250 Vrms Ch-Earth Ground Isolation
All combinations of sinking/sourcing, input/output	779351-01	5 V TTL	8 bidirectional	D-SUB (Purchase accessory PN 781922-01)	250 Vrms Ch-Earth ground isolation
All combinations of sinking/sourcing, input/output	779787-01	5 V TTL	32 bidirectional	D-SUB (Purchase accessory PN 781503-01)	60 VDC Ch-Earth Ground Isolation
Sinking Input	783734-01	12 V, 24 V	8 inputs	D-SUB (Purchase accessory PN 781503-01)	60 VDC Ch-Earth Ground Isolation
Sinking Input	785044-01	12 V, 24 V	32 inputs	Spring terminal	250 Vrms Ch-Earth Ground Isolation
Sourcing Output	783907-01	12 V, 24 V	8 outputs	Spring terminal	250 Vrms Ch-Earth Ground Isolation
Sourcing Output	785045-01	12 V, 24 V	32 outputs	Spring terminal	250 Vrms Ch-Earth Ground Isolation
Mechanical Relay	783906-01	-	4 Relays	Spring terminal	250 VAC, 60 VDC

Connection to Computer	PN	Number of Module Slots	External Trigger	Operating Temperature
USB (most popular USB chassis) - requires power cord. See below.	781157-01	4	No	-20 °C to 55 °C
USB - bus powered. No power cord required.	781425-01	1	No	-20 °C to 55 °C
USB - requires power cord. See below.	781156-01	8	Yes	-20 °C to 55 °C
Ethernet - requires power cord. See below.	781496-01	1	No	-0 °C to 55 °C
Ethernet (most popular Ethernet chassis) - requires power cord. See below.	785064-01	4	Yes	-40 °C to 70 °C
Ethernet - requires power cord. See below.	785065-01	8	Yes	-40 °C to 70 °C

Required Accessory - Power Cord	PN
United Kingdom 240VAC (2.5m)	763064-01
United States 120VAC (2.3m)	763000-01
Swiss 220VAC (2.5m)	763065-01
Australia 240VAC (2.5)	763066-01
North America 240VAC (3m)	763068-01
Japan 125VAC (2.3m)	763634-01
Korea 220VAC (2.5m)	784685-01
China 220VAC (2.5m)	784686-01
Brazil 127/220VAC (2.5m)	785626-01

데이터 수집용 NI 소프트웨어

포함된 소프트웨어

NI FlexLogger Lite로 데이터를 로깅하세요. 다음과 같은 용도로 사용할 수 있는 DAQ 소프트웨어:

CompactDAQ에서 전압, 전류, 센서 채널 구성하기
차트와 그래프로 커스터마이징할 수 있는 실시간 디스플레이 구축
.csv 파일(Excel) 또는 고속 데이터의 경우 .tdms 파일에 데이터 로깅하기

다음 항목에 적용되는 API 및 예제 프로그램을 사용하여 자신만의 측정 애플리케이션을 개발하세요.

LabVIEW
Python
C/C++, C#
VB.NET.

LabVIEW를 통한 사용자 정의 및 자동화

LabVIEW는 테스트 및 측정을 위해 설계된 그래픽 프로그래밍 소프트웨어입니다. 아래의 작업에 CompactDAQ를 LabVIEW와 함께 사용하십시오.

로직 및 분석 추가
전원공급장치 및 스코프와 같은 벤치탑 기기 제어
시뮬레이션된 신호를 전압 또는 전류 출력 모듈을 사용하여 생성하기
더 진보한 사용자 정의 사용자 인터페이스 구축
Python과 C 코드를 통합하여 두 도구를 최대한 활용하기 DAQ, UI, 기기 제어를 위한 LabVIEW, 분석 스크립트와 방대한 기존 코드 라이브러리를 위한 Python/C.

유용한 자료 다운로드

CompactDAQ 시스템 구축 가이드

이 가이드는 섀시 및 모듈 선택, 기계적 장착, 소프트웨어 개발, 시스템 작동과 같은 시스템 구성 요소를 다룹니다.

CompactDAQ 섀시 장착 액세서리 가이드

CompactDAQ 시스템을 DIN 레일이나 산업용 인클로저에 장착하거나 워크벤치에서 더 쉽게 사용하기 위한 올바른 액세서리를 찾으려면 이 가이드를 이용하세요.
