초저전력 응용 분야를 위한 정전식 감지 기능

  • Arm® Cortex®-M0+ 마이크로컨트롤러 PSoC™ 4000T 제품군은 Infineon의 최신 5세대 고성능 CAPSENSE™ 기술이 적용되어 이전 세대 CAPSENSE™ 기술 대비 10배 더 높은 신호 대 잡음비(SNR) 성능을 제공하며 전력 소모량이 10배 더 낮습니다. PSoC™ 4000T는 배터리 작동식 제품에 대해 더 긴 배터리 수명을 지원하는 낮은 활성 및 대기 전력 소모량으로 HMI 작동을 지원하는 상시 작동형 터치 감지 기능을 갖추고 있습니다.

  • CAPSENSE(TM) 기술로 신뢰성, 강건성, 수분 내성, 다중 감지 기능을 제공하는 PSoC™ 4000T 시리즈는 최적의 사용자 경험을 위해 저전력 작동과 향상된 성능이 필요한 웨어러블, 히어러블, 스마트 연결 IoT 제품 등 다양한 응용 분야에 적용할 수 있습니다. 이 제품은 소프트웨어 및 패키지 호환성을 통해 PSoC™ 4000 및 PSoC™ 4000S 기반 설계를 위한 5세대 CAPSENSE™로의 업그레이드 경로를 제공합니다.
지금 구매하기

특징:

32비트 MCU 서브시스템
  • 48MHz Arm® Cortex®-M0+
  • 64KB 플래시 및 8KB SRAM
5세대 CAPSENSE™ 탑재 MSC(다중 감지 컨버터)
  • “상시 작동형" 감지로 초저전력 기술 구현
  • 습하고 습도가 높은 환경 등 가혹한 조건에서도 안정적인 작동
  • 자체 정전식 및 상호 정전식 감지 기술 지원
  • 최대 16개의 센서 지원
프로그래머블 디지털 블록
  • 2개의 16비트 타이머/카운터/펄스 폭 변조기(TCPWM) 블록
  • I2C, SPI, UART로 구성할 수 있는 2개의 직렬 통신 블록(SCB)
  • I/O 서브시스템
  • 16개의 센서를 포함한 최대 21개의 GPIO
CAPSENSE™ 터치 감지 기술

최신 5세대 CAPSENSE™ 터치 감지 기술을 적용하면 새로운 전력, 공간 절약형 설계가 가능하여 웨어러블 및 기타 배터리 작동식 스마트 기기 모드 작동에 이상적인 솔루션이 됩니다. 이 기술은 새로운 “상시 작동형” 감지 기술을 사용하여 활성 모드와 대기 모드 모두에서 전력 소모량이 매우 낮아 배터리 수명 연장을 돕는 획기적인 기능을 구현합니다.

5세대 CAPSENSE™ 기술은 고유한 비율 메트릭 감지 방식을 통해 이전 세대 대비 신호 대 잡음비(SNR) 성능을 10배 높임으로써 더 작은 소자 설계를 위한 더 작은 센서를 구현하며, 글러브 터치 지원, 향상된 근접 감지 및 제스처 제어, 액체 레벨 감지 등의 직관적 감지, 금속 표면 위의 터치 감지, 까다로운 환경 조건에서의 뛰어난 소음 면역성 및 매끄러운 설계 경험을 추가합니다. CAPSENSE™은 습한 조건에서 터치 정확도를 유지하여 완벽한 방수 터치 버튼을 가능하게 합니다.

저전력 1.71V ~ 5.5V 작동
  • 6µA 상시 작동형 터치 감지 기능을 갖춘 딥슬립 모드
  • 200µA(평균)로 활성 터치 감지 및 추적
5세대 CAPSENSE™
  • 정전식 감지를 위한 동급 최고의 신호 대 잡음비 및 수분 내성

  • 초저전력 하드웨어 기반 웨이크 온 터치 감지를 통한 딥슬립 모드에서의 “상시 작동형" 감지
  • 활성 터치 감지 및 추적을 이용한 저전력 최적화를 위한 자율 감지
  • 지향 제어 및 제스처 제어를 통한 고급 근접 감지
  • Infineon이 공급하는 미들웨어 소프트웨어는 정전식 감지 설계를 용이하게 합니다
ModusToolbox™ 소프트웨어
  • 멀티 플랫폼 도구 및 소프트웨어 라이브러리 종합 컬렉션
  • 보드 지원 패키지(BSP), 주변 기기 드라이버 라이브러리(PDL), CAPSENSE™ 등의 미들웨어 포함
  • 산업 표준 도구 호환성
CAPSENSE™를 갖춘 PSoC™ 4000T의 주요 장점:
  • 다중 감지 기능
  • 10배 더 높은 SNR
  • 10배 더 낮은 전력 소비량
  • 광범위한 HMI 옵션
  • 제스처를 이용한 장거리 근접성
  • 수분 내성
  • 글러브 터치
  • PSoC™ 4000 및 PSoC™ 4000S 기반 설계에 대한 이동 경로 제공

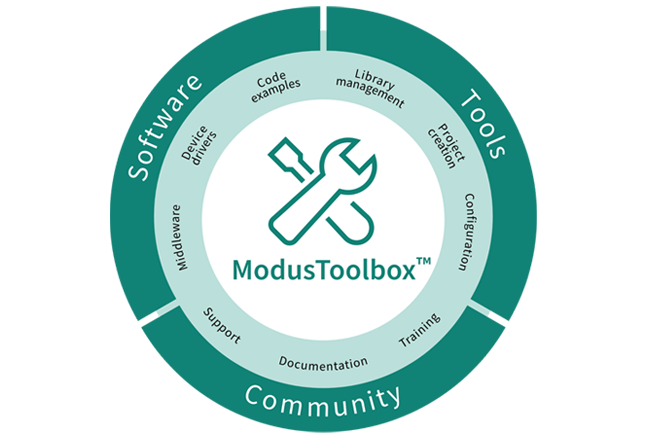

ModusToolbox™를 이용한 확장형 시스템 설계

ModusToolbox 플랫폼 덕분에 CAPSENSE™ 애플리케이션은 하나의 PSoC™ 컨트롤러에서 다른 컨트롤러로 쉽게 옮길 수 있어 제품 설계 보드 제품군에 전반에 HMI 애플리케이션의 확장성을 제공합니다.

Infineon은 풍부한 개발 리소스를 세트를 공급하여 PSoC 4000T를 지원합니다. CAPSENSE™ 기반 시스템 개발은 ModusToolbox™ 개발 플랫폼의 지원을 받습니다. ModusToolbox 소프트웨어는 확장 가능한 최신 개발 환경으로 PSoC™ 제품을 포함한 광범위한 Infineon 마이크로컨트롤러 디바이스를 지원합니다. 개발 도구, 라이브러리, 임베디드 런타임 자산 컬렉션으로 제공되는 이 제품은 유연하고 포괄적인 개발 경험을 제공합니다. ModusToolbox 패키지에는 다음의 기능을 제공하는 데스크톱 프로그램이 포함되어 있습니다.

  • 새로운 임베디드 애플리케이션 생성
  • 소프트웨어 구성 요소 관리
  • 장치 주변 기기 및 미들웨어 구성
  • 컴파일, 프로그래밍, 디버깅
ModusToolbox™을 다운로드하려면 여기를 클릭하세요

동영상

차세대 HMI용 정전식 감지를 사용한 터치가 필요 없는 제스처 기반 사용자 인터페이스
Infineon의 5세대 CAPSENSE 기반 산업용 터치스크린 솔루션
