새로운 RH850/F1KM-Sx 제품군

RH850/F1KM-Sx 제품군

RH850/F1KM-Sx는 자동차 전기 차체 애플리케이션을 위해 설계된 RH850/F1x 시리즈에 속한 하나의 싱글 칩 마이크로컨트롤러 제품군입니다.

전력 소비가 낮은 반면 내부 플래시 메모리가 2MB이며 패키지는 100~176핀을 지원합니다. 또한, CAN FD 인터페이스가 추가되어 CPU는 최대 240MHz의 작동 주파수로 작동합니다.

사용자 매뉴얼

특징:

32비트 싱글 칩 마이크로컨트롤러(하나의 G3KH CPU 코어 탑재)
높은 연산 처리 능력
240MHz 작동 주파수
2MB 내부 플래시 메모리
다양한 내부 주변기기 기능
CAN FD 인터페이스
저전력 소비
- CPU 코어 상호작용 없는 저전력 샘플러(LPS) 폴 신호 입력 장치
- DeepSTOP 모드는 칩 내의 회로 선택 전원을 비활성화합니다
100~176핀 패키지 옵션

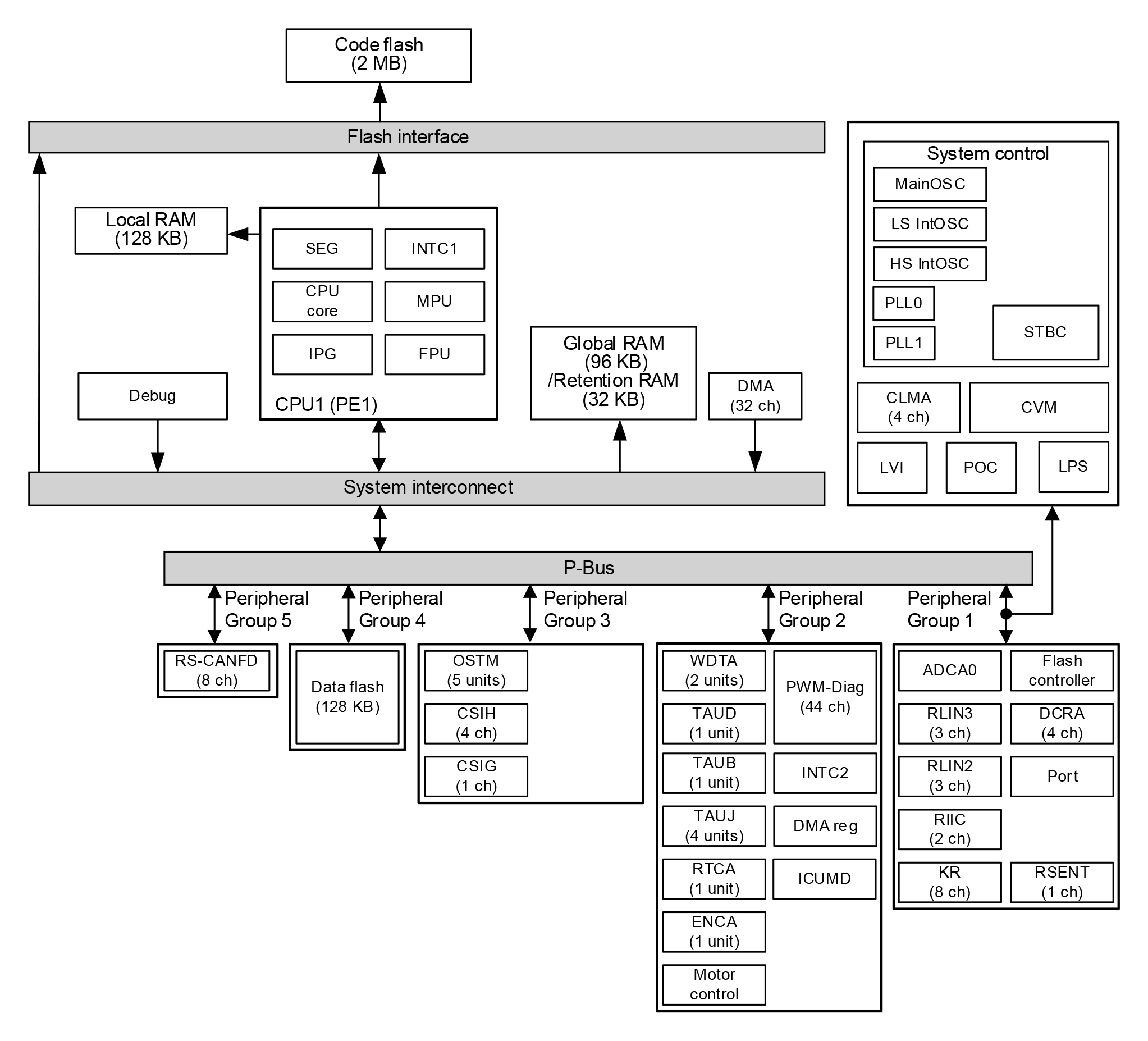

블록 다이어그램

클릭하여 이미지 확대

소프트웨어

E2 에뮬레이터 [RTE0T00020KCE00000R]

온-칩 디버깅 에뮬레이터. 플래시 메모리 프로그래머로 사용 가능. [지원 MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX]

전단지 다운로드하기

RH850 - 코드 플래시 라이브러리

매뉴얼 다운로드하기

RH850 - 데이터 플래시 라이브러리

매뉴얼 다운로드하기

제품

R7F7017603AFP-C#BA1

지금 구매하기

제목	정보
패키지 이름	PLQP0100KB-A
패키지의 이전 코드	FP-100UV
JEITA 표준	P-LFQFP100-14x14-0.50
패키지 상태	활성
패키지 타입	LFQFP
등급	IC
패키지 코드	pkg_9396
리드 수	100
Pb(납) 성분 없음	O
길이	14mm
너비	14mm
두께	1.7mm
패키지 치수(mm)	14 x 14 x 1.7

R7F7017623AFP-C#BA1

지금 구매하기

제목	정보
패키지 이름	PLQP0144KA-A
패키지의 이전 코드	144P6Q-A
JEITA 표준	P-LFQFP144-20x20-0.50
패키지 상태	활성
패키지 타입	LFQFP
등급	IC
패키지 코드	pkg_503
리드 수	144
Pb(납) 성분 없음	O
길이	20mm
너비	20mm
두께	1.7mm
패키지 치수(mm)	20 x 20 x 1.7

Y-ASK-RH850F1KM-S4-V3 스타터 키트, R7F701649, 32비트, RH850 제품군

Y-ASK-RH850F1KM-S4-V3은 RH850/F1KM-S4 스타터 키트입니다. ‘RH850/F1KM-S4 스타터 키트’는 Renesas Electronics의 32비트 RH850/F1KM-S4 마이크로컨트롤러의 기능 및 성능을 평가하는 간편하고 사용이 편한 플랫폼 역할을 합니다.

일반 애플리케이션에는 AHL 카메라가 탑재된 주차 보조 시스템과 모터 제어 시스템용 자동차 모니터링 기능 확장이 포함됩니다.
