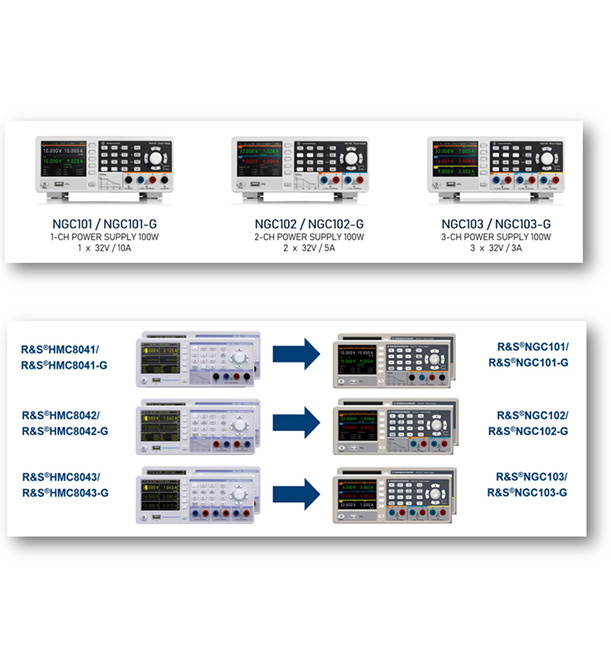

R&S®NGC 100 전원공급장치 시리즈
HMC804x 시리즈의 페이즈 아웃
다양한 기능을 갖는 R&S®NGC100 제품군은 세 가지 모델로 구성되어 있으며 모두 최대 총 전력이 100W이고 연속 전압 범위가 0V~32V입니다. 단일 채널 R&S®NGC101은 최대 10A, 2채널 R&S®NGC102는 채널 당 최대 5A, 3채널 R&S®NGC103은 채널 당 최대 3A를 제공합니다.
핵심 사항
- 1개, 2개, 3개의 출력 채널을 갖는 세 가지 버전
- 모든 R&S®NGC 모델에서 최대 100W의 총 출력 전력
- 채널 당 32V의 최대 출력 전압, 직렬 작동 시 더 높은 전압 가능
- 최대 3A/5A/10A의 높은 출력 전류(출력 채널 수에 따라 다름), 병렬 작동 시 더 높은 전류 가능
- 잔류 리플 및 노이즈를 낮추기 위한 선형 포스트 레귤레이션
- 전자 퓨즈(OCP), 조정 가능한 최대 전압(OVP), 조정 가능한 최대 전력(OPP), 과열 보호(OTP)
- 표준 USB/LAN, 추가 IEEE-488(GPIB) 인터페이스를 갖춘 특수 모델
- 감지 라인을 포함해 모든 채널의 후면 패널 연결
| 파라미터 | R&S®NGC101 | R&S®NGC102 | R&S®NGC103 |
|---|---|---|---|
출력 채널 수 | 1 | 2 | 3 |
채널 당 최대 출력 전류 | 10A | 5A | 3A |
채널 당 최대 출력 전력 | 100W | 50W | 33W |
최대 총 출력 전력 | 100W | 100W | 100W |
채널 당 출력 전압 | 0V~32V | 0V~32V | 0V~32V |

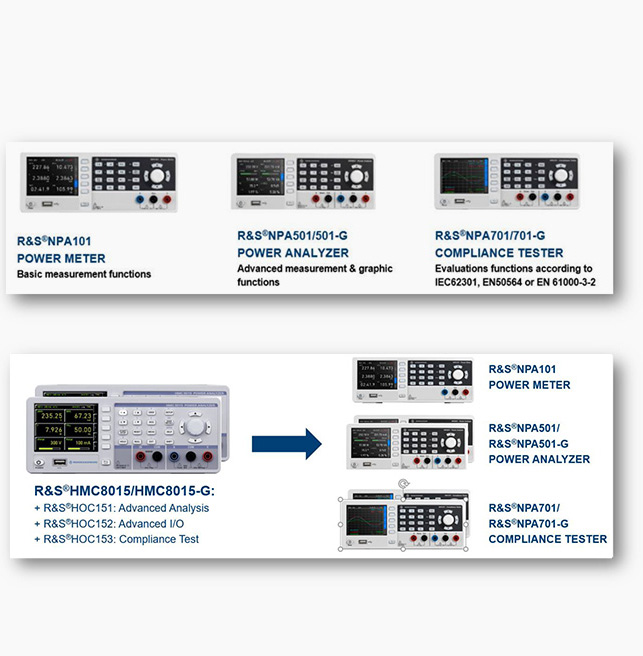

R&S®NPA 전력 분석기 시리즈
HMC8015의 페이즈 아웃
R&S®NPA 전력 분석기 제품군은 AC/DC 부하 또는 대기 전류 특성화용으로 설계된 포괄적인 컴팩트 테스터 제품군을 대표하며 기본 정확도는 0.05%입니다 이 분석기들은 50µW에서 12kW까지 다양한 범위에 걸쳐 전력 측정을 용이하게 하여 500kSamples/s의 놀라운 샘플링 속도로 DC부터 100kHz까지 신호 취득을 가능케 합니다. 26가지 중요 파라미터의 숫자 표시 외에도 이 기기는 선택한 모델에 따라 선택 사양으로 그래픽 기능과 업계 표준에 맞는 준수 프로토콜을 제공합니다. R&S®NPA 전력 분석기는 컴퓨터나 원격 인프라와 같은 추가 도구 없이 측정할 수 있는 첫 컴팩트 AC/DC 부하 및 대기 전류 특성화 테스터입니다. 이 기기는 26가지 핵심 파라미터의 숫자/그래픽 디스플레이와 함께 IEC 62301, EN 50564, EN 61000 3-2에 맞는 성능 및 준수 프로토콜을 제공합니다.
핵심 사양
대역폭 | DC부터 100kHz까지 |
|---|---|
샘플링 속도 | 500ksamples/s |
해상도 | 전류 및 전압 동시 디스플레이, 각 16비트 |
전압 입력 | 최대 600V(RMS) |
전류 입력 | 최대 20A(RMS) |
기본 정확도 | 판독값의 0.05% |
주파수 정확도 | 판독값의 0.1% |
입력 임피던스 | 2MΩ |
