저예산으로 간결함과 성능을
결합했습니다
ST & WE의 1kW 아날로그 브리지리스 PFC(BARBI 토폴로지)로 효율을 높이세요
EVL4986A-1KWBL 데모 보드는 브리지리스 PFC 프리 레귤레이터, 더블 부스트 토폴로지로, 새로운 L4986A 피크 전류 모드 CCM 전력 계수 컨트롤러에 기초한 1kW 출력 전원(400VDC) 및 넓은 입력 전압 범위(90VAC-265VAC)가 특징입니다. 최대 1kW 프런트 엔드 컨버터로 사용할 수 있고 IEC61000-3-2 및 JEITA-MITI 규격을 준수합니다.
이 데모는 각각 부스트 단계로 구성되어 메인 사이클 절반을 관리하는 두 개의 분기를 사용해 더블 부스트(Barbi) 토폴로지에서 설계됩니다. 각 섹션은 거의 고정된 주파수(65kHz)에서 작동합니다.
브리지리스 방식 및 L4986A 컨트롤 IC 덕분에, 이 보드는 전체 입력 전압 범위에 걸쳐 높은 효율과 낮은 입력 전압 THD를 제공합니다.
이는 유사한 브리지리스 솔루션과 비교해 복잡성이 낮은 개념도와 더 적은 부품을 사용하여 달성됩니다. Würth Elektronik 필터 부품을 사용하여 EN55022 등급 B에 따른 EMI 표준을 준수합니다.
EVL4986-1KWBL 데모 보드
그림: EVL4986-BL1KW 1.0 kW 브리지리스 PFC (BARBI) 보드 개념도
주요 기능:
- • 주 입력 범위: 90~265Vac - 주파수 45~65 Hz
- • 출력 전압 / 부하: 400V / 2.5A
- • 효율:
98% 이상 @ 230Vac (풀 로드)
95.5% 이상 @ 115Vac (풀 로드)
94% 이상 @ 풀로드의 10% ~ 100%
- • 무부하 주 전력 소비: 250mW 미만 @ 230Vac
- • 주 전력 고조파, EN61000-3-2 등급-A 및 JEITA-MITI, 등급-A 규격 준수
- • EMI, EN55022 등급-B 규격 준수
- • EN62368에 따른 안전성
- • 치수: 145 x 160mm, 높이 = 35mm
- • PCB: 양면, 70µm, FR-4, 혼합 PTH/SMT
ST Microelectronics의 추천 제품
L4986
고전압 시동 및 power good CCM PFC 컨트롤러
L4986은 부스트 컨버터용 피크 전류-모드 PFC 컨트롤러이며 특허 받은 멀티플라이어 '에뮬레이터'를 탑재하고 있어 혁신적인 THD 옵티마이저와 함께 매우 낮은 전고조파 왜율(THD) 성능을 모든 작동 조건에서 보장합니다. 이 장치는 핀 SO 패키지로 제공되며, EN61000-3-2 및 JEIDA-MITI 규격 준수 애플리케이션에서 수백 와트에서 수 킬로와트의 전력 범위로 CCM-작동 부스트 PFC 프리 레귤레이터에 고성능/적은 부품 수 솔루션을 제공합니다. 800V 고전압 시동 블록이 포함되며 두 가지 옵션, 즉 A의 경우 65kHz, B의 경우 130kHz로 제공됩니다.
지금 구매하기
STW69N65M5
N-채널 650V, 0.037옴 타입, TO-247 패키지의 58A MDmesh M5 파워 MOSFET
이 장치는 혁신적인 독점 수직 처리 기술이 STMicroelectronics의 유명한 PowerMESH™ 수평 레이아웃 구조와 만난 N-채널 MDmesh™ V 파워 MOSFET입니다. 그 결과로 탄생한 이 제품은 실리콘 기반 파워 MOSFET이 범접할 수 없는 수준의 극도로 낮은 온저항을 가지며, 탁월한 전력 밀도와 뛰어난 효율이 요구되는 애플리케이션에 특히 적합합니다.
지금 구매하기
STPSC12065
650V SiC 다이오드
SiC 다이오드는 초고성능 전력 쇼트키 다이오드입니다. 이 제품은 실리콘 카바이드 기판을 사용하여 제조됩니다. 넓은 밴드 갭 소재로 인해 650V 정격의 쇼트키 다이오드 구조가 가능합니다. 쇼트키 구조 덕분에 턴오프에서 리커버리가 보이지 않으며 링잉 패턴은 무시할 수준입니다. 최소 정전식 턴오프 작동은 온도와 무관합니다. D²PAK HV에 하우징된 이 다이오드는 PFC 애플리케이션, 충전 스테이션, DC/DC에 매우 적합하며 IEC-60664-1 규격을 쉽게 충족시켜 드립니다.
지금 구매하기
PM8834
4A 듀얼 LS 게이트 드라이버
PM8834는 유연한 고주파수 듀얼 로우 사이드 드라이버로 정전 용량이 높은 MOSFET 및 IGBT과 함께 작동하도록 특별히 설계되었습니다. 두 가지 PM8834는 모두 4A를 독립적으로 싱크하고 소싱합니다. 두 개의 PWM 출력을 병렬로 연결하면 더 높은 드라이빙 전류를 얻을 수 있습니다. PM8834는 두 개의 구동 핀을 제공하므로 이를 사용하여 출력선 하나 또는 둘 모두를 작동할 수 있습니다. PM8834는 CMOS/TTL 규격 준수 PWM 신호와 함께 작동합니다. 이 장치는 노출 패드와 함께 SO8 또는 MSOP8 패키지로 제공됩니다.
지금 구매하기Würth Elektronik의 추천 제품
750319521
PFC 부스트 인덕터
부스트 인덕터 750319521은 양호한 EMC 성능을 제공하는 PQ3535 패키지의 작은 설치 공간에 PFC 토폴로지의 고효율 요구 사항을 충족하도록 설계되었습니다.
지금 구매하기

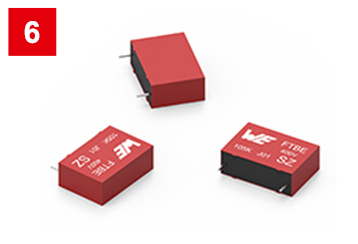

WCAP-FTBE
필름 커패시터
WCAP-FTBE는 박스형 금속 폴리에스테르 필름 커패시터 범용 제품 시리즈입니다. 자가 회복 속성과 100V(DC)~1kV(DC)의 넓은 전압 범위가 특징입니다.
지금 구매하기
WE-CMBNC
공통 모드 전력선 초크
WE-CMBNC는 Nanocrystalline 코어 소재가 사용된 공통 모드 전력선 초크입니다. 이로 인해 매우 높은 투자율(permeability)과 공통 모드 노이즈 광대역 억제가 가능합니다.
지금 구매하기

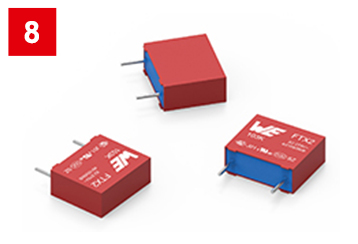

WCAP-FTX2
필름 커패시터
WCAP-FTX2는 안전 등급 X2의 간섭 억제 제품 시리즈입니다. 전원공급장치의 EMI 필터처럼 필터 부품으로 사용할 수 있습니다. 자가 회복 속성이 특징이며 유전체는 폴리프로필렌입니다.
