스테핑 모터 드라이버 IC와 액티브 게인 컨트롤
호환 MikroE 클릭 보드 포함
스테핑 모터 드라이버 IC
스테핑 모터를 이용한 정확한 위치 제어는 많은 애플리케이션에서 사용됩니다. 하지만 모터 스톨 발생을 극복하기 위해 스테핑 모터는 추가 전류를 요구하는 경향이 있습니다. 따라서 많은 엔지니어와 사용자는 최적화된 스테핑 모터 컨트롤을 찾고 있습니다. Toshiba는 이러한 요구를 극복하기 위해 "액티브 게인 컨트롤"이라는 고유한 아키텍처를 개발하여 일부 최신 제품에 구현했습니다.
액티브 게인 컨트롤
Toshiba 액티브 게인 컨트롤*은 필요한 토크에 맞추기 위해 드라이브 전류를 최적화합니다. 이는 모터의 최적화된 에너지 효율과 수명 연장으로 이어집니다. 이 기술은 새로운 사용 사례를 지원하고 사용자 경험을 향상시킵니다.
* 액티브 게인 컨트롤은 Toshiba의 기술입니다.
추천 제품
TB67S549FTG
공간을 절약하고 디자인을 단순화한 초소형 패키지의 4.5V-33V 스테퍼 모터 드라이버
넓은 작동 전압과 1.2A 전류 공급, 낮은 RDS(on)을 갖추고 충전 펌프 커패시터가 필요하지 않아, 공간, BOM, 회로 복잡성을 줄여줍니다.
Toshiba ElectronIC Europe GmbH(“Toshiba”)는 제품 디자인을 소형화하고 안정성을 향상시키는 동시에 BOM과 출시 시간을 줄여주는 고도로 통합된 초소형 스테핑 모터 드라이버를 출시했습니다. 작동 출력 전압 범위가 4.5V ~ 33V인 새로운 IC, TB67S549FTG의 최대 작동 전류는 1.2A입니다. 사무실 자동화, 상업용/산업용 장비에서 사용되는 애플리케이션을 포함해 광범위한 정전류 제어 스테퍼 모터 애플리케이션에 잘 맞습니다. 또한 감시 카메라와 프로젝터에도적합합니다.
통합되어 있는 ADMD(Advanced Dynamic Mixed Decay) 시스템은 모든 조건에서 효율적인 PWM 전류 제어를 보장합니다. 일체형 클록 인터페이스로 최대 32 마이크로 스텝을 실현할 수 있습니다.
4mm x 4mm QFN24 패키지에 하우징된 TB67S549FTG는 종전 IC 장착 면적의 64%만을 차지하므로 회로기판 공간과 비용을 절감할 수 있습니다. 게다가 정전류 제어용 내부 모니터링 회로에는 외부 전류 감지 레지스터가 필요하지 않으며, 충전 펌프 커패시터도 통합되어 있으므로 회로 크기뿐 아니라 구성품 개수도 줄었습니다.

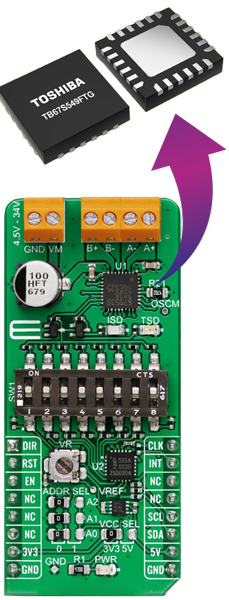

MIKROE-5303
TB67S549FTG 호환 스테퍼 12, 클릭 보드
스테퍼 12 클릭은 바이폴라 스테퍼 모터 드라이버가 포함된 콤팩트한 애드온 보드입니다. ACDS(Advanced Current Detect System) 시스템이 내장되어 모터 전류 감지용 전류 감지 레지스터 없이 PWM 정전류 제어 드라이브를 지원하며, 모터 소음은 줄고 제어는 부드러워지도록 풀 스텝에서 1/32 스텝까지의 분해능을 가능하게 합니다. 4.5V ~ 34V의 넓은 작동 전압 범위와 출력 전류 용량 최대 1.5, 여러 이상 감지 표시기를 갖추고 있습니다.
- 낮은 전력 소비
- 한 개의 바이폴라 스테핑 모터 제어 가능
- 풀, 1/2, 1/4, 1/8, 1/16, 1/32 스텝 분해능으로 작동
- 빌트인 믹스드 디케이 모드
- GPIO, I2C 인터페이스
- mikroBUS 호환
- L(57.15 x 25.4 mm) 사이즈
TB67S539FTG
모터 드라이버, 2상 스테퍼 모터, 2 출력, 1.8A, 4.5V ~ 34V, VQFN-32, -20°C ~ 85°C
TB67S539FTG는 전류 감지기가 5.0mm x 5.0mm QFN32 패키지 내에 통합되어 있으므로 외부 전류 감지 레지스터 없이 정전류 모터 제어를 할 수 있는 스테핑 모터 드라이버 IC입니다. 또한 TB67S539FTG는 충전 펌프용 커패시터가 내장되어 있어 외부 커패시터도 필요하지 않습니다. 높은 수준의 통합으로 인해 PCB 공간 필요가 크게 감소하여 광범위한 정전류 제어 스테퍼 모터 애플리케이션에 적합합니다.

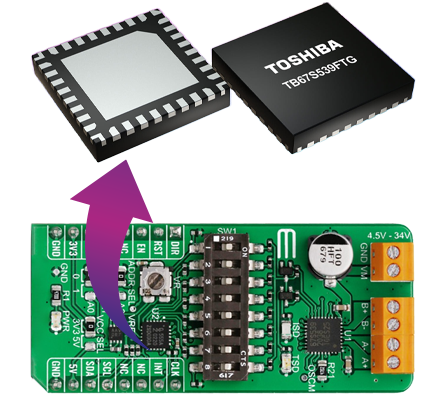

MIKROE-4547
TB67S549FTG 호환 스테퍼 12, 클릭 보드
스테퍼 17 클릭은 바이폴라 스테퍼 모터 드라이버가 포함된 콤팩트한 애드온 보드입니다. 이 보드는 Toshiba Semiconductor의 PWM 초퍼를 사용하는 TB67S539FTG, 2상 바이폴라 스테핑 모터 드라이버를 탑재하고 있습니다. 모터 전류 감지용 전류 감지 레지스터 없이 PWM 정전류 제어 드라이브를 지원하며, 모터 소음은 줄고 제어는 부드러워지도록 풀 스텝에서 1/32 스텝까지의 분해능을 지원합니다.
특징
낮은 전력 소비, 바이폴라 스테핑 모터 제어 가능, PWM 제어 정전류 드라이브, 풀, 1/2, 1/4, 1/8, 1/16, 1/32 스텝 분해능에서 작동, 내장 믹스드 디케이 모드, 이상 감지 기능 등
TB62262FTG
모터 드라이버, 스테퍼, 1.4A 출력, 4.75V ~ 5.25V 공급, WQFN-48, -20°C ~ 85°C
TB62262FTG는 PWM 초퍼를 사용하는 바이폴라 스테핑 모터용 PWM 메서드 클록인(clock-in) 컨트롤 모터 드라이버입니다. 인터페이스는 클록인 컨트롤입니다. BiCD 프로세스를 사용하여 제작됩니다.
특징
- BiCD 프로세스 통합 모놀리식 IC, 2상 바이폴라 스테퍼 + 푸시-풀 드라이버 클래스
- 1개의 바이폴라 스테핑 모터 제어 가능
- PWM 제어 정전류 드라이브, 표면 장착
- 풀, 1/2, 1/4 스텝 작동, 높은 전압 및 전류
- 낮은 온저항(하이 사이드와 로우 사이드의 합은 0.8ohm typical임) MOSFET 출력 스테이지
TB67S102AFNG
풀, 1/2, 1/4 스텝 분해능 / BiCD 클록 입력 2상 바이폴라 스테핑 모터 드라이버 / PWM 정전류 드라이브 / 높은 출력 전류 / 낮은 R-on
특징
- BiCD 프로세스 통합 모놀리식 IC.
- 1개의 바이폴라 스테핑 모터 제어 가능.
- PWM 제어 정전류 드라이브.
- 풀, 1/2. 1/4 스텝 작동 가능
- 낮은 온저항(하이 + 로우 사이드 = 0.49Ω(typ)) MOSFET 출력 스테이지
TB67S209FTG
모터 드라이버, 스테퍼, 1.5A 출력, 4.75V ~ 5.25V 공급, WQFN-48, -20°C ~ 85°C
특징
- BiCD 프로세스 통합 모놀리식 IC
- 1개의 바이폴라 스테핑 모터 제어 가능
- PWM 제어 정전류 드라이브, 표면 장착
- 풀, 1/2, 1/4, 1/8, 1/16, 1/32 스텝 작동, 높은 전압 및 전류
- 낮은 온저항(하이 사이드와 로우 사이드의 합은 0.49ohm typical임) MOSFET 출력 스테이지
TB67S109AFTG
모터 드라이버, 스테퍼, 1.5A 출력, 4.75V ~ 5.25V 서플라이, WQFN-48, -20°C ~ 85°C
특징
- BiCD 프로세스 통합 모놀리식 IC
- 1개의 바이폴라 스테핑 모터 제어 가능
- PWM 제어 정전류 드라이브, 표면 장착
- 풀, 1/2, 1/4, 1/8, 1/16, 1/32 스텝 작동, 높은 전압 및 전류
- 낮은 온저항(하이 사이드와 로우 사이드의 합은 0.49ohm typical임) MOSFET 출력 스테이지
TB67S261FTG
모터 드라이버, 스테퍼, 1.4A 출력, 4.75V ~ 5.25V 서플라이, WQFN-48, -20°C ~85 °C
특징
- BiCD 프로세스 통합 모놀리식 IC
- 1개의 바이폴라 스테핑 모터 제어 가능
- PWM 제어 정전류 드라이브, 표면 장착
- 풀, 1/2, 1/4 스텝 작동, 높은 전압 및 전류
- 낮은 온저항(하이 사이드와 로우 사이드의 합은 0.8ohm typical임) MOSFET 출력 스테이지
TB62261FTG
모터 드라이버, 스테퍼, 1.4A 출력, 4.75V ~ 5.25V 서플라이, WQFN-48, -20°C ~ 85°C
특징
- BiCD 프로세스 통합 모놀리식 IC, 2상 바이폴라 스테퍼 + 푸시-풀 드라이버 클래스
- 1개의 바이폴라 스테핑 모터 제어 가능
- PWM 제어 정전류 드라이브, 표면 장착
- 풀, 1/2, 1/4 스텝 작동, 높은 전압 및 전류
- 낮은 온저항(하이 사이드와 로우 사이드의 합은 0.8ohm typical임) MOSFET 출력 스테이지
TB67S269FTG
모터 드라이버, 스테퍼, 1.4A 출력, 4.75V ~ 5.25V 서플라이, WQFN-48, -20°C ~ 85°C
특징
- BiCD 프로세스 통합 모놀리식 IC
- 1개의 바이폴라 스테핑 모터 제어 가능
- PWM 제어 정전류 드라이브, 표면 장착
- 풀, 1/2, 1/4, 1/8, 1/16, 1/32 스텝 작동, 높은 전압 및 전류
- 낮은 온저항(하이 사이드와 로우 사이드의 합은 0.8ohm typical임) MOSFET 출력 스테이지
