39-00-0077

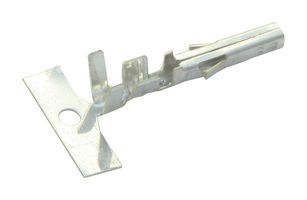

Contact, Mini-Fit Jr. 5556, Socket, Crimp, 16 AWG, Tin Plated Contacts
이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
제조업체MOLEX
제조업체 부품 번호39-00-0077
주문 코드2616833
Product RangeMini-Fit Jr. 5556
AKA5556T3, GTIN UPC EAN: 800753627741
기술 데이터 시트
제품 정보
제조업체MOLEX
제조업체 부품 번호39-00-0077
주문 코드2616833
Product RangeMini-Fit Jr. 5556
AKA5556T3, GTIN UPC EAN: 800753627741
기술 데이터 시트
Product RangeMini-Fit Jr. 5556
Contact GenderSocket
Contact Termination TypeCrimp
Wire Size AWG Max16AWG
Contact PlatingTin Plated Contacts
For Use WithMolex Mini-Fit Jr. 5557, Mini-Fit TPA 30067 & Mini-Fit BMI 42474 Series Rcpt Housing Connectors
Wire Size AWG Min-
Contact MaterialBrass
SVHCNo SVHC (21-Jan-2025)
제품 개요
The 39-00-0077 from Molex is a Mini-Fit female crimp terminal. This receptacle is made of brass metal with tin plating. It mates with 5558 Mini-Fit crimp terminal Mini-Fit Jr. header, dual row, 5566, 5569. It is used with 5557 Mini-Fit Jr receptacle housing, 30067 Mini-Fit TPA, 42474 Mini-Fit BMI panel mount, 5559 Mini-Fit Jr plug housing, dual row.
- Wire size of 16AWG
- Maximum wire insulation diameter range from 1.8mm to 3.1mm
- Crimp or compression termination interface style
- Maximum voltage is 600V
- Maximum current per contact is 9A
- Maximum durability of 30 mating cycles
애플리케이션
Automotive, Commercial Vehicle, Communications & Networking, Consumer Electronics, Industrial, Medical, Communications & Networking
기술 사양
Product Range
Mini-Fit Jr. 5556
Contact Termination Type
Crimp
Contact Plating
Tin Plated Contacts
Wire Size AWG Min
-
SVHC
No SVHC (21-Jan-2025)
Contact Gender
Socket
Wire Size AWG Max
16AWG
For Use With
Molex Mini-Fit Jr. 5557, Mini-Fit TPA 30067 & Mini-Fit BMI 42474 Series Rcpt Housing Connectors
Contact Material
Brass
기술 문서 (2)
39-00-0077의 대체 제품
1개 제품을 찾았습니다.
관련 제품
1개 제품을 찾았습니다.
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:United States
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:United States
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:85369010
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:예
RoHS
SVHC:No SVHC (21-Jan-2025)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.00104
