NI의 다기능 I/O로 연결성을 강화하세요

다기능 입력/출력, 즉 MIO, DAQ 장치는 측정 기능의 핵심 부분을 하나의 장치에 통합합니다

하나의 장치, 무한한 가능성

DAQ에 NI를 사용해야 하는 이유

소프트웨어

NI는 엔지니어에게 자동화된 테스트 및 측정 시스템을 조립할 수 있는 최상의 소프트웨어 옵션을 제공합니다. 이러한 소프트웨어 옵션은 다음과 같습니다.

Python, C/C++, VB .NET, C# 지원 및 예시 코드

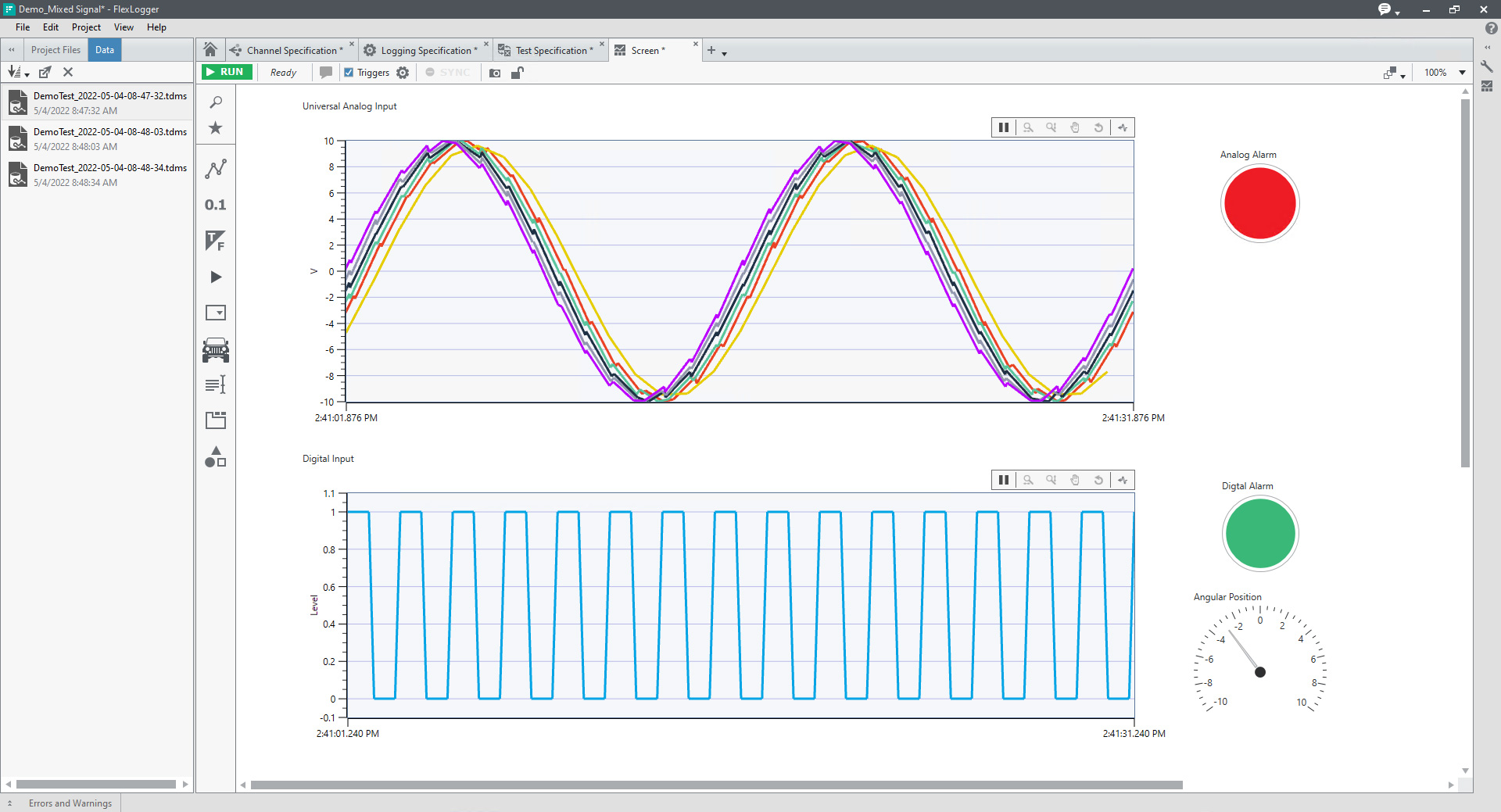

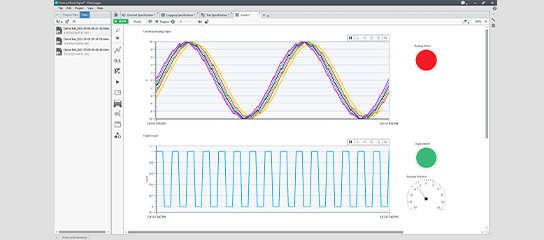

FlexLogger Lite, 무료 로깅 소프트웨어
그래픽 프로그래밍을 위한 테스트 및 측정 산업 표준인 LabVIEW
LabVIEW와 고급 분석, 신호 처리, 테스트 시퀀싱에 필요한 소프트웨어를 포함하는 LabVIEW+ 소프트웨어 제품군

품질

NI 하드웨어는 안정성 및 우수한 측정으로 유명하므로 엔지니어가 데이터에 대한 확신을 가질 수 있습니다.

유연성

엔지니어들은 NI의 하드웨어 카탈로그를 통해 일상 업무의 변화에 적응할 수 있습니다. 기기, 센서 측정, 테스트용 소프트웨어 등 NI는 모든 것을 갖추고 있습니다.

다기능 I/O DAQ를 사용하여 수행할 수 있는 작업

측정	생성 및 제어
모든 ±10V 신호 ±10V 출력 센서 구적 엔코더 리졸버 펄스/이벤트 카운트 센서(미터 등) 고속 전압 신호 전류 측정을 위한 션트 저항기 전반의 전압 강하 배터리 셀 전압(±10V 피크 셀 측정) USB/배터리 전원 작동 전자보드(PCB)의 전원 레일 선형 전위차계(스트링 팟) 펄스 폭 변조(PWM) 신호저전압 전류 센서 저전압 계기용 변압기	TTL 디지털 회선 읽기/쓰기 디지털 회선을 사용하여 저전류 릴레이 구동 ±10V 출력 제어 신호 생성 ±10V 신호를 생성하여 센서 시뮬레이션 펄스 폭 변조(PWM) 신호 생성 전압, 디지털 및 카운터 신호 동기화

측정

생성 및 제어

모든 ±10V 신호
±10V 출력 센서
구적 엔코더
리졸버
펄스/이벤트 카운트 센서(미터 등)
고속 전압 신호
전류 측정을 위한 션트 저항기 전반의 전압 강하
배터리 셀 전압(±10V 피크 셀 측정)
USB/배터리 전원 작동 전자보드(PCB)의 전원 레일
선형 전위차계(스트링 팟)
펄스 폭 변조(PWM) 신호저전압 전류 센서
저전압 계기용 변압기

TTL 디지털 회선 읽기/쓰기
디지털 회선을 사용하여 저전류 릴레이 구동
±10V 출력 제어 신호 생성
±10V 신호를 생성하여 센서 시뮬레이션
펄스 폭 변조(PWM) 신호 생성
전압, 디지털 및 카운터 신호 동기화

원하는 MIO DAQ 장치를 선택하세요

NI DAQ 하드웨어 카탈로그에는 USB를 사용하여 Windows PC와 함께 사용하는 장치 또는 데스크톱 컴퓨터 또는 PXI 섀시 내부에 설치하는 장치가 포함됩니다.

버스 전원 USB 장치

모델 번호	USB-6001	USB-6003	USB-6421	USB-6423	USB-6451	USB-6453
부품 번호	782604-01	782608-01	789887-01	789882-01	789888-01	789884-01
아날로그 입력 채널(싱글 엔드/차동)	8/4	8/4	16/8	32/16	16/8	32/16
최대 샘플링 속도*	20kS/s(1채널)	50kS/s(1채널)	250kS/s(1채널)	250kS/s(1채널)	1MS/s/ch(8채널)	1MS/s/ch(16채널)
ADC의 수	1	1	1	1	8	16
동시	아니요	아니요	아니요	아니요	예	예
분해능	14비트	16비트	16비트	16비트	20비트	20비트
아날로그 출력 채널	2	2	2	4	2	4
디지털 I/O 채널	13(SW 폴링됨)	13(SW 폴링됨)	16	16	16	16
카운터	1	-	4	4	4	4

Windows 컴퓨터에 설치할 PCIe 장치

모델 번호	PCIe-6320	PCIe-6321	PCIe-6323	PCIe-6351	PCIe-6363
부품 번호	781043-01	781044-01	781045-01	781048-01	781051-01
아날로그 입력 채널(싱글 엔드/차동)	16/8	16/8	32/16	16/8	32/16
최대 샘플링 속도*	250kS/s(1채널)	250kS/s(1채널)	250kS/s(1채널)	1.25MS/c(1채널)	2MS/s(1채널)
ADC의 수	1	1	1	1	1
동시	아니요	아니요	아니요	아니요	아니요
분해능	16비트	16비트	16비트	16비트	16비트
아날로그 출력 채널	0	2	4	2	4
디지털 I/O 채널	24	24	48	24	48
카운터	4	4	4	4	4
필요한 케이블 및 커넥터 블록	각 1개	각 1개	각 2개	각 1개	-

PXI 섀시에 설치할 PXI 장치

모델 번호	PXIe-6375	PXIe-6363	PXIe-6366	PXIe-6349	PXIe-6396
부품 번호	783634-01	781056-01	781057-01	785808-01	785927-01
아날로그 입력 채널(싱글 엔드/차동)	208/104	32/16	8/0	32/0	8/0
최대 샘플링 속도*	3.86MS/s(1채널)	2MS/s(1채널)	2MS/s/ch	500kS/s/ch	14MS/s/ch
ADC의 수	1	1	8	32	8
동시	아니요	아니요	예	예	예
분해능	16비트	16비트	16비트	16비트	18비트
아날로그 출력 채널	2	4	2	2	2
디지털 I/O 채널	24	48	24	24	24
카운터	4	4	4	4	4
필요한 케이블 및 커넥터 블록	각 4개	각 2개	각 1개	각 2개	각 1개

PCIe 및 PXIe DAQ 장치용 케이블 및 커넥터 블록

설명	길이	부품 번호
VHDCI 실드 케이블	0.5m	192061-0R5
1m	192061-01
2m	192061-02
5m	192061-05

차폐형 MIO 커넥터 블럭

설명	선택 기준	부품 번호
차폐형 커넥터 블럭	나사 종단 커넥터 블록	782536-01
BNC 종단 커넥터 블록	777643-01
BNC 종단 랙 마운트 커넥터 블록	779556-01

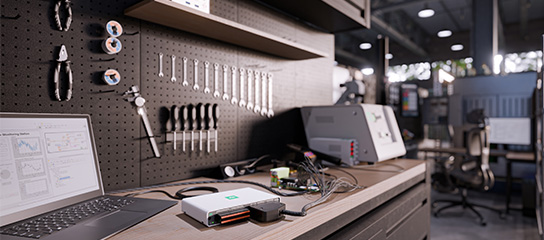

주요 응용 분야 및 사용 사례

연구를 위한 측정 시스템 및 테스트 베드(교육 기관 또는 상업)
제품 검증을 위한 자동 테스트 시스템
전자 기기 및 하위 시스템용 생산 테스트 시스템

품질과 가치를 위한 엔지니어의 선택
