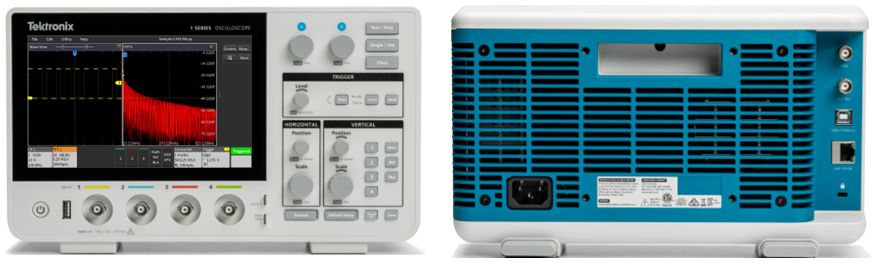

1 시리즈 DPO(DPO1000) 소개

어디로든 이동하세요. 1 시리즈 DPO는 모든 필수 기능을 세련되고 컴팩트한 디자인에 담아냈으며, 모든 Tektronix 스코프에서 공통적으로 사용되는 직관적인 터치스크린 UI를 갖추고 있습니다. Tek 소프트웨어 에코시스템을 통해 빠르게 배우고, 더 스마트하게 측정하며, 데이터와 스크린샷을 신속하게 공유하고, 분석을 확장하세요.

제품 개요

모델	DPO1xx2	DPO1xx4
아날로그 채널	2	4
대역폭	50MHz, 70MHz, 100MHz, 200MHz	50MHz, 70MHz, 100MHz, 200MHz
최대 샘플링 속도	1.25GS/s	1.25GS/s
레코드 길이	채널당 1000만 샘플	채널당 1000만 샘플
수직 해상도	12비트	12비트
입력	1MΩ ± 1%, BNC 전용	1MΩ ± 1%, BNC 전용
트리거 유형	에지, 펄스 폭, 런트, 타임아웃, 상승/하강	에지, 펄스 폭, 런트, 타임아웃, 상승/하강
분석	진폭/시간 측정, 기본/고급 연산, FFT, 리미트 마스크 테스트, 보드선도	진폭/시간 측정, 기본/고급 연산, FFT, 리미트 마스크 테스트, 보드선도
프로토콜 디코드	I2C, SPI, UART	I2C, SPI, UART
DVM/카운터	4자리 DVM 및 7자리 카운터, 계측기 대역폭까지 지원	4자리 DVM 및 7자리 카운터, 계측기 대역폭까지 지원
AFG(S 모델만)	25MHz, 1채널, 기본 파형, 변조 기능	25MHz, 1채널, 기본 파형, 변조 기능
디스플레이	7인치 이상, 정전식 터치	7인치 이상, 정전식 터치
보증	1년 표준	1년 표준

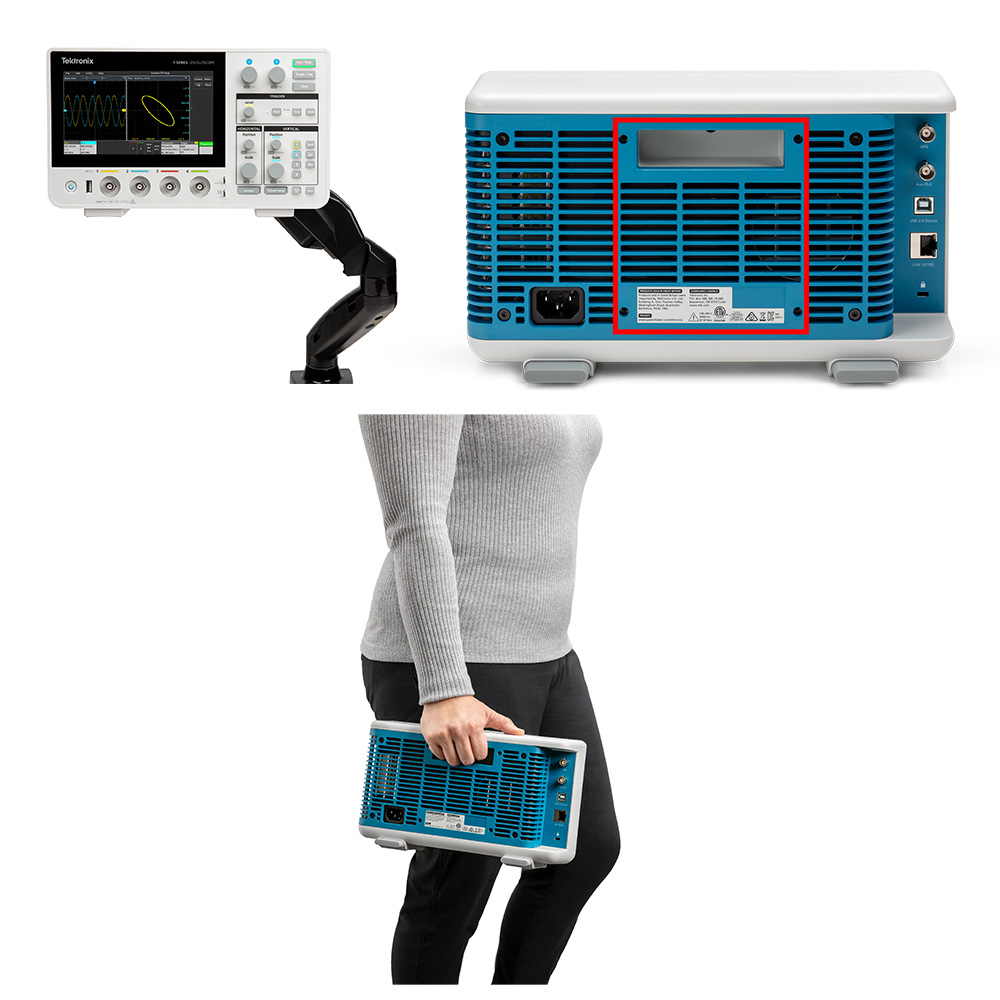

표준 VESA 마운트

어디에나 배치 가능

업계 표준 VESA 패턴
상용 VESA 액세서리와 호환
VESA 마운트에 장착 가능한 선택 사양 랙 마운트 키트(1-RK) 제공
호환 액세서리 예:
- 이동식 카트
- 데스크 마운트 암
- 후크
- 벽면 마운트

뛰어난 휴대성

어디든 쉽게 이동

소형 그립 핸들
가벼움
벤치에서 DUT, 테스트 시스템 또는 기타 전기 장비가 있는 측정 위치까지 손쉽게 들고 이동할 수 있습니다.

1 Class에 터치스크린 추가

모든 Tektronix 오실로스코프에서 공통으로 사용되는 직관적인 터치스크린 UI. 빠르게 학습하고, 더욱 효율적으로 측정하며, 작업 결과를 손쉽게 공유하거나 내보내고, 오실로스코프를 원격으로 제어할 수 있습니다.

함수 발생기 및 보조 출력

시험 대상 장치(DUT)에 신호 출력
AFG 1채널, 25MHz(S 모델)
사전 정의된 파형 유형 – 사인파, 사각파, 램프파, 펄스파, 임의파형, 노이즈, DC
변조 – AM, FM, ASK, FSK, 스윕
보조 출력 1채널
트리거 출력
오실로스코프 후면에 제공

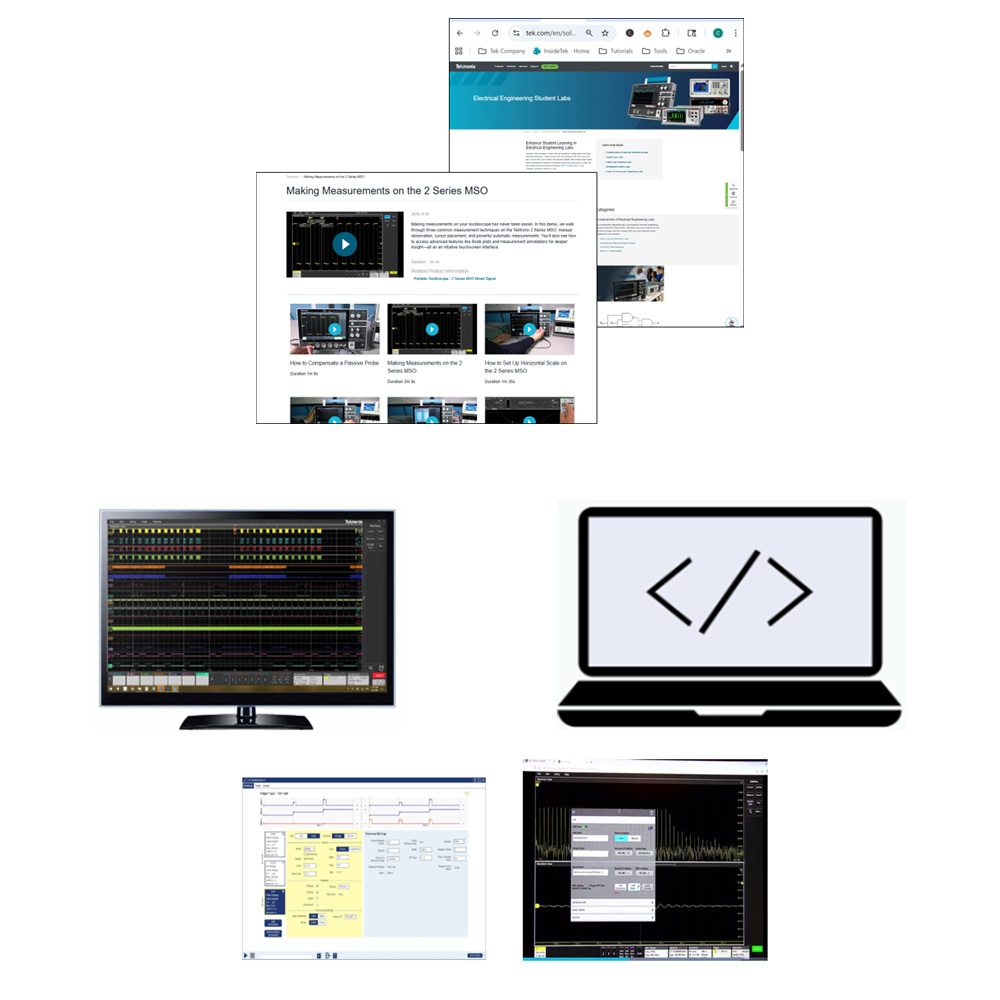

EDU 전용 기능

간편 측정

질문에 대한 답을 신속하게 제공하는 통합 기능
- 휴대폰에서 QR 코드를 통해 도움말 파일을 빠르게 열고 답변을 검색할 수 있어, 오실로스코프 화면은 측정 작업에 집중할 수 있습니다.
- 동영상으로 보기 – 오실로스코프의 데모 메뉴에서 QR 코드를 스캔하면 tek.com의 전체 데모 튜토리얼을 이용할 수 있습니다.
기능 제어
- 교육자가 실험실 설정 및 관리보다 회로 개념 교육에 더 많은 시간을 할애할 수 있도록 지원합니다.
- 장비의 자동 설정, 커서 및 자동 측정 기능을 비활성화할 수 있습니다.
학생용 공학 실습 과정 18종으로 수업을 바로 시작하세요.
내장된 eScope를 사용하여 네트워크에 연결된 오실로스코프에 원격으로 액세스하고 화면을 공유하거나 장비를 제어할 수 있습니다.

1 시리즈 DPO 에코시스템

기본 하드웨어 성능을 뛰어넘는 더 큰 고객 가치

TekScope: PC에서 캡처된 데이터를 확인하고 분석(사후 분석)
Python 드라이버: 외부 애플리케이션과 연동 가능(2 시리즈 호환)
원격 액세스: eScope를 통해 오실로스코프에 원격으로 액세스 및 제어
KickStart: 벤치형 계측기 제어 및 데이터 수집(2026년 가을 출시 예정)

오실로스코프 모델

DPO - 1 시리즈 표준 DPO - 1 시리즈

DPO - 1 시리즈 - R3 3년 보증으로 더 많은 비용을 절약하세요

DPO - 1 시리즈 - R5 5년 보증으로 더 많은 비용을 절약하세요

*고정 구성 - 업그레이드 없음

서비스 옵션

보증 및 교정

R3	표준 보증 기간이 3년으로 연장됩니다. \|부품, 수리 공임 및 국내 2일 배송이 보장됩니다. 모든 수리에는 교정 및 펌웨어 업데이트가 포함됩니다. 번거로움 없이 전화 한 통으로 서비스를 시작할 수 있습니다.
R5	표준 보증 기간이 5년으로 연장됩니다. \|부품, 수리 공임 및 국내 2일 배송이 보장됩니다. 모든 수리에는 교정 및 펌웨어 업데이트가 포함됩니다. 번거로움 없이 전화 한 통으로 서비스를 시작할 수 있습니다.
T3	3년 종합 제품 보호 플랜으로, 연장 보증 플랜의 모든 혜택에 더해 우발적 손상, 사용자 과실로 인한 전기적 과부하 손상 및 정전기 방전(ESD)으로 인한 손상까지 전면 보장합니다.
T5	5년 종합 제품 보호 플랜으로, 연장 보증 플랜의 모든 혜택에 더해 우발적 손상, 사용자 과실로 인한 전기적 과부하 손상 및 정전기 방전(ESD)으로 인한 손상까지 전면 보장합니다.
CD3	3년 교정 및 전체 데이터 보고서 서비스. 전체 데이터 보고서가 포함된 추적 가능 교정 또는 해당되는 경우 기능 검증 서비스를 제공합니다. 3년 동안 총 3회의 교정 서비스가 제공됩니다.
CD5	5년 교정 및 전체 데이터 보고서 서비스. 전체 데이터 보고서가 포함된 추적 가능 교정 또는 해당되는 경우 기능 검증 서비스를 제공합니다. 5년 동안 총 5회의 교정 서비스가 제공됩니다.
