IM12B15CC1XKMA1
Intelligent Power Module (IPM), IGBT, 1.2 kV, 22 A, 2.5 kV, DIP, CIPOS

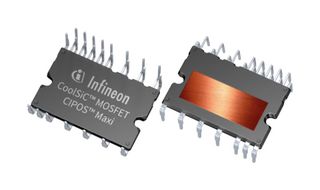

이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
제조업체INFINEON
제조업체 부품 번호IM12B15CC1XKMA1
주문 코드4540076
Product RangeCIPOS Maxi Series
AKAIM12B15CC1, SP006030153
기술 데이터 시트
269 재고
더 필요하세요?
269 3-4 영업일 이내 배송(영국 재고)
| 수량 | 가격 |
|---|---|
| 1+ | ₩54,146 |
| 5+ | ₩50,146 |
| 10+ | ₩46,145 |
| 50+ | ₩46,131 |
| 100+ | ₩41,262 |
가격기준Each
주문 최소수량: 1
주문 배수수량: 1
₩54,146
부품 번호 /라인 메모 추가
이 주문에 한해 주문 확인서, 청구서, 발송장에 추가됨,
이 번호는 주문 확인서, 청구서, 발송장, 웹 확인 이메일, 제품 라벨에 추가됩니다.
제품 정보
제조업체INFINEON
제조업체 부품 번호IM12B15CC1XKMA1
주문 코드4540076
Product RangeCIPOS Maxi Series
AKAIM12B15CC1, SP006030153
기술 데이터 시트
IPM Power DeviceIGBT
Voltage Rating (Vces / Vdss)1.2kV
Current Rating (Ic / Id)22A
Isolation Voltage2.5kV
IPM Case StyleDIP
IPM SeriesCIPOS
Product RangeCIPOS Maxi Series
SVHCNo SVHC (21-Jan-2025)
제품 개요
IM12B15CC1XKMA1 is a CIPOS™ Maxi 1200 V, 15 A three-phase intelligent power module. CIPOS™ Maxi 1200V, 15A three-phase IGBT7 based intelligent power module with open emitter in DIP 36x23D package providing fully-featured compact inverter solution with excellent thermal conduction for motor drive applications including industrial drives, fans and pumps, HVAC, active filters, and etc. Typical applications include commercial HVAC, general purpose motor drive - variating frequency and voltage, heating ventilation and air conditioning (HVAC), industrial automation, motor control.
- Based on 1200V TRENCHSTOP™ IGBT7
- Power rating up to 3000W at 10KHz
- Rugged 1200V SOI gate driver
- Over current shutdown, under-voltage lockout
- All 6 switches turn off during protection
- Temperature monitoring
- Cross-conduction prevention
- UL-certified
- Excellent thermal performance, Fit for space-constrained applications
- Compact footprint and low switching losses
기술 사양
IPM Power Device
IGBT
Current Rating (Ic / Id)
22A
IPM Case Style
DIP
Product Range
CIPOS Maxi Series
Voltage Rating (Vces / Vdss)
1.2kV
Isolation Voltage
2.5kV
IPM Series
CIPOS
SVHC
No SVHC (21-Jan-2025)
기술 문서 (1)
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:South Korea
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:South Korea
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:예
RoHS
SVHC:No SVHC (21-Jan-2025)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.000001
