IM535U6DXKMA1
Intelligent Power Module (IPM), IGBT, 600 V, 30 A, 2 kV, DIP, DIPIPM
이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
제조업체INFINEON
제조업체 부품 번호IM535U6DXKMA1
주문 코드3625309
Product RangeCIPOS Mini
AKAIM535-U6D, SP003944830
기술 데이터 시트
주문 가능
제조업체 표준 리드 타임: 52주
입고 시 알림 요청
| 수량 | 가격 |
|---|---|
| 1+ | ₩28,215 |
| 5+ | ₩23,779 |
| 10+ | ₩19,342 |
| 50+ | ₩18,640 |
| 100+ | ₩17,937 |
| 250+ | ₩17,234 |
가격기준Each
주문 최소수량: 1
주문 배수수량: 1
₩28,215
부품 번호 /라인 메모 추가
이 주문에 한해 주문 확인서, 청구서, 발송장에 추가됨,
이 번호는 주문 확인서, 청구서, 발송장, 웹 확인 이메일, 제품 라벨에 추가됩니다.
제품 정보
제조업체INFINEON
제조업체 부품 번호IM535U6DXKMA1
주문 코드3625309
Product RangeCIPOS Mini
AKAIM535-U6D, SP003944830
기술 데이터 시트
IPM Power DeviceIGBT
Voltage Rating (Vces / Vdss)600V
Current Rating (Ic / Id)30A
Isolation Voltage2kV
IPM Case StyleDIP
IPM SeriesDIPIPM
Product RangeCIPOS Mini
SVHCNo SVHC (21-Jan-2025)
제품 개요

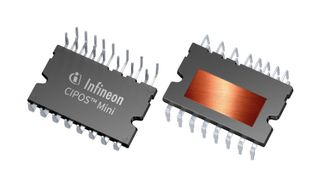

IM535U6DXKMA1 is a CIPOS™ Mini 600V, 30A three-phase TRENCHSTOP™ IGBT based intelligent power module with open emitter in DIP 36x21D package. It provides fully featured compact inverter solution with DCB substrate to enable excellent thermal performance. Moreover, it enables higher power capability based on Infineon’s leading-edge TRENCHSTOP™ IGBTs and anti-parallel diodes together with optimized SOI gate driver along with excellent thermal conduction and electrical isolation.
- Based on TRENCHSTOP™ IGBT
- Rugged SOI gate driver technology
- Integrated bootstrap function
- Over current shutdown
- All of 6 switches turn off during protection
- Under-voltage lockout at all channels
- Sleep function
- Cross-conduction prevention
- Built-in temperature monitoring
- Motor power rating up to 3000 W at 10 kHz
기술 사양
IPM Power Device
IGBT
Current Rating (Ic / Id)
30A
IPM Case Style
DIP
Product Range
CIPOS Mini
Voltage Rating (Vces / Vdss)
600V
Isolation Voltage
2kV
IPM Series
DIPIPM
SVHC
No SVHC (21-Jan-2025)
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:South Korea
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:South Korea
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:85423190
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:예
RoHS
SVHC:No SVHC (21-Jan-2025)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.002
