TLE4966LHALA1
Hall Effect Switch, Bipolar Hall Effect Switch, 0.0075 T, -0.0075 T, 2.7 V, 24 V

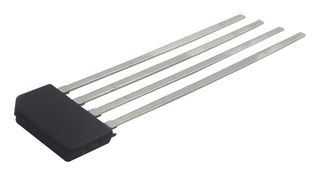

이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
3,769 재고
더 필요하세요?
3769 3-4 영업일 이내 배송(영국 재고)
| 수량 | 가격 |
|---|---|
| 1+ | ₩1,482 |
| 10+ | ₩812 |
| 50+ | ₩808 |
| 100+ | ₩760 |
| 250+ | ₩759 |
| 500+ | ₩758 |
| 1000+ | ₩757 |
| 2500+ | ₩756 |
가격기준Each
주문 최소수량: 1
주문 배수수량: 1
₩1,482
부품 번호 /라인 메모 추가
이 주문에 한해 주문 확인서, 청구서, 발송장에 추가됨,
이 번호는 주문 확인서, 청구서, 발송장, 웹 확인 이메일, 제품 라벨에 추가됩니다.
제품 정보
제조업체INFINEON
제조업체 부품 번호TLE4966LHALA1
주문 코드2480582
AKATLE4966L, SP000014135
기술 데이터 시트
Hall Effect TypeDirection Detection Sensor
Switch TypeBipolar Hall Effect Switch
Operating Point Typ0.0075T
Output Current10mA
Release Point Typ-0.0075T
Sensor Case StyleSSO
No. of Pins4Pins
Hysteresis Typ-
Supply Voltage Min2.7V
Supply Voltage Max24V
Sensor Case / PackageSSO
No. of Pins4 Pin
Sensor Output TypeDigital
No. of Outputs2Outputs
Output InterfaceOpen Collector
Operating Temperature Min-40°C
Operating Temperature Max150°C
Product Range-
MSLMSL 1 - Unlimited
SVHCNo SVHC (21-Jan-2025)
제품 개요
TLE4966LHALA1 is a high-precision hall-effect switch with direction detection designed specifically for highly accurate applications. Precise magnetic switching points and high temperature stability are achieved by active compensation circuits and chopper techniques on chip. The IC provides a speed signal at Q2 for every magnetic pole pair and a direction information at Q1, which is provided before the speed signal.
- Operation from unregulated power supply
- High sensitivity and high stability of the magnetic switching points
- High resistance to mechanical stress by active error compensation
- Reverse battery protection (-18V) and peak temperatures up to 195°C without damage
- Superior temperature stability
- Low jitter (typ. 1µs) and digital output signals
- Excellent matching between the 2 hall probes
- Hall plate distance 1.45mm
- Direction & speed information
- Direction signal switches before the speed signal
경고
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
기술 사양
Hall Effect Type
Direction Detection Sensor
Operating Point Typ
0.0075T
Release Point Typ
-0.0075T
No. of Pins
4Pins
Supply Voltage Min
2.7V
Sensor Case / Package
SSO
Sensor Output Type
Digital
Output Interface
Open Collector
Operating Temperature Max
150°C
MSL
MSL 1 - Unlimited
Switch Type
Bipolar Hall Effect Switch
Output Current
10mA
Sensor Case Style
SSO
Hysteresis Typ
-
Supply Voltage Max
24V
No. of Pins
4 Pin
No. of Outputs
2Outputs
Operating Temperature Min
-40°C
Product Range
-
SVHC
No SVHC (21-Jan-2025)
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:Malaysia
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:Malaysia
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:예
RoHS
SVHC:No SVHC (21-Jan-2025)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.000408
