페이지 인쇄

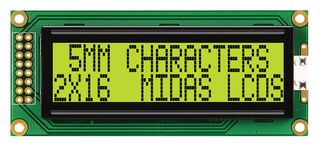

이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.

| 제조업체 | MIDAS DISPLAYS |
|---|---|
| 제조업체 부품 번호 | MC21605B6W-SPR-V2복사 |
| 제조업체 표준 리드 타임 | 14주 |
| 주문 코드 | 2674229 |
| 귀하의 부품 번호 | |
| 기술 데이터 시트 |
1 재고
더 필요하세요?
1 3-4 영업일 이내 배송(영국 재고)
| 수량 | 가격 |
|---|---|
| 1+ | ₩13,821 |
| 5+ | ₩12,980 |
가격기준Each
주문 최소수량: 1
주문 배수수량: 1
₩13,821
라인 메모 추가
이 주문에 한해 주문 확인서, 청구서, 발송장에 추가됨,
제품 정보
| 제조업체 | MIDAS DISPLAYS |
|---|---|
| 제조업체 부품 번호 | MC21605B6W-SPR-V2복사 |
| 제조업체 표준 리드 타임 | 14주 |
| 주문 코드 | 2674229 |
| 기술 데이터 시트 | |
| Character Count x Line | 16 x 2 |
| Display Appearance | - |
| Logic Voltage | 5V |
| Interface Type | - |
| Font Set | English, Japanese |
| Display Mode | Reflective |
| Character Size | 5.23mm |
| LCD Display Type | STN |
| Module Size | 85mm x 36mm |
| Operating Temperature Min | -20°C |
| Operating Temperature Max | 70°C |
| Display Construction | COB |
| Backlighting Colour | No Backlight |
| Product Range | - |
| SVHC | No SVHC (25-Jun-2025) |
제품 개요
The MC21605B6W-SPR-V2 from Midas is a chip on board LCD module. The overall size of module is 85mm x 36mm x 9.5mm (W x H x D), character size is 3mm x 5.23mm (W x H), character pitch is 0.51mm x 0.52mm (W x H).
- Typical input voltage is 5V
- Supply current is 1.5mA at VDD = 5V
- 16 character number per line & 2 character line
- Character height is 5mm
- Yellow- green reflective STN
- 6 "o" clock viewing direction
- Operating temperature range from -20°C to 70°C
- SPLC780D controller
- 5V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- No backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole DIL (side, left) connection, 2.54mm pitch
애플리케이션
Imaging, Video & Vision
기술 사양
| Character Count x Line | 16 x 2 |
|---|---|
| Logic Voltage | 5V |
| Font Set | English, Japanese |
| Character Size | 5.23mm |
| Module Size | 85mm x 36mm |
| Operating Temperature Max | 70°C |
| Backlighting Colour | No Backlight |
| SVHC | No SVHC (25-Jun-2025) |
| Display Appearance | - |
|---|---|
| Interface Type | - |
| Display Mode | Reflective |
| LCD Display Type | STN |
| Operating Temperature Min | -20°C |
| Display Construction | COB |
| Product Range | - |
법률 및 환경
| 원산지: 최종후의 중요 제조 공정이 이루어진 국가원산지: | China 최종후의 중요 제조 공정이 이루어진 국가 |
|---|---|
| 관세 번호: | 85312095 |
| US ECCN: | EAR99 |
| EU ECCN: | NLR |
| RoHS 준수: | 예 RoHS |
| RoHS 프탈레이트 준수: | 예 RoHS |
| SVHC: | No SVHC (25-Jun-2025) |
| 제품 준수 증명서 다운로드 | 제품 준수 증명서 |
| 무게(kg): | .04 |
