55091-1674
Mezzanine Connector, Header, 0.635 mm, 2 Rows, 160 Contacts, Surface Mount, Copper Alloy

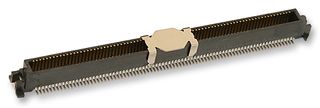

이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
제조업체MOLEX
제조업체 부품 번호55091-1674
주문 코드1508161
Product RangeSlimStack 55091
AKAGTIN UPC EAN: 822348192427
기술 데이터 시트
더 이상 재고 없음
제품 정보
제조업체MOLEX
제조업체 부품 번호55091-1674
주문 코드1508161
Product RangeSlimStack 55091
AKAGTIN UPC EAN: 822348192427
기술 데이터 시트
Mezzanine Connector TypeHeader
Pitch Spacing0.635mm
No. of Rows2Rows
No. of Contacts160Contacts
Connector MountingSurface Mount
Contact MaterialCopper Alloy
Contact PlatingGold Plated Contacts
Product RangeSlimStack 55091
SVHCNo SVHC (07-Jul-2017)
제품 개요
The 55091-1674 from Molex is a 0.635mm pitch dual row, SlimStack header. This header is made of copper alloy material with gold material plating and tin terminal plating. It mates with SlimStack receptacle 52760, 52837, 52885 and 52901.
- Vertical orientation
- 160 circuits (loaded), PCB retention, PCB locator & no breakaway
- Maximum durability of 50 mating cycles
- Robotic placement metal cap
- Surface mount termination interface style
- Operating temperature range from -55°C to +85°C
- Maximum 0.5A current per contact, maximum 100V voltage
- Black colour resin
- UL E29179 certified
- 6mm stacking height, polarized to PCB and non stackable
애플리케이션
Automotive, Consumer Electronics, Data / Computing, Industrial, Medical, Portable Devices
기술 사양
Mezzanine Connector Type
Header
No. of Rows
2Rows
Connector Mounting
Surface Mount
Contact Plating
Gold Plated Contacts
SVHC
No SVHC (07-Jul-2017)
Pitch Spacing
0.635mm
No. of Contacts
160Contacts
Contact Material
Copper Alloy
Product Range
SlimStack 55091
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:China
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:China
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:85369010
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:추후 공고함
SVHC:No SVHC (07-Jul-2017)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.001
