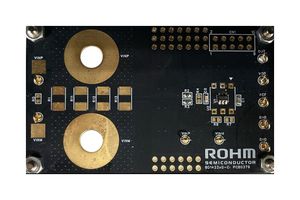

BD14220G-EVK-001
Evaluation Board, BD14220G-CTR, Current Sense Amplifier
이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
2 재고
더 필요하세요?
2 3-4 영업일 이내 배송(영국 재고)
| 수량 | 가격 |
|---|---|
| 1+ | ₩121,755 |
가격기준Each
주문 최소수량: 1
주문 배수수량: 1
₩121,755
라인 메모 추가
이 주문에 한해 주문 확인서, 청구서, 발송장에 추가됨,
제품 정보
제조업체ROHM
제조업체 부품 번호BD14220G-EVK-001
주문 코드4721191
기술 데이터 시트
Silicon ManufacturerRohm Semiconductor
Silicon Core NumberBD14220G-CTR
Kit Application TypeAmplifier
Application Sub TypeCurrent Sense Amplifier
Kit ContentsEvaluation Board BD14220G-CTR
Product Range-
SVHCNo SVHC (21-Jan-2025)
제품 개요
BD14220G-EVK-001 is an evaluation board for BD14220G-LA current sense amplifier. The BD14220G-C current sense amplifier operates from a single 2.7V to 5.5V power supply. It has wide common mode voltage range from -14V to +40V, outputs analogue voltage. The gain is 25V/V. The matched gain resistor minimizes gain error and offset voltage. In addition, the low input bias current is 1μA that reduces the offset on the path to shunt resistor. The BD14220G-C key features are wide common mode voltage range, high accuracy, low offset voltage, low input bias current.
- Board size is 74mm x 44mm x 1.6mm
- 2 layers
- FR-4 (~125°C) material
- 2oz (70μm) copper thickness
기술 사양
Silicon Manufacturer
Rohm Semiconductor
Kit Application Type
Amplifier
Kit Contents
Evaluation Board BD14220G-CTR
SVHC
No SVHC (21-Jan-2025)
Silicon Core Number
BD14220G-CTR
Application Sub Type
Current Sense Amplifier
Product Range
-
기술 문서 (1)
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:Japan
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:Japan
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:90308900
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:예
RoHS
SVHC:No SVHC (21-Jan-2025)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.000001
