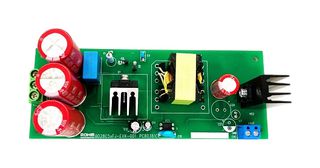

BD28C57HFJ-EVK-001
Evaluation Board, BD28C57HFJ-LB, DC/DC Converter, Power Management
이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
2 재고
더 필요하세요?
2 3-4 영업일 이내 배송(영국 재고)
| 수량 | 가격 |
|---|---|
| 1+ | ₩590,582 |
가격기준Each
주문 최소수량: 1
주문 배수수량: 1
₩590,582
라인 메모 추가
이 주문에 한해 주문 확인서, 청구서, 발송장에 추가됨,
제품 정보
제조업체ROHM
제조업체 부품 번호BD28C57HFJ-EVK-001
주문 코드4721201
기술 데이터 시트
Silicon ManufacturerRohm Semiconductor
Silicon Core NumberBD28C57HFJ-LB
Kit Application TypePower Management
Application Sub TypeDC/DC Converter
Kit ContentsEvaluation Board BD28C57HFJ-LB
Product Range-
SVHCNo SVHC (21-Jan-2025)
제품 개요
BD28C57HFJ-EVK-001 is a flyback method isolated 48W BD28C57HFJ evaluation board. This evaluation board outputs an isolated voltage of 24V from an input of 300V DC to 900V DC and the maximum output current is 2A. A SiC MOSFET (SCT12H12NZ) with 1700V, RdsON = 1.1ohm typ is used so that an input voltage of up to 900V DC can be applied. The control IC used is the BD28C57HFJ, which is suitable for driving SiC MOSFET. The control method is current mode. The oscillation frequency is approximately 65kHz and the duty max is 50%.
- 89% typ power supply efficiency
- 0.48Vpp max output ripple voltage
- Operating temperature range from -10 to 60°C
기술 사양
Silicon Manufacturer
Rohm Semiconductor
Kit Application Type
Power Management
Kit Contents
Evaluation Board BD28C57HFJ-LB
SVHC
No SVHC (21-Jan-2025)
Silicon Core Number
BD28C57HFJ-LB
Application Sub Type
DC/DC Converter
Product Range
-
기술 문서 (1)
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:Japan
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:Japan
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:90308900
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:예
RoHS
SVHC:No SVHC (21-Jan-2025)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.000001
