Molex 와이어-보드 싱글 코어 제품

Molex는 고전력, 초소형, 밀폐형, 글로우 와이어 지원 옵션이 필요한 응용 분야에 적합한 다양한 와이어-보드 커넥터 유형을 제공합니다.

0.8mm~2.5mm 범위의 피치 크기부터 시작해 Molex는 모든 응용 분야와 가격대를 위한 와이어-보드 신호 커넥터 제품군을 제공합니다.

세 가지 핵심 커넥터 제품군으로 나뉩니다.

기본형 - 마찰 블록, 개방형 헤더, 주석 도금 터미널 장착
개량형 - 포지티브 잠금, TPA(Terminal Position Assurance), 금 도금 터미널(옵션)로 기본형 제품군 개선
프로 - 높이가 가장 낮고 가장 높은 전류 밀도를 갖는 ISL(별도 보조 잠금장치)이 통합된 커넥터

* 아래 ‘자료’의 제품 가이드를 참조하세요

기본

OneBlade

마찰 잠금 장치와 넓은 픽 앤 플레이스 영역을 갖춘 모듈식 OneBlade 1.00mm 피치 와이어-보드 커넥터 시스템은 설계의 단순성을 조립 속도 및 용이성과 결합했습니다.

핵심 기능 및 장점:

헤더 및 하니스의 메이팅 유지력을 향상시킵니다. 커넥터에는 안정적이고 신뢰할 수 있는 연결을 위한 마찰 잠금 장치가 있습니다.
안전하고 안정적인 전기 접촉을 지원합니다. 이중 지점 접촉 설계는 이동 및 분리 위험을 최소화하는 데 도움이 됩니다.
각 기능을 수행하는 느슨한 부품의 수를 줄입니다. 못과 터미널은 단일 부품으로 통합됩니다.
부품 재고 관리를 간소화합니다. 단일 커넥터 하우징은 수직 또는 직각 헤더로 서로 바꿔 사용할 수 있습니다.
설계 유연성과 효율성을 제공합니다. 단일 헤더 설계는 수직 또는 직각 메이팅 및 마운팅 방향에 사용할 수 있습니다.
수직 및 직각 버전 커넥터에서 고정 못 및 솔더 테일 기능을 수행합니다. 커넥터에는 이중 기능 솔더 탭이 있습니다.

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
1mm	2~15	2.5A	100V	28~32	SMT	수직 / 직각	예

지금 구매 데이터시트

PicoBlade

고성능 PicoBlade 와이어-보드 및 와이어-와이어 커넥터는 주석 및 금 도금 버전을 모두 갖추고 있어 다양한 응용 분야 및 산업에서 탁월한 유연성, 안정성 및 내구성을 제공합니다.

핵심 기능 및 장점:

컴팩트한 소형 1.25mm 피치의 W-W/W-B 커넥터: 공간 절약
박막 금 도금 버전: 혹독한 환경 조건에서도 뛰어난 안정성과 내구성 제공
직선 및 직각 방향의 관통 구멍 및 SMT 헤더를 사용하는 W-B 및 W-W 솔루션: 설계 유연성 제공
2점 접촉 설계: 저전류, 저전압 및 고진동 조건에서 안정적인 전기 연결 보장
마찰 잠금 장치: 안전한 메이팅 유지력 제공
SMT 수직 헤더용 진공 캡(옵션): 업계 표준 픽업 노즐을 사용하여 대량 플레이스 가능(주석 도금만 해당)

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
1.2mm	2~15	2.5A	125V	26~32	TH / SMT	수직 / 직각	예

지금 구매 데이터시트

Pico-SPOX

소형 응용 분야에 적합한 Pico-SPOX 1.50mm 와이어-보드 커넥터 시스템은 다양한 산업 요구 사항을 충족하는 고온 설계에서 전기적, 기계적 안정성을 제공합니다.

핵심 기능 및 장점:

즉시 사용 가능한 공구: 시중에 널리 판매되고 있는 널리 사용되는 터미널을 사용하여 크림프 어플리케이터에 쉽게 접근할 수 있습니다.
마찰 잠금 장치: 헤더 및 하니스의 메이팅 유지력 향상
독특한 포지티브 잠금 장치를 갖춘 수직 및 직각 단일 행 헤더 래치 보호 기능을 제공합니다. 터미널 유지력 확보
편광 키: 조립 중 잘못된 메이팅 방지
1.50mm 피치 커넥터: 컴팩트함을 그대로 유지하면서 안전한 메이팅 유지력을 제공합니다. 2.00mm 와이어-보드 커넥터 시스템에 비해 30% 공간 절약
SMT 유형 플러그 헤더: 자동 조립 허용

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
1.5mm	2~15	3.5A	250V	24~30	SMT	수직 / 직각	예

지금 구매 데이터시트 동영상

Micro-Latch

Molex의 Micro-Latch 커넥터 시스템은 업계 표준 2.00mm 와이어-보드 응용 분야를 위한 안정적인 연결 인터페이스를 제공합니다.

핵심 기능 및 장점:

널리 사용되는 터미널 사용: 시중에서 쉽게 구입할 수 있는 폭넓은 공구 설치 기반
직선 및 직각 헤더: 설계 유연성
SMC 수직 헤더 사용 가능: 리플로 프로세스 가능
마찰 잠금 장치: 양호한 메이팅 유지력
편광 기능: 적절한 방향의 메이팅 보장

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
2.00mm	2~15	4.5A	25V	22~30	TH	수직 / 직각	예

지금 구매 데이터시트

Milli-Grid

완벽한 설계 유연성을 제공하는 2.00 x 2.00mm 그리드 패턴 기반의 공간 절약형 고밀도 커넥터 시스템입니다.

핵심 기능 및 장점:

접촉 손상의 위험을 줄이면서 설치 시간을 절약하는 블라인드 메이트 인터페이스(BMI)
금 또는 주석으로 제공됩니다. 주석은 비용을 절감시켜주고, 낮은 접촉 저항 및 우수한 납땜성을 제공합니다.
중앙 편광 키: 잘못된 메이팅 방지
IDT 콘센트 변형 완화(옵션): 케이블 유지력 강화
잠금 창: 콘센트에 단단히 잠겨 있도록 보장
조기 출입 시스템 크림프 터미널: 보다 안정적인 접촉을 위해 긴 핀 와이프 제공
잠금 램프: 헤더에 강력한 유지력 제공
중앙 편광 슬롯: 잘못된 메이팅 방지
표시 기능: 첫 번째 회로 위치에 대한 표시 제공

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
2.00mm	2~10(단일) 2~50(이중)	4.5A	125V	24~30	TH / SMT	수직 / 직각	예

지금 구매 데이터시트 동영상

Mini-SPOX

수직 및 직각 구성에서 프로필 높이가 낮고 다양한 회로 크기가 특징인 미세 피치 커넥터 시스템과 더불어, 추가 편광 기능이 있어 잘못된 메이팅이 방지됩니다.

핵심 기능 및 장점:

널리 사용되는 크림프 터미널 사용: 시중에 널리 판매되고 있으므로 크림프 어플리케이터에 쉽게 접근할 수 있습니다.
관통 구멍 원형 터미널: 터미널 견고성 및 안정성 지원
마찰 잠금 장치: 하우징 및 헤더의 메이팅 유지력 향상
2.50mm 피치 커넥터: 공간 절약
터미널 랜스: 터미널에 고정되어 터미널 유지력 향상
2~15개의 회로, 수직과 수평 구성의 단일 행 플러그: 설계 유연성 제공
편광 기능: 적절한 방향의 메이팅 보장
RoHS 준수 및 고온 성능: 혹독한 환경에서도 견딜 수 있음

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
2.50mm	2~15	4A	250V	22~28	TH	수직 / 직각	예

지금 구매 데이터시트

개선 사항

Pico-Clasp

주석 또는 금으로 도금된 다양한 메이팅 스타일과 방향을 지원하여 다양한 소형 응용 분야에서 설계 유연성을 제공합니다.

핵심 기능 및 장점:

포지티브 잠금 와이어-보드 크림프 시스템을 위한 가장 작은 피치 다른 부품을 마운팅하기 위한 공간 절약
다양한 헤더 종류: 고객에게 다양한 선택권 및 설계 유연성 제공
내부 마찰 잠금 장치: 공간 절약
포지티브 내부 잠금 장치: 낮은 메이팅과 메이팅 해제 힘으로 안전한 메이팅 유지력을 제공하고 와이어 엉킴과 래치 파손 방지
외부 포지티브 잠금 장치: 안전한 메이팅 유지력 및 손쉬운 메이팅과 메이팅 해제
SMT 마운팅: 조립 및 비용 효율성 제공, 조립 자동화로 수동 작업 프로세스 감소

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
1.00mm	2~15(단일) 20, 30 및 40(이중)	2A	100V	28~32	SMT	수직 / 직각	예

지금 구매 데이터시트 동영상

Micro-Lock 1.25mm

소형 응용 분야에 이상적인 Micro-Lock Plus 1.25mm 피치 커넥터 시스템은 전기 및 기계적 신뢰성, 설계 유연성 및 안전한 메이팅 유지력을 제공하여 고온 설계의 과제를 극복합니다.

핵심 기능 및 장점:

포지티브 잠금 장치가 있는 가장 작은 1.25mm 피치 커넥터: 컴팩트함을 그대로 유지하면서 안전한 메이팅 유지력 제공
주석-창연 터미널: 위스커링 방지로 중단 없는 온전한 신호를 제공하고 터미널 견고성 및 안정성 지원
이중 행 버전용 내부 잠금 장치, 단일 행 버전용 외부 잠금 장치: 보다 안정적인 연결을 위해 잠금 장치 강화
최고 105˚C의 작동 온도: 자동차 산업 요구 사항을 충족하고 혹독한 환경에서도 견딜 수 있음
포팅 기능: 시리즈 205957 1.25mm 피치 수직 헤더로 환경 보호
2~42개의 회로, 단일 및 이중 행, 수직과 수평 플러그 구성: 설계 유연성 제공
딸깍 소리가 들리는 와이드 포지티브 래치: 안전한 메이팅 유지력을 제공하고 적절한 메이팅 보장
견고한 금속 솔더 탭: 솔더 접합부에 안정적인 PCB 유지력 및 변형 완화 제공
이중 접점 터미널 설계: 안전한 접촉 및 터미널 유지력 제공

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
1.25mm	2~16(단일), 8~42(이중)	3.6A	50V	26~30	TH / SMT	수직 / 직각	예

지금 구매 데이터시트 동영상

CLIK-Mate

경쟁사 버전보다 메이팅 삽입 및 추출 힘이 낮아 작업자가 조립하기 더 쉽습니다.

핵심 기능 및 장점:

포지티브 내부 잠금 장치: "딸깍" 소리가 들림, 낮은 삽입 힘 및 안전한 메이팅
픽 앤 플레이스용 평면적: 간편한 자동 보드 플레이스
풋프린트 호환성: 다양한 경쟁사 버전으로의 드롭인 교체
튜닝 포크 스타일의 접점 설계: 접점을 고정하고 터미널 스터빙을 방지
강화된 금속 솔더 탭: 안전한 PCB 유지력 및 솔더 접합부 변형 완화
사용 가능한 가변 도금 옵션: 설계 유연성 및 비용 효과성

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
1.50mm	2~15(단일), 8~34(수직), 8~26(직각)	3A	100V	24~30	TH / SMT	수직 / 직각	예

지금 구매 데이터시트 동영상

Micro-Lock Plus 2.0mm

작은 크기로 우수한 성능과 안정성을 제공합니다. 수직 및 수평 구성으로 제공되어 설계 유연성과 색상 코딩이 용이하고 조립하기 쉽습니다.

핵심 기능 및 장점:

포지티브 잠금 장치: 안전한 메이팅 유지력 제공
주석-창연 터미널: 위스커링 방지로 중단 없는 온전한 신호를 제공하고 터미널 견고성 및 안정성 지원
이중 행 버전용 내부 잠금 장치, 단일 행 버전용 외부 잠금 장치: 보다 안정적인 연결을 위해 잠금 장치 강화
최고 105˚C의 작동 온도: 자동차 산업 요구 사항을 충족하고 혹독한 환경에서도 견딜 수 있음
2~42개의 회로, 단일 및 이중 행, 수직과 수평 플러그 구성: 설계 유연성 제공
딸깍 소리가 들리는 와이드 포지티브 래치: 안전한 메이팅 유지력을 제공하고 적절한 메이팅 보장
견고한 금속 솔더 탭: 솔더 접합부에 안정적인 PCB 유지력 및 변형 완화 제공
이중 접점 터미널 설계: 안전한 접촉 및 터미널 유지력 제공

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
2.00mm	2~16	4.7A	250V	22~26	SMT	수직 / 직각	예

지금 구매 데이터시트

iGrid

우수한 메이팅 유지력이 필요한 응용 분야를 위해 컴팩트한 디자인과 엉킴 방지 내부 잠금 장치를 제공합니다.

핵심 기능 및 장점:

컴팩트한 디자인: PCB 공간 절약 및 고밀도 제공
하우징 및 터미널 사이 편광: 터미널은 항상 하우징에 올바르게 장착
완전히 가려진 헤더: 가혹한 핸들링 및 진동을 견딤
내부 잠금 장치: 와이어 엉킴 방지, 공간 절약 및 딸깍 소리가 들림

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
2.00mm	10~40	3A	250V	22~28	TH	수직 / 직각	예

지금 구매 데이터시트

Mini-Lock

2.50mm 피치의 광범위한 산업 표준 응용 분야를 위한 완전히 가려진 다용도 와이어-보드/와이어-와이어 시스템으로 직선 및 직각 헤더가 포함됩니다.

핵심 기능 및 장점:

4점 접촉 설계: 우수한 전기 안정성
높은 가이드 벽: 메이팅 촉진
당김 탭: 메이팅 해제 지원
엄지 래치 잠금 기능: 손쉬운 메이팅 및 메이팅 해제
완전히 가려진 헤더: 핀 보호
피시 후킹 방지 접점: 하니스 조립 중 보호

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
2.50mm	2~15	5A	250V	20~26	TH / SMT	수직 / 직각	예

지금 구매 데이터시트

전문적인

Zero-Hachi

Zero-Hachi 와이어-보드 커넥터 시스템의 작은 피치 크기(0.80mm)와 낮은 프로필 높이(1.60mm)를 통해 장치 제조업체는 공간 제약이 있는 응용 분야에 안정적인 연결 솔루션을 설계할 수 있습니다.

핵심 기능 및 장점:

이중 지점 접점 설계: 접점 와이프 및 메이팅 중 전기적 안정성 제공
광범위한 회로 크기 배열(2~20개 회로)
크림프 하우징의 마찰 잠금 장치: 헤더 및 하니스의 메이팅 유지력 및 안정성 향상
고정 못: 견고한 PCB 유지력을 제공하고 와이어가 위쪽으로 휘어져 있을 때 커넥터가 파손되지 않도록 보호
이중 지점 접촉 설계: 커넥터의 전기 접점을 고정
U자형 크림프 터미널: 올바른 방향으로 커넥터 하우징에 크림프 터미널 삽입을 유도
낮은 프로필 높이(1.60mm): 엔지니어가 더 얇은 장치를 설계할 수 있음
잡기 쉬운 디자인 특징: 메이팅 또는 메이팅 해제 프로세스 중 손쉬운 조작

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
0.80mm	2~20	2.5A	30V	28~32	SMT	직각	예

지금 구매 데이터시트

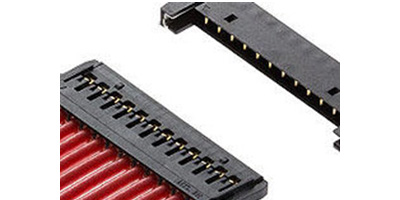

Pico-Lock 1.00mm

매우 낮은 프로필 및 높은 전류 기능과 견고한 포지티브 잠금 장치를 결합한 최초의 초소형 와이어-보드 커넥터 시스템입니다.

핵심 기능 및 장점:

비스듬한 헤더 핀 설계: 매끄러운 메이팅과 핀 및 접점 보호 기능 제공
편광/메이팅 가이드 기능: 잘못된 메이팅을 방지하고 메이팅을 촉진
측면 포지티브 잠금 장치: 안전한 메이팅 유지력 및 추가 공간 절약 보장
넓고 견고한 고정 못(솔더 탭): 안전한 PCB 유지력 및 추가적인 기계적 안정성 제공
상단 마찰 잠금 장치: 추가적인 메이팅 유지력 및 시각적 메이팅 보장 제공

기술:

피치	회로 크기	전류(최대)	전압(최대)	와이어 AWG	THT 또는 SMT	방향	UL 승인
1.00mm	2~6	2.5A	150V	28~30	SMT	직각	예

지금 구매 데이터시트 동영상

Pico-EZMate Plus

Pico-EZmate 커넥터 시스템은 공간 제약이 있는 응용 분야를 위해 설계되었습니다. 각 제품에는 고유의 특징과 장점이 있습니다. Pico-EZmate Plus는 더 높은 전류 등급과 더 넓은 온도 범위를 제공하며, Pico-EZmate HC는 높은 전류 운반 응용 분야를 위해 설계되었습니다.

핵심 기능 및 장점:
