NI PXI 플랫폼: 유연성 및 확장성
고성능 자동화 테스트 시스템 구축을 위한 업계 표준

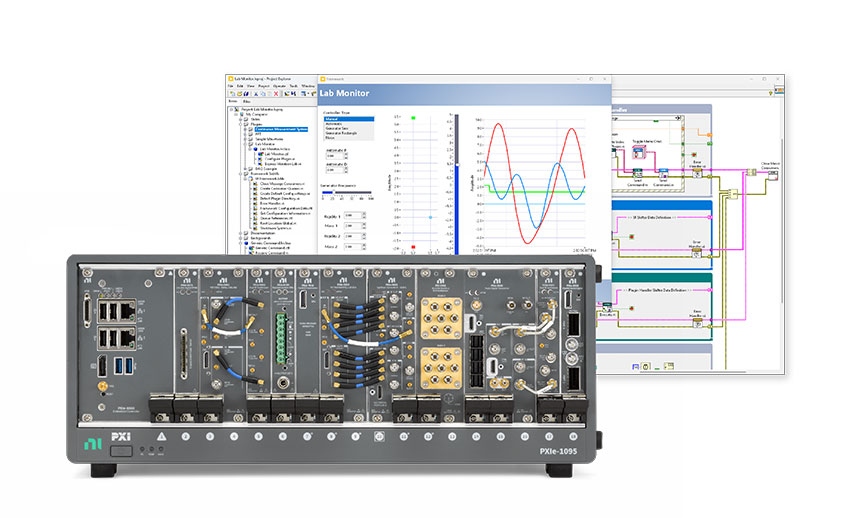

PXI 시스템
NI의 손쉬운 확장형 PXI 플랫폼으로 고성능 혼합 측정 시스템을 구축하세요.
PXI는 섀시, 컨트롤러 및 모듈을 비롯한 하드웨어 및 소프트웨어 구성 요소를 결합하여 복잡한 측정 및 자동화 문제를 해결하는 고급 테스트 및 측정 솔루션입니다. 이 플랫폼은 엔지니어들로부터 유연성과 안정성 측면에서 높은 평가를 받고 있으며, 검증 및 생산 테스트를 위해 고성능 혼합 측정 시스템을 구축하는 데 사용되고 있습니다.
PXI는 기존 박스 기기 대비 테스트 시간 및 비용 절감 효과가 있으며 엔지니어에게 높은 성능을 제공합니다. 모듈성과 소프트웨어 연결성의 조합은 고급 테스트 정밀하고, 채널 수가 많고, 혼합 측정 솔루션이 필요한 고급 테스트 애플리케이션에 이상적입니다.
이상적인 용도:
- 전자 기기용 생산 테스트 시스템
- 자동 검증 테스트
- 고속 채널 및 고속 테스트 애플리케이션
- 기기, 센서, 전기적 측정 등을 결합
PXI를 선택해야 하는 이유
유연성 및 확장성
시스템 확장을 위해 여러 모듈 또는 섀시 간에 동기화할 수 있는 기능과 함께 탁월한 정확성, 신뢰성, 타이밍 동기화 기능을 제공합니다. 기술 및 요구 사항의 변화에 따라 테스트 시스템을 사용자 지정 및 확장할 수 있습니다.
고성능
테스트 및 측정 애플리케이션 전반에 걸쳐 탁월한 기기 성능, 데이터 처리량 및 지연 시간을 경험하세요.
소프트웨어 정의
플랫폼의 개방형 아키텍처를 활용하여 NI LabVIEW, Python 및 기타 언어를 통해 애플리케이션별 측정 및 분석 프로그램을 개발할 수 있습니다.
역동적인 에코시스템
벤더, 통합 업체 및 컨설턴트로 구성된 글로벌 네트워크와 연결하여 무제한 사용자 정의 및 지원이라는 이점을 누릴 수 있습니다.
PXI 시스템 부품
PXI 시스템은 섀시, 컨트롤러 및 모듈 등 세 가지 주요 하드웨어 부품으로 구성되어 있습니다. 시스템 소프트웨어는 사용자 지정이 가능하며 측정을 구성, 시각화 및 자동화하고, 데이터를 분석하고, 보고서를 공유할 수 있습니다.
섀시
섀시는 PXI 시스템의 중추이며 PC의 기계식 인클로저 및 마더보드와 유사합니다. 전원, 냉각 및 통신 버스를 시스템에 제공하고 기기 모듈을 동기화합니다. 2슬롯에서 18슬롯의 섀시 크기 범위는 휴대용, 벤치탑, 랙 설치 또는 임베디드 시스템 등 어떠한 응용 분야에도 적합합니다.
| 모델 | 부품 번호 | 섀시 전원공급장치 유형 | 최대 시스템 대역폭 | 슬롯 냉각 용량 | 시스템 타이밍 슬롯 | 온보드 클럭 유형 | 슬롯 개수 | 외부 클럭킹 | 외부 트리거 액세스 |
|---|---|---|---|---|---|---|---|---|---|
| PXIe-1071 | 781368-01 | AC | 3 GB/s | 38 W | - | VCXO | Total: 4 Hybrid: 3 PXI Express: 0 | - | - |
| PXIe-1073 | 781163-01 | AC | 250 MB/s | 38 W | - | VCXO | Total: 5 Hybrid: 3 PXI Express: 2 | - | - |
| PXIe-1090 | 787040-01 | AC | 2 GB/s | 58 W | - | VCXO | Total: 2 Hybrid: 1 PXI Express: 1 | √ | - |
| PXIe-1083 | 787026-01 | AC | 2 GB/s | 58 W | - | VCXO | Total: 5 Hybrid: 5 PXI Express: 0 | - | - |
| PXIe-1082DC | 782946-01 | AC | 8 GB/s | 38 W | √ | VCXO | Total: 8 Hybrid: 4 PXI Express: 3 | √ | - |
| PXIe-1084 | 784058-01 | AC | 4 GB/s | 58 W | - | VCXO | Total: 18 Hybrid: 17 PXI Express: 0 | - | - |
| PXIe-1084 | 786397-01 | AC | 4 GB/s | 58 W | - | VCXO | Total: 18 Hybrid: 17 PXI Express: 0 | √ | √ |
| PXIe-1085 | 783588-01 | AC | 24 GB/s | 38 W | √ | VCXO | Total: 18 Hybrid: 16 PXI Express: 1 | √ | - |
| PXIe-1086 | 781720-01 | AC | 12 GB/s | 38 W | √ | VCXO | Total: 18 Hybrid: 16 PXI Express: 1 | √ | - |
| PXIe-1086DC | 787137-01 | AC | 12 GB/s | 38 W | √ | VCXO | Total: 18 Hybrid: 16 PXI Express: 1 | √ | - |
| PXIe-1088 | 784782-01 | AC | 8 GB/s | 58 W | - | VCXO | Total: 9 Hybrid: 8 PXI Express: 0 | - | - |
| PXIe-1092 | 784781-01 | AC | 24 GB/s | 82 W | √ | VCXO | Total: 10 Hybrid: 7 PXI Express: 0 | - | - |
| PXIe-1092 | 786991-01 | AC | 24 GB/s | 82 W | √ | OCXO | Total: 10 Hybrid: 7 PXI Express: 0 | √ | √ |
| PXIe-1095 | 783882-01 | AC | 24 GB/s | 82 W | √ | VCXO | Total: 18 Hybrid: 5 PXI Express: 11 | - | - |
| PXIe-1095 | 785971-01 | AC | 24 GB/s | 82 W | √ | OCXO | Total: 18 Hybrid: 5 PXI Express: 11 | √ | √ |
컨트롤러
NI PXI 컨트롤러는 임베디드 또는 원격 방식입니다. 임베디드 컨트롤러에는 외부 PC 없이 PXI 시스템을 실행하는 데 필요한 모든 것이 포함되는 반면 원격 컨트롤러는 데스크톱, 노트북 또는 서버 컴퓨터에서 PXI를 제어합니다.
| 모델 | 부품 번호 | 컨트롤러 OS | 프로세서 | 코어 | 최대 컨트롤러 대역폭 | 하드 드라이브 메모리 크기 | HDD 분리 가능 | TPM 버전* |
|---|---|---|---|---|---|---|---|---|
| PXIe-8822 | 787881-00 | No OS | 11th Gen Intel® Core™ i3-11100HE | 4 | 4 GB/s | 512 GB | - | - |
| PXIe-8822 | 787881-01 | Windows 10 64-bit | 11th Gen Intel® Core™ i3-11100HE | 4 | 4 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8822 | 787881-0118 | Windows 10 64-bit | 11th Gen Intel® Core™ i3-11100HE | 4 | 4 GB/s | 512 GB | - | 2.0 (Nations Tech, China Market) |
| PXIe-8822 | 787881-33 | LabVIEW Real-Time (NI Linux Real-Time) | 11th Gen Intel® Core™ i3-11100HE | 4 | 4 GB/s | 512 GB | - | - |
| PXIe-8822 | 788815-01 | Windows 11 | 11th Gen Intel® Core™ i3-11100HE | 4 | 4 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8822 | 788815-0118 | Windows 11 | 11th Gen Intel® Core™ i3-11100HE | 4 | 4 GB/s | 512 GB | - | 2.0 (Nations Tech, China Market) |
| PXIe-8842 | 787882-00 | No OS | 11th Gen Intel® Core™ i5-11500HE | 6 | 8 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8842 | 787882-01 | Windows 10 64-bit | 11th Gen Intel® Core™ i5-11500HE | 6 | 8 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8842 | 787882-0118 | Windows 10 64-bit | 11th Gen Intel® Core™ i5-11500HE | 6 | 8 GB/s | 512 GB | - | 2.0 (Nations Tech, China Market) |
| PXIe-8842 | 787882-33 | LabVIEW Real-Time (NI Linux Real-Time) | 11th Gen Intel® Core™ i5-11500HE | 6 | 8 GB/s | 512 GB | - | - |
| PXIe-8842 | 788816-01 | Windows 11 | 11th Gen Intel® Core™ i5-11500HE | 6 | 8 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8842 | 788816-0118 | Windows 11 | 11th Gen Intel® Core™ i5-11500HE | 6 | 8 GB/s | 512 GB | - | 2.0 (Nations Tech, China Market) |
| PXIe-8862 | 787987-00 | No OS | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8862 | 787987-01 | Windows 10 64-bit | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8862 | 787987-0118 | Windows 10 64-bit | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 512 GB | - | 2.0 (Nations Tech, China Market) |
| PXIe-8862 | 789857-01 | Windows 10 64-bit | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8862 | 788167-01 | Windows 10 64-bit | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 960 GB | U.2, Removable | 2.0 (Infineon/ST, Global Market) |
| PXIe-8862 | 789546-01 | Windows 10 64-bit | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8862 | 787987-33 | LabVIEW Real-Time (NI Linux Real-Time) | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 512 GB | - | - |
| PXIe-8862 | 788167-33 | LabVIEW Real-Time (NI Linux Real-Time) | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 960 GB | U.2, Removable | - |
| PXIe-8862 | 788817-01 | Windows 11 | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8862 | 788817-0118 | Windows 11 | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 512 GB | - | 2.0 (Nations Tech, China Market) |
| PXIe-8862 | 788818-01 | Windows 11 | 11th Gen Intel® Core™ i7-11850HE | 8 | 16 GB/s | 960 GB | U.2, Removable | 2.0 (Infineon/ST, Global Market) |
| PXIe-8881 | 787807-01 | Windows 10 64-bit | Intel® Xeon W-2225, Xeon Quad-Core | 4 | 24 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8881 | 787807-0118 | Windows 10 64-bit | Intel® Xeon W-2225, Xeon Quad-Core | 4 | 24 GB/s | 512 GB | - | - |
| PXIe-8881 | 786636-01 | Windows 10 64-bit | Intel® Xeon W-2245, Xeon 8-Core | 8 | 24 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8881 | 786636-0118 | Windows 10 64-bit | Intel® Xeon W-2245, Xeon 8-Core | 8 | 24 GB/s | 512 GB | - | - |
| PXIe-8881 | 787805-01 | Windows 10 64-bit | Intel® Xeon W-2245, Xeon 8-Core | 8 | 24 GB/s | 512 GB | - | - |
| PXIe-8881 | 786636-00 | No OS | Intel® Xeon W-2245, Xeon 8-Core | 8 | 24 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8881 | 787805-33 | LabVIEW Real-Time (NI Linux Real-Time) | Intel® Xeon W-2245, Xeon 8-Core | 8 | 24 GB/s | 512 GB | - | - |
| PXIe-8881 | 789431-01 | Windows 11 | Intel® Xeon W-2245, Xeon 8-Core | 8 | 24 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8881 | 789431-0118 | Windows 11 | Intel® Xeon W-2245, Xeon 8-Core | 8 | 24 GB/s | 512 GB | - | 2.0 (Nations Tech, China Market) |
| PXIe-8881 | 787806-01 | Windows 10 64-bit | Intel® Xeon W-2295, Xeon 18-Core | 18 | 24 GB/s | 512 GB | - | 2.0 (Infineon/ST, Global Market) |
| PXIe-8881 | 787806-0118 | Windows 10 64-bit | Intel® Xeon W-2295, Xeon 18-Core | 18 | 24 GB/s | 512 GB | - | - |
모듈 선택
오실로스코프
| 선택 가이드 | 모델 | 부품 번호 | 분해능 | 대역폭 | 샘플링 레이트 | 채널 | 메모리 크기 | CableSense | 재구성 가능한 FPGA |
|---|---|---|---|---|---|---|---|---|---|
| 고성능 | PXIe-5160 | 782621-01 | 10 bits | 500 MHz | 2.5 GS/s | 2 | 64 MB | - | - |
| 고성능 | PXIe-5160 | 782621-02 | 10 bits | 500 MHz | 2.5 GS/s | 2 | 2 GB | - | - |
| 고성능 | PXIe-5160 | 782621-03 | 10 bits | 500 MHz | 2.5 GS/s | 4 | 2 GB | - | - |
| 고성능 | PXIe-5160 | 782621-11 | 10 bits | 500 MHz | 2.5 GS/s | 2 | 64 MB | ✓ | - |
| 고성능 | PXIe-5160 | 782621-12 | 10 bits | 500 MHz | 2.5 GS/s | 2 | 2 GB | ✓ | - |
| 고성능 | PXIe-5160 | 782621-13 | 10 bits | 500 MHz | 2.5 GS/s | 4 | 2 GB | ✓ | - |
| 고성능, 고대역폭 | PXIe-5162 | 782622-01 | 10 bits | 1.5 GHz | 5 GS/s | 2 | 64 MB | - | - |
| 고성능, 고대역폭 | PXIe-5162 | 782622-05 | 10 bits | 1.5 GHz | 5 GS/s | 2 | 2 GB | - | - |
| 고성능, 고대역폭 | PXIe-5162 | 782622-06 | 10 bits | 1.5 GHz | 5 GS/s | 4 | 2 GB | - | - |
| 고성능, 고대역폭 | PXIe-5162 | 782622-11 | 10 bits | 1.5 GHz | 5 GS/s | 2 | 64 MB | ✓ | - |
| 고성능, 고대역폭 | PXIe-5162 | 782622-15 | 10 bits | 1.5 GHz | 5 GS/s | 2 | 2 GB | ✓ | - |
| 고성능, 고대역폭 | PXIe-5162 | 782622-16 | 10 bits | 1.5 GHz | 5 GS/s | 4 | 2 GB | ✓ | - |
| 재구성 가능한 FPGA로 구현된 고밀도 | PXIe-5172 | 784224-01 | 14 bits | 100 MHz | 250 MS/s | 4 | 0.75 GB | - | Kintex-7 325T |
| 재구성 가능한 FPGA로 구현된 고밀도 | PXIe-5172 | 784225-01 | 14 bits | 100 MHz | 250 MS/s | 8 | 1.5 GB | - | Kintex-7 325T |
| 재구성 가능한 FPGA로 구현된 고밀도 | PXIe-5172 | 784226-01 | 14 bits | 100 MHz | 250 MS/s | 8 | 1.5 GB | - | Kintex-7 325T |
| 재구성 가능한 FPGA로 구현된 고밀도 및 저전력 입력 | PXIe-5170 | 783690-01 | 14 bits | 100 MHz | 250 MS/s | 4 | 0.75 GB | - | Kintex-7 325T |
| 재구성 가능한 FPGA로 구현된 고밀도 및 저전력 입력 | PXIe-5170 | 783691-01 | 14 bits | 100 MHz | 250 MS/s | 8 | 1.5 GB | - | Kintex-7 325T |
| 재구성 가능한 FPGA로 구현된 고밀도 및 저전력 입력 | PXIe-5171 | 783692-01 | 14 bits | 250 MHz | 250 MS/s | 8 | 1.5 GB | - | Kintex-7 325T |
| 고밀도, 저비용 | PXIe-5105 | 783590-01 | 12 bits | 60 MHz | 60 MS/s | 8 | 16 MB | - | - |
| 고밀도, 저비용 | PXIe-5105 | 783590-02 | 12 bits | 60 MHz | 60 MS/s | 8 | 128 MB | - | - |
| 고밀도, 저비용 | PXIe-5105 | 783590-03 | 12 bits | 60 MHz | 60 MS/s | 8 | 512 MB | - | - |
| 저비용 | PXIe-5114 | 783591-01 | 8 bits | 125 MHz | 250 MS/s | 2 | 8 MB | - | - |
| 저비용 | PXIe-5114 | 783591-02 | 8 bits | 125 MHz | 250 MS/s | 2 | 64 MB/ch | - | - |
| 저비용 | PXIe-5114 | 783591-03 | 8 bits | 125 MHz | 250 MS/s | 2 | 256 MB/ch | - | - |
| 저비용, 최저 대역폭 | PXIe-5110 | 785767-01 | 8 bits | 100 MHz | 1 GS/s | 2 | 64 MB | - | - |
| 저비용, 최저 대역폭 | PXIe-5110 | 785768-01 | 8 bits | 100 MHz | 1 GS/s | 2 | 512 MB | - | - |
| 저비용, 최저 대역폭 | PXIe-5110 | 785768-11 | 8 bits | 100 MHz | 1 GS/s | 2 | 512 MB | ✓ | - |
| 저비용, 중간 대역폭 | PXIe-5111 | 785769-01 | 8 bits | 350 MHz | 3 GS/s | 2 | 64 MB | - | - |
| 저비용, 중간 대역폭 | PXIe-5111 | 785769-11 | 8 bits | 350 MHz | 3 GS/s | 2 | 64 MB | ✓ | - |
| 저비용, 중간 대역폭 | PXIe-5111 | 785770-01 | 8 bits | 350 MHz | 3 GS/s | 2 | 512 MB | - | - |
| 저비용, 중간 대역폭 | PXIe-5111 | 785770-11 | 8 bits | 350 MHz | 3 GS/s | 2 | 512 MB | ✓ | - |
| 저비용, 최대 대역폭 | PXIe-5113 | 786375-01 | 8 bits | 500 MHz | 3 GS/s | 2 | 64 MB | - | - |
| 저비용, 최대 대역폭 | PXIe-5113 | 786375-11 | 8 bits | 500 MHz | 3 GS/s | 2 | 64 MB | ✓ | - |
| 저비용, 최대 대역폭 | PXIe-5113 | 786405-01 | 8 bits | 500 MHz | 3 GS/s | 2 | 512 MB | - | - |
| 저비용, 최대 대역폭 | PXIe-5113 | 786405-11 | 8 bits | 500 MHz | 3 GS/s | 2 | 512 MB | ✓ | - |
| 고전압 입력 | PXIe-5163 | 785182-01 | 14 bits | 200 MHz | 1 GS/s | 2 | 512 MB | - | - |
| 고분해능 | PXIe-5122 | 779967-01 | 14 bits | 100 MHz | 100 MS/s | 2 | 8 MB/ch | - | - |
| 고분해능 | PXIe-5122 | 779967-02 | 14 bits | 100 MHz | 100 MS/s | 2 | 64 MB/ch | - | - |
| 고분해능 | PXIe-5122 | 779967-03 | 14 bits | 100 MHz | 100 MS/s | 2 | 256 MB/ch | - | - |
| 유연한 분해능 | PXI-5922 | 779153-01 | 24 bits | 6 MHz | 15 MS/s | 2 | 8 MB/ch | - | - |
| 유연한 분해능 | PXI-5922 | 779153-02 | 24 bits | 6 MHz | 15 MS/s | 2 | 32 MB/ch | - | - |
| 유연한 분해능 | PXI-5922 | 779153-03 | 24 bits | 6 MHz | 15 MS/s | 2 | 256 MB/ch | - | - |
| 최대 전압 입력 | PXIe-5164 | 784183-01 | 14 bits | 400 MHz | 1 GS/s | 2 | 1.5 GB | - | Kintex-7 410T |
파형 발생기
| 선택 가이드 | 모델 | 부품 번호 | 분해능 | 대역폭 | 업로드 속도 | 메모리 크기 | 채널 |
| 최저 대역폭 | PXIe-5413 | 784181-01 | 16 | 20 MHz | 800 MS/s | 512 MB | 1 |
| 최저 대역폭 | PXIe-5413 | 785114-01 | 16 | 20 MHz | 800 MS/s | 1 GB | 2 |
| 중간 대역폭 | PXIe-5423 | 785115-01 | 16 | 40 MHz | 800 MS/s | 512 MB | 1 |
| 중간 대역폭 | PXIe-5423 | 785116-01 | 16 | 40 MHz | 800 MS/s | 1 GB | 2 |
| 최대 대역폭 | PXIe-5433 | 785117-01 | 16 | 80 MHz | 800 MS/s | 512 MB | 1 |
| 최대 대역폭 | PXIe-5433 | 785118-01 | 16 | 80 MHz | 800 MS/s | 1 GB | 2 |
| 클럭 생성기 | PXI-5404 | 778577-02 | 12 | 100 MHz | 300 MS/s | 8 MB | 1 |
디지털 멀티미터 모듈
| 선택 가이드 | 모델 | 부품 번호 | 기본 DC 전압 정확도 | 버스 커넥터 | DC 전류 범위 | DC 전압 범위 | 분해능 자릿수 | L&C 측정 | 최대 샘플링 속도 |
|---|---|---|---|---|---|---|---|---|---|
| LCR 미터 기능 | PXIe-4082 | 783131-01 | 25 ppm | PXI Express | -1 A to 1 A | -300 V to 300 V | 6.5 | ✓ | 1.8 MS/s |
| 최대 분해능 및 전압 범위 | PXIe-4081 | 783130-01 | 12 ppm | PXI Express | -3 A to 3 A | -1000 V to 1000 V | 7.5 | - | 1.8 MS/s |
| 범용 | PXIe-4080 | 783129-01 | 25 ppm | PXI Express | -1 A to 1 A | -300 V to 300 V | 6.5 | - | 1.8 MS/s |
| 최저 비용 | PXI-4065 | 780011-01 | 90 ppm | PXI Hybrid | -3 A to 3 A | -300 V to 300 V | 6.5 | - | 3 kS/s |
소스 측정 장치 모듈
| 선택 가이드 | 모델 | 부품 번호 | 채널 수 | 최대 전압 | 최대 전류 | 현재 감도 | 최대 소스 전력 | 최대 싱크 전력 | 펄스 | 최대 샘플링 속도 | 소스 어댑터 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1채널 고정밀 SMU, 20W | PXIe-4135 | 783762-01 | 1 | 200 V | 1 A | 10 fA | 20 W | 20 W | √ | 1.8 MS/s | √ |
| 1채널 고정밀 SMU, 40W | PXIe-4135 | 783762-02 | 1 | 200 V | 1 A | 10 fA | 40 W | 40 W | √ | 1.8 MS/s | √ |
| 1채널 저비용 SMU, 20W | PXIe-4136 | 783760-01 | 1 | 200 V | 1 A | 1 pA | 20 W | 20 W | — | 1.8 MS/s | — |
| 1채널 고정밀 SMU, 20W | PXIe-4137 | 783761-01 | 1 | 200 V | 1 A | 100 fA | 20 W | 20 W | √ | 1.8 MS/s | √ |
| 1채널 고정밀 SMU, 40W | PXIe-4137 | 783761-02 | 1 | 200 V | 1 A | 100 fA | 40 W | 40 W | √ | 1.8 MS/s | √ |
| 1채널 저비용 SMU, 20W | PXIe-4138 | 782856-01 | 1 | 60 V | 3 A | 1 pA | 20 W | 20 W | — | 1.8 MS/s | — |
| 1채널 고정밀 SMU, 20W | PXIe-4139 | 782856-02 | 1 | 60 V | 3 A | 100 fA | 20 W | 20 W | √ | 1.8 MS/s | √ |
| 1채널 고정밀 SMU, 40W | PXIe-4139 | 782856-03 | 1 | 60 V | 3 A | 100 fA | 40 W | 40 W | √ | 1.8 MS/s | √ |
| 4채널 저비용 SMU | PXIe-4142 | 782430-01 | 4 | 24 V | 150 mA | 100 pA | 3.6 W | 3.6 W | — | 600 kS/s | — |
| 4채널 고정밀 SMU | PXIe-4143 | 782431-01 | 4 | 24 V | 150 mA | 10 pA | 3.6 W | 3.6 W | — | 600 kS/s | √ |
| 4채널 저비용 SMU | PXIe-4144 | 782432-01 | 4 | 6 V | 500 mA | 150 pA | 3 W | 3 W | — | 600 kS/s | — |
| 4채널 고정밀 SMU | PXIe-4145 | 782435-01 | 4 | 6 V | 500 mA | 15 pA | 3 W | 3 W | — | 600 kS/s | √ |
| 4채널 고정밀 SMU | PXIe-4147 | 786888-01 | 4 | 6 V | 3 A | 100 fA | 24 W | 24 W | — | 1.8 MS/s | √ |
| 12채널 고밀도 SMU | PXIe-4162 | 785680-01 | 12 | 24 V | 100 mA | 100 pA | 2.4 W | 2.4 W | — | 100 kS/s | √ |
| 12채널 고밀도 고정밀 SMU | PXIe-4162 | 785680-02 | 12 | 24 V | 100 mA | 10 pA | 2.4 W | 2.4 W | — | 100 kS/s | √ |
| 24채널 고밀도 SMU | PXIe-4163 | 784483-01 | 24 | 24 V | 50 mA | 100 pA | 1.2 W | 1.2 W | — | 100 kS/s | √ |
| 24채널 고밀도 고정밀 SMU | PXIe-4163 | 784483-02 | 24 | 24 V | 50 mA | 10 pA | 1.2 W | 1.2 W | — | 100 kS/s | √ |
| 1채널 500kHz 저비용 LCR 미터 및 SMU | PXIe-4190 | 788101-01 | 1 | 40 V | 100 mA | 1 pA | 4 W | 4 W | — | 600 kS/s | √ |
| 1채널 2MHz LCR 미터 및 SMU | PXIe-4190 | 788088-01 | 1 | 10 V | 100 mA | 1 fA | 1 W | 1 W | — | 600 kS/s | √ |
전원공급장치
| 선택 가이드 | 모델 | 부품 번호 | 채널 | 최대 전압(V) | 최대 전류(A) | 최대 전력 채널당(W) | 최대 전압 측정 분해능 | 최대 전류 측정 분해능 | 소스 어댑터 | 보조 전원공급장치 |
|---|---|---|---|---|---|---|---|---|---|---|
| 대부분의 채널 | PXI-4110 | 779647-11 | 3 | ±20 | 1 | 20 | 0.06 mV | 0.20 µA | Included with Kit | |
| 최대 전압 | PXIe-4112 | 782857-01 | 2 | +60 | 1 | 60 | 17 mV | 274 µA | Included with Kit | |
| 범용 | PXIe-4113 | 782857-02 | 2 | +10 | 6 | 60 | 3 mV | 2 mA | Included with Kit | |
| 고전력 | PXIe-4151 | 788176-02 | 1 | +20 | 25* | 300 | 1 µV | 10 nA | ✓ | Not Included |
전자 부하기
| 선택 가이드 | 모델 | 부품 번호 | 작동 사분면 | 채널 | PXI 슬롯 | 최소 전압(V) | 최대 전압(V) | 최대 전류(A) | 채널당 최대 전력(W) | 최대 전압 측정 분해능 | 최대 전압 측정 정확도 | 최대 전류 측정 분해능 | 최대 전류 측정 정확도 | 최대 샘플링 속도 | 입력 연결 해제 기능 | 4선 원격 감지 | 하드웨어 타이밍 및 트리거 | 소스 어댑터 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1채널, 60V, 40 A PXI 전자 부하 모듈 | PXIe-4051 | 788179-01 | IV—Sinking (II if manually inverted) | 1 | 3 | 0 | 60 | 40* | 300 | 1 µV | 0.03% + 600 µV | 10 µA | 0.05% + 700 µA | 1.8 MS/s | ✓ | ✓ | ✓ | ✓ |
사운드 및 진동 모듈
| 선택 가이드 | 모델 | 부품 번호 | 아날로그 입력 커플링 | DSA 동적 범위 | 하이패스 필터 컷오프 빈도 | 최대 차동 아날로그 | 최대 샘플링 속도 | 아날로그 출력 채널 | 게인 설정 | 전면 연결 유형 |
|---|---|---|---|---|---|---|---|---|---|---|
| AO만 해당 | PXIe-4463 | 783086-01 | - | - | 3.4 Hz | - | 51.2 kS/s | 2 | 3 | BNC |
| AO만 해당 | PXIe-4463 | 783086-02 | - | - | 3.4 Hz | - | 51.2 kS/s | 2 | 3 | Mini-XLR |
| AI만 해당 | PXIe-4464 | 783087-01 | AC/DC | 119 dB | 0.72 Hz | 4 | 204.8 kS/s | - | 6 | BNC |
| AI만 해당 | PXIe-4464 | 783087-02 | AC/DC | 119 dB | 0.72 Hz | 4 | 204.8 kS/s | - | 6 | Mini-XLR |
| 2AI, 2AO | PXIe-4468 | 788511-01 | AC/DC | 121 dB | 0.8 Hz | 2 | 250 kS/s | 2 | 6 | BNC |
| 2AI, 2AO | PXIe-4468 | 788512-01 | AC/DC | 121 dB | 0.8 Hz | 2 | 250 kS/s | 2 | 6 | Mini-XLR |
| 고대역폭, 신호 상태 조절 가능 | PXIe-4480* | 784277-01 | AC/DC | 115 dB | 0.5 Hz | 6 | 1.25 MS/s | - | 4 | InfiniBand (IB) |
| 고대역폭 | PXIe-4481 | 784278-01 | AC/DC | 115 dB | 0.5 Hz | 6 | 1.25 MS/s | - | 4 | InfiniBand (IB) |
다기능 I/O 모듈
| 확인하기 | 모델 | 부품 번호 | 아날로그 입력 절대 정확도 | 아날로그 입력 FIFO 버퍼 크기 | 아날로그 입력 분해능 | 차동 아날로그 최대 수 | 싱글 엔드 아날로그 최대 수 | 최대 샘플링 속도 | 최대 업데이트 속도 | 채널 |
|---|---|---|---|---|---|---|---|---|---|---|
| 높은 채널 수 | PXIe-6345 | 783631-01 | 1,520 µV | 4,095 samples | 16 bits | 40 | 80 | 500 kS/s | 2.86 MS/s | Analog Output: 2 Bidirectional Digital: 24 |
| 높은 채널 수 | PXIe-6355 | 783632-01 | 1,520 µV | 4,095 samples | 16 bits | 40 | 80 | 1.25 MS/s | 2.86 MS/s | Analog Output: 2 Bidirectional Digital: 24 |
| 높은 채널 수 | PXIe-6365 | 783633-01 | 1,520 µV | 4,095 samples | 16 bits | 72 | 144 | 2 MS/s | 2.86 MS/s | Analog Output: 2 Bidirectional Digital: 24 |
| 높은 채널 수 | PXIe-6375 | 783634-01 | 1,660 µV | 4,095 samples | 16 bits | 104 | 208 | 3.86 MS/s | 2.86 MS/s | Analog Output: 2 Bidirectional Digital: 24 |
| 범용 | PXIe-6363 | 781056-01 | 1,660 µV | 2,047 samples | 16 bits | 16 | 32 | 2 MS/s | 2.86 MS/s | Analog Output: 4 Bidirectional Digital: 48 |
| 범용 | PXIe-6361 | 781055-01 | 1,660 µV | 2,047 samples | 16 bits | 8 | 16 | 2 MS/s | 2.86 MS/s | Analog Output: 2 Bidirectional Digital: 24 |
| 범용 | PXIe-6341 |
781052-01 | 2,190 µV | 2,047 samples | 16 bits | 8 | 16 | 500 kS/s | 900 kS/s | Analog Output: 2 Bidirectional Digital: 24 |
| 동시 샘플링 | PXIe-6366 | 781057-01 | 2,688 µV | 8,182 samples | 16 bits | 8 | 0 | 2 MS/s/ch | 3.3 MS/s/ch | Analog Output: 2 Bidirectional Digital: 24 |
| 동시 샘플링 | PXIe-6368 | 781058-01 | 2,688 µV | 8,182 samples | 16 bits | 16 | 0 | 2 MS/s/ch | 3.3 MS/s/ch | Analog Output: 4 Bidirectional Digital: 48 |
| 동시 샘플링 | PXIe-6376 | 781475-01 | 2,688 µV | 8,182 samples | 16 bits | 8 | 0 | 3.57 MS/s/ch | 3.3 MS/s/ch | Analog Output: 2 Bidirectional Digital: 24 |
| 동시 샘플링 | PXIe-6378 | 781476-01 | 2,688 µV | 12,268 samples | 16 bits | 16 | 0 | 3.57 MS/s/ch | 3.3 MS/s/ch | Analog Output: 4 Bidirectional Digital: 48 |
| 동시 샘플링 | PXIe-6356 | 781053-01 | 2,688 µV | 8,182 samples | 16 bits | 8 | 0 | 1.25 MS/s/ch | 3.3 MS/s/ch | Analog Output: 2 Bidirectional Digital: 24 |
| 동시 샘플링 | PXIe-6358 | 781054-01 | 2,688 µV | 8,182 samples | 16 bits | 16 | 0 | 1.25 MS/s/ch | 3.3 MS/s/ch | Analog Output: 4 Bidirectional Digital: 48 |
| 동시 샘플링 | PXIe-6124 | 780536-01 | 3,147 µV | 16382 samples | 16 bits | 4 | 0 | 4 MS/s/ch | 4 MS/s/ch | Analog Output: 2 Bidirectional Digital: 24 |
| 동시 샘플링 | PXIe-6349 | 785808-01 | 3,225 µV | 4,095 samples | 16 bits | 32 | 0 | 500 kS/s/ch | 900 kS/s | Analog Output: 2 Bidirectional Digital: 24 |
| 최대 속도 동시 샘플링 | PXIe-6386 | 785926-01 | 1,769 µV | 8,182 samples | 16 bits | 8 | 0 | 14 MS/s/ch | 3.3 MS/s/ch | Analog Output: 2 Bidirectional Digital: 24 |
| 최대 속도 동시 샘플링 | PXIe-6396 | 785927-01 | 1,769 µV | 8,182 samples | 18 bits | 8 | 0 | 14 MS/s/ch | 3.3 MS/s/ch | Analog Output: 2 Bidirectional Digital: 24 |
기기 제어 GPIB
| 기기 연결 | 폼 팩터 | 참고 | 모델 이름 |
|---|---|---|---|
| GPIB | Ethernet | GPIB Ethernet GPIB-ENET/1000 | |
| GPIB | RS232 | GPIB-RS232 | |
| GPIB | USB 2.0 | GPIB-USB-HS | |
| GPIB | USB 2.0 | Onboard GPIB Analyzer | GPIB-USB-HS+ |
| GPIB | PCI Express | Onboard GPIB Analyzer | PCIe-GPIB+ |
| RS232 | PCI Express | 2 Channels | PCIe-8430/2 |
| RS232 | PCI Express | 8 Channels | PCIe-8430/8 |
| RS232 | PCI Express | 16 Channels | PCIe-8430/16 |
| RS485, RS422 | PCI Express | 2 Channels | PCIe-8431/2 |
| RS485, RS422 | PCI Express | 8 Channels | PCIe-8431/8 |
| RS485, RS422 | PCI Express | 16 Channels | PCIe-8431/16 |
| RS232 | PCI Express | 2 Channels, Port-Port Isolation | PCIe-8432 |
| RS485, RS422 | PCI Express | 2 Channels, Port-Port Isolation | PCIe-8433 |
| RS232 | USB 2.0 | 1, 2, and 4 Channels | USB-232 |
| RS485, RS422 | USB 2.0 | 1, 2, and 4 Channels | USB-485 |
| RS232 | PXI Express | 16 Channels | PXIe-8430/16 |
| RS232 | PXI Express | 8 Channels | PXIe-8430/8 |
| RS485, RS422 | PXI Express | 16 Channels | PXIe-8431/16 |
| RS485, RS422 | PXI Express | 8 Channels | PXIe-8431/8 |
| Ethernet | PXI Express | Ethernet bandwidth 25 GB/s | PXIe-8285 |
| Ethernet | PXI Express | Ethernet bandwidth 1 Gbits/s | PXIe-8245 |
| Ethernet | PXI Express | Ethernet bandwidth 40 Gbits/s | PXIe-8240 |
| Ethernet | PXI Express | Ethernet bandwidth 10 Gbits/s | PXIe-8238 |
| Ethernet | PXI Express | Ethernet bandwidth 50 Gbits/s | PXIe-8280 |
| GPIB (IEEE 488) RJ45 | PXI | Linux | PXI-GPIB |
자동 테스트를 위한 NI 소프트웨어
포함된 소프트웨어
InstrumentStudio는 엔지니어가 단일 환경 내에서 기기를 제어 및 구성하고, 측정을 실행하고, 테스트 시퀀스를 개발 및 디버깅할 수 있도록 지원하는 대화형 구성 기반 소프트웨어입니다.
엔지니어는 InstrumentStudio 소프트웨어를 사용하여 다음을 수행합니다.
- 기기 가동, 측정 자동화 및 디버깅을 통해 하드웨어 기능을 검증
- 여러 기기, 비 NI 하드웨어 및 측정과 동시에 상호작용
- 공통 사용자 인터페이스를 통해 다양한 프로그래밍 언어로 개발된 측정을 통합
테스트 시스템 개발을 위한 생산성 향상
LabVIEW는 그래픽 프로그래밍 환경 엔지니어가 자동화된 연구, 검증, 생산 테스트 시스템을 개발하는 데 사용되고 있습니다.
엔지니어는 LabVIEW를 사용하여 다음을 수행합니다.
- 유연한 테스트 시스템의 개발 속도 가속화
- 모든 기기를 자동화 및 제어
- 데이터 획득, 분석 및 보고서 생성을 수행
자동화 테스트 단순화
TestStand는 검증 및 생산 중인 엔지니어의 시스템 개발 및 배포를 가속화하는 테스트 실행 소프트웨어입니다.
엔지니어는 TestStand를 사용하여 다음을 수행합니다.
- 자동화된 테스트 시스템을 신속하게 개발, 배포 및 관리
- 기본 제공되는 자동 예약 인텔리전스를 통해 제품을 병렬로 테스트하여 기기 사용 및 테스트 시간을 최적화
- 다양한 프로그래밍 언어로 작성된 테스트를 통합 및 시퀀싱
- 테스트 결과를 기록하고 로컬 및 네트워크 데이터베이스에 공유
