EVLSTNRG011-150

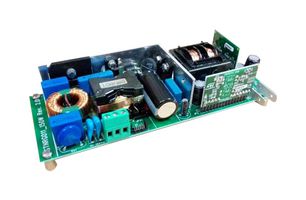

DEMO BOARD, DIGITAL POWER CONTROLLER

STMICROELECTRONICS EVLSTNRG011-150

이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.

제조업체 부품 번호:
EVLSTNRG011-150
주문 코드:
3228677
기술 데이터 시트:
EVLSTNRG011-150   Datasheet
모든 기술 문서 보기

제품 개요

12V, 150W power supply demonstration board for 90VAC to 264VAC mains which is representative of an AC/DC converter for an all in one (AIO) computer or a general purpose high power adapter. The design is based on the STNRG011 IC, a digital combo that controls a two-stage AC/DC SMPL. The front-end is a transition mode PFC pre-regulator and the second stage is an LLC HB resonant converter. The SRK2001 implements the synchronous rectification in order to obtain higher efficiency. A full set of auxiliary functions and protection is also provided, this allows reduction of the overall BOM while maintaining a rugged design. The performances of the EVLSTNRG011-150 can meet the requirements of major standards ENERGY STAR® for computers ver. 6.1, EuP Lot 6 Tier 2, European CoC ver. 5 Tier-2, in terms of efficiency, no-load input power and power factor and feature harmonics content well below the limits of European Standard EN61000-3-2 Class D and Japanese standard JEITA-MITI Class-D regulations.
  • TM PFC with resonant HB-LLC converter
  • 12V ± 5% CV output regulation
  • Full-load power of 150W continuous operation
  • Peak power loading of 200W
  • Full-load and average efficiency greater than 90% at 115/230VAC
  • Peak efficiency is greater than 93%
  • No-load mains consumption is less than 75mW, hold-up time is greater than 10ms
  • Black box functionality with the installed EEPROM
  • Full set of programmable parameters
  • High flexibility due to the configurable NVM

제품 정보

비슷한 제품을 보시겠습니까? 아래에서 필요한 속성을 선택하고 버튼을 누르세요 ×


:
STMicroelectronics

:
STNRG011, SRK2001

:
Power Management

:
Digital Power Controller

:
Demo Board STNRG011, SRK2001

:
-

유사 제품 찾기 위에서 특징을 선택하고 수정하여 비슷한 제품을 찾을 수 있습니다.

기술 문서 (1)

주문 예약 가능

공급업체의 리드타임은 약 21. 6. 7이며, 이 때에 더 많은 상품이 준비 됩니다.

입고 시 알림 요청

₩283,262

가격 책정을 사용할 수 없습니다. 고객 서비스 센터하십시오.

가격기준
주문 배수수량: 1 주문 최소수량: 1
수량 가격 가격


1+ ₩283,262
프로모션 가격
계약 가격
