5120528-1

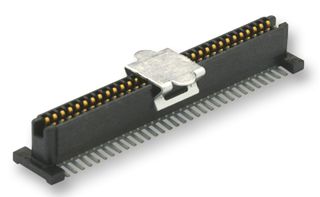

Mezzanine Connector, Receptacle, 1 mm, 2 Rows, 64 Contacts, Surface Mount, Phosphor Bronze
이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
제품 정보
제조업체 부품 번호5120528-1
주문 코드2778223
Product RangeFree Height (FH)
기술 데이터 시트
Mezzanine Connector TypeReceptacle
Pitch Spacing1mm
No. of Rows2Rows
No. of Contacts64Contacts
Connector MountingSurface Mount
Contact MaterialPhosphor Bronze
Contact PlatingGold Plated Contacts
Product RangeFree Height (FH)
SVHCNo SVHC (25-Jun-2025)
제품 개요
- Vertical, board-to-board, PCB mount receptacle
- 64 number of positions, parallel board-to-board configuration
- 250VDC operating voltage, 2Mohm insulation resistance, 1mm free height
- Black primary product colour, phosphor bronze contact base material
- Single beam, square contact shape and form, thermoplastic housing material
- Phosphor bronze contact base material, Au plating w/pickup cap
- Surface mount termination method to printed circuit board
- Pick and place cover assembly process feature
- IEEE 1386, UL 94V-0 certified
- Operating Temperature Range from -55 to 110°C, 1mm centreline (pitch), 5.37mm height
기술 사양
Mezzanine Connector Type
Receptacle
No. of Rows
2Rows
Connector Mounting
Surface Mount
Contact Plating
Gold Plated Contacts
SVHC
No SVHC (25-Jun-2025)
Pitch Spacing
1mm
No. of Contacts
64Contacts
Contact Material
Phosphor Bronze
Product Range
Free Height (FH)
5120528-1의 대체 제품
1개 제품을 찾았습니다.
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:China
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:China
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:예
RoHS
SVHC:No SVHC (25-Jun-2025)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.000118
