0906-3-15-20-75-14-11-0

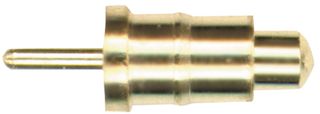

Contact, Spring Loaded Pin, Radius, 2 A, 7.26 mm, 25 g
이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
제조업체MILL-MAX
제조업체 부품 번호0906-3-15-20-75-14-11-0
주문 코드2751178
Product Range0906 Spring-Loaded Pins
기술 데이터 시트
더 이상 재고 없음
제품 정보
제조업체MILL-MAX
제조업체 부품 번호0906-3-15-20-75-14-11-0
주문 코드2751178
Product Range0906 Spring-Loaded Pins
기술 데이터 시트
Connector TypeSpring Loaded Pin
Centreline Spacing-
Connector Tip StyleRadius
Current Rating2A
Overall Length7.26mm
Spring Force Initial25g
Spring Force Working Travel60g
Product Range0906 Spring-Loaded Pins
SVHCNo SVHC (12-Jan-2017)
제품 개요
The 0906-3-15-20-75-14-11-0 from Mill Max is a through hole mount standard stroke discrete spring loaded pin contacts. It features a 0.0275" mid-stroke and 0.055" maximum stroke, endurance of 1,000,000cycles and a rated current of 2A continuous use (3A peak).
- Standard stroke, solder mount in 0.020 minimum mounting hole, contact length is 0.217"
- Force at mid stroke is 60g
- Initial force (pre-load) is 25g
- Gold plated beryllium copper spring
- Copper alloy with gold finish sleeve & plunger material
- Maximum contact resistance is 20mohm
- Operating temperature range from -55°C to +125°C
기술 사양
Connector Type
Spring Loaded Pin
Connector Tip Style
Radius
Overall Length
7.26mm
Spring Force Working Travel
60g
SVHC
No SVHC (12-Jan-2017)
Centreline Spacing
-
Current Rating
2A
Spring Force Initial
25g
Product Range
0906 Spring-Loaded Pins
기술 문서 (2)
관련 제품
4개 제품을 찾았습니다.
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:United States
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:United States
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:85366990
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:Y-Ex
RoHS
RoHS 프탈레이트 준수:예
RoHS
SVHC:No SVHC (12-Jan-2017)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.000052
