VIA0250DD
Isolation Amplifier, 3 Amplifiers, 5 kVrms, 3V to 5.5V, SOP, 8 Pins, 310 kHz

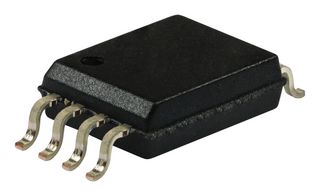

이미지는 참고용으로만 제공됩니다. 자세한 내용은 제품 설명을 참조하세요.
제품 정보
제조업체VISHAY
제조업체 부품 번호VIA0250DD
주문 코드4629256RL
기술 데이터 시트
No. of Amplifiers3Amplifiers
Isolation Voltage5kVrms
Supply Voltage Range3V to 5.5V
IC Case / PackageSOP
No. of Pins8Pins
Gain Bandwidth Product310kHz
Gain Non-Linearity Max0.03%
Isolation TypeCapacitive
IC MountingSurface Mount
Operating Temperature Min-40°C
Operating Temperature Max125°C
Product Range-
SVHCNo SVHC (07-Nov-2024)
제품 개요
VIA0250DD is a high thermal stability isolation amplifier. It is a high performance differential output isolated amplifier ideally suited for shunt based current sensing. The device is based on proprietary capacitive isolation technology and has a linear differential input signal range of ±250mV. It is suitable for isolated current measurement in motor control applications, power supplies, charging stations, EV powertrain.
- UL, cUL, DIN EN 60747-5-5 (VDE 0884-5), CQC agency approvals
- Inbuilt common-mode overvoltage detection
- 5KV isolation rating, -250 to +250mV linear input range
- Operating temperature range from -40°C to +125°C
- SOP-8 package
- Input offset voltage is ±0.01mV typ at INP = INN = GND
- Common-mode rejection ratio is -106dB typ at INP = INN, fIN = 0Hz, VCM min. ≤ VIN ≤ VCM max
- Output noise is 195μVRMS typ at INP = INN = GND1, BW = 100kHz
- Power supply rejection ratio is -104dB typ at PSRR vs. VDD1, at DC
기술 사양
No. of Amplifiers
3Amplifiers
Supply Voltage Range
3V to 5.5V
No. of Pins
8Pins
Gain Non-Linearity Max
0.03%
IC Mounting
Surface Mount
Operating Temperature Max
125°C
SVHC
No SVHC (07-Nov-2024)
Isolation Voltage
5kVrms
IC Case / Package
SOP
Gain Bandwidth Product
310kHz
Isolation Type
Capacitive
Operating Temperature Min
-40°C
Product Range
-
법률 및 환경
원산지:
최종후의 중요 제조 공정이 이루어진 국가원산지:China
최종후의 중요 제조 공정이 이루어진 국가
최종후의 중요 제조 공정이 이루어진 국가원산지:China
최종후의 중요 제조 공정이 이루어진 국가
관세 번호:85423310
US ECCN:EAR99
EU ECCN:NLR
RoHS 준수:예
RoHS
RoHS 프탈레이트 준수:추후 공고함
SVHC:No SVHC (07-Nov-2024)
제품 준수 증명서 다운로드
제품 준수 증명서
무게(kg):.001
